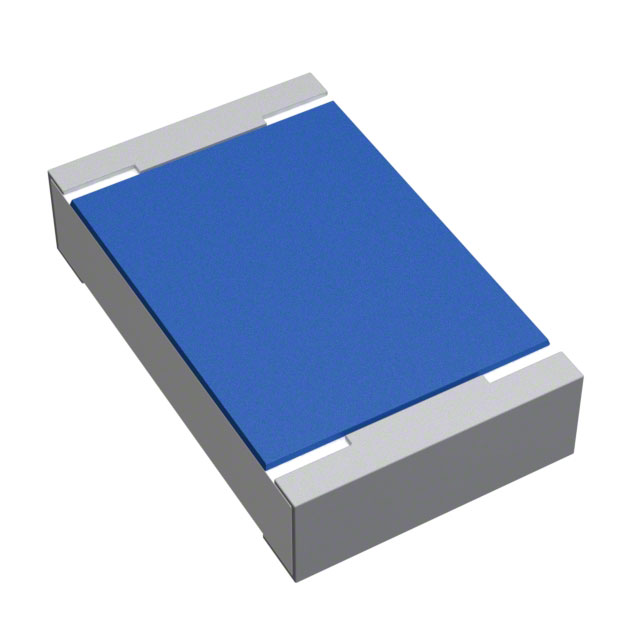

TNPU08055K00AZEN00

产品分类: 贴片电阻
产品描述: 5KΩ ±0.05% 125mW ±5ppm/℃ 0805 贴片安装 2mm*1.25mm*550μm
供应商型号: 541-3303-2-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 TNPU08055K00AZEN00

TNPU08055K00AZEN00概述

    # Vishay Draloric TNPU e3 Ultra Precision Thin Film Chip Resistors

    1. 产品简介


    Vishay Draloric推出的TNPU e3超精密薄膜平面芯片电阻器结合了TNPW e3系列的可靠性和最新水平的精密性和稳定性。这种独特的组合使其成为所有需要出色尺寸控制、高精度和稳定性的应用的理想选择。这些电阻器提供多种封装尺寸,适合于广泛的工业、汽车、医疗和通信领域应用。
    主要特点
    - 尺寸:0402、0603、0805、1206(Imperial);RR1005M、RR1608M、RR2012M、RR3216M(Metric)
    - 功能:精密电阻器,适用于高精度电路设计
    - 应用领域:汽车、工业设备、测试和测量设备、医疗设备、电信和仪器仪表

    2. 技术参数


    以下是TNPU e3系列电阻器的主要技术参数列表:
    | 参数名称 | 值 |

    | 温度系数 | ±10 ppm/K、±5 ppm/K、±2 ppm/K |
    | 电阻范围 | 100 Ω 至 511 kΩ |
    | 阻值容差 | ±0.1%、±0.05%、±0.02% |
    | 额定功率(P70) | 0.063 W(0402)、0.1 W(0603)、0.125 W(0805)、0.25 W(1206) |
    | 工作电压(Umax) | 50 V(0402)、75 V(0603)、150 V(0805)、200 V(1206) |
    | 最大膜温 | 125°C |
    | 工作温度范围 | -55°C 至 125°C |

    3. 产品特点和优势


    - 低温度系数和高精度:具备优异的温度稳定性和精确性,适合高温或低温环境下使用。
    - 抗硫性验证:通过了ASTM B 809标准的抗硫性测试,确保长期运行的可靠性。
    - 卓越的湿度耐受性:能够在85°C和85%相对湿度条件下保持良好的性能。
    - 出色的长期稳定性:在不同环境条件下的长期稳定性达到≤0.05%(70°C额定功率下1000小时)。
    - 符合行业标准:AEC-Q200认证,确保在汽车和其他关键应用中的可靠性。

    4. 应用案例和使用建议


    应用案例
    TNPU e3系列电阻器广泛应用于多个领域,例如:
    - 汽车电子控制单元(ECU)的信号调节电路。
    - 工业自动化设备中的精密电流感测电路。
    - 医疗成像设备中的高精度测量电路。
    使用建议
    - 在高温环境下使用时,需注意散热设计以避免过热损坏。
    - 当设计用于高频率应用时,建议增加旁路电容器以减少噪声影响。

    5. 兼容性和支持


    TNPU e3系列电阻器与其他标准SMD贴片元件兼容,便于集成到现有设计中。Vishay提供全面的技术支持,包括详细的安装指南和故障排除文档。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温漂过大 | 检查安装环境温度是否超出规定范围 |
    | 焊接不良 | 确保焊接工艺符合IPC标准 |

    7. 总结和推荐


    TNPU e3系列电阻器以其高精度、优良的稳定性和可靠性脱颖而出,在要求苛刻的应用环境中表现优异。强烈推荐给对产品质量有极高要求的设计工程师和制造商。
    推荐结论:高度推荐使用TNPU e3系列电阻器,特别是在需要高性能、稳定性和耐用性的关键应用中。

TNPU08055K00AZEN00参数

参数
电阻值 5KΩ
精度 ±0.05%
额定功率 125mW
温度系数 ±5ppm/℃
长*宽*高 2mm*1.25mm*550μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TNPU08055K00AZEN00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TNPU08055K00AZEN00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY TNPU08055K00AZEN00 TNPU08055K00AZEN00数据手册
