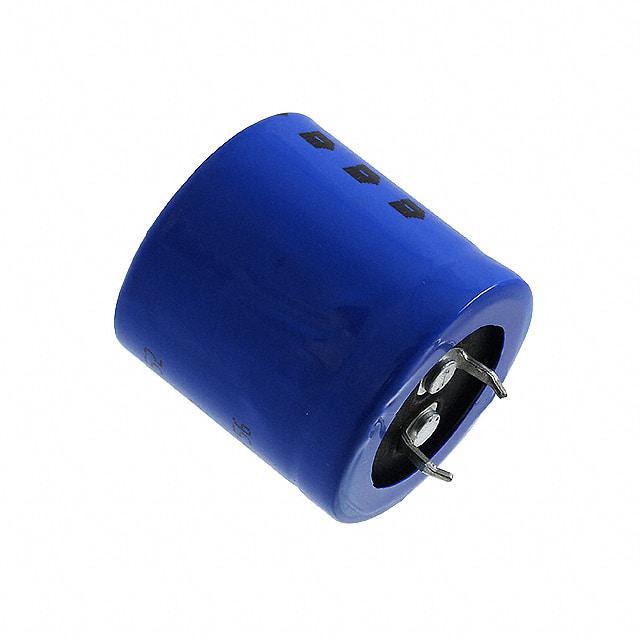

MAL205659222E3

产品分类: 铝电解电容
产品描述: 2.2mF 100V ±20% 130mΩ@ 100Hz 12000h@ 85°C 2.27A@ 100Hz 卡入式安装,按扣安装,通孔安装 30mm*40mm*42mm
供应商型号: MAL205659222E3
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 铝电解电容 MAL205659222E3

MAL205659222E3概述

    # Vishay BCcomponents PSM-SI 系列铝电解电容器技术手册解读

    产品简介


    Vishay BCcomponents PSM-SI 系列属于功率标准型微型焊接式铝电解电容器,适用于广泛的工业和消费类应用。该系列电容器具有长寿命、低等效串联电阻(ESR)、高纹波电流承载能力等显著特点,采用蓝色绝缘套筒的圆柱形铝壳设计,兼具空间节省和结构强度。它可承受高达 450V 的额定电压,并在严苛的工作环境下提供可靠性能。
    主要功能包括:
    - 平滑和滤波电路设计
    - 标准及开关电源中作为储能电容
    - 音频/视频系统和能量储存应用
    该系列产品广泛应用于通用设备、工业控制系统、家用电器以及通信和新能源领域。

    技术参数


    以下是基于手册的技术规格列表,涵盖了主要电气参数和工作条件:
    基本参数
    - 尺寸范围: 22 mm x 25 mm 至 35 mm x 50 mm
    - 电容范围: 056 系列 47 μF 至 68,000 μF;057 系列 47 μF 至 1,500 μF
    - 额定电压范围: 10 V 至 450 V
    - 容差: ±20%
    性能指标
    - 使用寿命: 在 85°C 下可达 12,000 小时(450V:5,000 小时)
    - 温度范围: 工作温度范围为 -40°C 至 +85°C
    - ESR: 典型值随频率和温度变化
    - 纹波电流: 每个型号具体标定值
    - 最大漏电流: 按 1 分钟和 5 分钟测试条件限制
    电学特性曲线
    - 电容值随温度升高呈线性增加
    - 等效串联电阻(ESR)与温度和频率呈指数关系
    - 阻抗随频率增加呈减小趋势
    工作环境
    - 湿度范围: 45%-75%
    - 气压范围: 86 kPa 至 106 kPa

    产品特点和优势


    1. 高可靠性:在高温条件下仍保持优异的长期稳定性。
    2. 紧凑设计:最小化的外形设计,在有限空间内提供大容量存储。
    3. 宽电压覆盖:提供从低压到高压(10V 至 450V)的完整选择。
    4. 高可靠性焊接连接:通过特殊端子设计确保牢固连接和机械稳定性。
    5. 优越的电流处理能力:能够处理大量纹波电流,特别适合开关电源和高频应用。
    6. 压力释放保护:顶部压力释放装置保障安全运行。

    应用案例和使用建议


    常见应用场景
    1. 工业自动化设备:例如电机驱动器和平滑直流母线系统。
    2. 开关电源设计:用于输出滤波以提高效率和降低噪声。
    3. 音频设备:用作音频放大器中的储能元件。
    4. 新能源系统:例如太阳能逆变器的能量缓冲。
    使用建议
    - 根据所需电容值和电压等级选择合适的产品型号。
    - 注意安装方向,负极端需正确标记(通常为黑色点)。
    - 尽量减少振动和冲击影响,避免长时间处于高温环境中。
    - 若涉及高速切换电路,建议并联多个小容量电容以分散负载。

    兼容性和支持


    - 兼容性:与主流 PCB 焊接工艺完全兼容,可通过标准 SMT 设备安装。
    - 技术支持:Vishay 提供详尽的技术文档及客户支持,包括定制化选型服务。
    - 质量保证:提供 12 个月质保期,并可通过 Vishay 官网下载最新的更新说明。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 电容失效 | 检查工作环境温度是否超过允许范围。 |
    | 纹波电流过大导致过热 | 选用更高额定值的电容型号。 |
    | 连接松动 | 确认焊点牢固性,并重新焊接。 |
    | ESR 增加导致性能下降 | 考虑更换为低 ESR 型号。 |

    总结和推荐


    综合评估
    Vishay BCcomponents PSM-SI 系列铝电解电容器凭借出色的性能参数、多功能的应用场景和高可靠性成为工业和消费类领域的理想选择。其长寿命和高纹波电流承载能力尤其适合需要高性能和严格环境适应性的应用场合。
    推荐结论
    强烈推荐此系列产品用于需要高可靠性和空间效率的电路设计中。对于追求更高性价比的用户,可根据实际需求合理选择不同规格型号以实现最佳成本效益比。此外,Vishay 提供的全面技术支持和完善的售后服务使其成为用户首选品牌之一。

    以上内容依据手册中的详细参数和实际应用经验整理得出,希望对您选择和使用 PSM-SI 系列电容器有所帮助!

MAL205659222E3参数

参数
电容值 2.2mF
额定电压 100V
容差 ±20%
ESR-等效串联电阻 130mΩ@ 100Hz
工作寿命 12000h@ 85°C
纹波电流 2.27A@ 100Hz
长*宽*高 30mm*40mm*42mm
安装方式 卡入式安装,按扣安装,通孔安装
零件状态 在售
包装方式 散装

MAL205659222E3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MAL205659222E3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 铝电解电容 VISHAY INTERTECHNOLOGY MAL205659222E3 MAL205659222E3数据手册

MAL205659222E3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 55.6218
25+ ¥ 54.4024
50+ ¥ 53.2277
100+ ¥ 51.421
200+ ¥ 50.1357
400+ ¥ 49.3638
库存: 61
起订量: 10 增量: 0
交货地:
最小起订量为:1
合计: ¥ 55.62
