TNPW04021K00BETD

产品分类: 贴片电阻
产品描述: 1KΩ ±0.1% 62.5mW ±25ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: 4164826
供应商: 海外现货
标准整包数: 10000

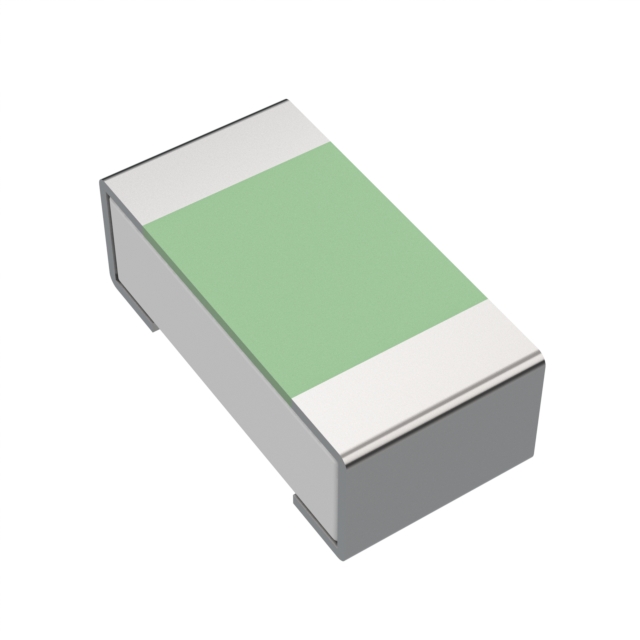

VISHAY INTERTECHNOLOGY 贴片电阻 TNPW04021K00BETD

TNPW04021K00BETD概述

    电子元器件技术手册:TNPW 高稳定性薄膜芯片电阻

    产品简介


    TNPW高稳定性薄膜芯片电阻是现代电子应用中理想的首选元件,特别适用于需要铅(Pb)镀层的场合,强调可靠性和稳定性。这种电阻具有金属薄膜层和高质量陶瓷基体,在不同环境条件下表现出卓越的整体稳定性,最大误差仅为0.05%(在70°C下运行1000小时),并且具有较低的温度系数和紧公差(±0.1%,±10 ppm/K)。

    技术参数


    - 产品类型:金属薄膜层高稳定性芯片电阻
    - 尺寸规格:0402、0603、0805、1206、1210
    - 阻值范围:10Ω至3.01MΩ
    - 阻值精度:±1%,±0.5%,±0.1%
    - 温度系数:±50 ppm/K、±25 ppm/K、±15 ppm/K、±10 ppm/K
    - 额定功率:0.063W(0402)、0.1W(0603)、0.125W(0805)、0.25W(1206)、0.33W(1210)
    - 操作电压:最高可达200V(DC或AC)
    - 绝缘电压:1分钟内75V至300V
    - 工作温度范围:-55°C 至 125°C
    - 热阻:870 K/W(0402)、550 K/W(0603)、440 K/W(0805)、220 K/W(1206)、170 K/W(1210)

    产品特点和优势


    - 高性能:具有稳定的温度系数,阻值精度高,能够在不同环境中保持良好的稳定性。
    - 广泛适用性:适用于军事、航空、工业等多种领域。
    - 单批次日期码:提供单一批次日期码,确保批次的一致性和可靠性。
    - 优异的电气特性:出色的高频性能,适用于各种复杂电路环境。

    应用案例和使用建议


    - 军事与航空:用于航空航天设备,要求高度稳定性和可靠性。
    - 工业控制:在工业控制系统中,如传感器、驱动器等设备中广泛应用。
    - 建议使用:由于具有较高的额定功率和稳定的工作温度范围,适用于长时间工作的场合,且可采用波峰焊接、回流焊或蒸汽相焊接等方式进行自动装配。

    兼容性和支持


    - 兼容性:与其他标准SMD组件兼容,适合于自动化SMT装配系统。
    - 支持和服务:提供详尽的技术文档和支持服务,确保客户能够顺利集成到现有系统中。

    常见问题与解决方案


    - 问题:电阻值漂移?
    - 解决方案:确认焊接温度和时间,确保焊接条件符合规范。
    - 问题:高频噪声过高?
    - 解决方案:选择更低温度系数的型号,优化电路设计,减少外部干扰。
    - 问题:无法通过绝缘测试?
    - 解决方案:检查电路板清洁度,确保符合焊接和装配标准。

    总结和推荐


    TNPW高稳定性薄膜芯片电阻以其卓越的电气特性和广泛的适用性成为电子应用的理想选择。特别是在军事、航空和工业控制领域,该产品展现出了无与伦比的可靠性和稳定性。因此,强烈推荐将其应用于需要高精度和稳定性的电子设备中。

TNPW04021K00BETD参数

参数
电阻值 1KΩ
精度 ±0.1%
额定功率 62.5mW
温度系数 ±25ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 军用级
零件状态 在售
包装方式 卷带包装

TNPW04021K00BETD厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TNPW04021K00BETD数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY TNPW04021K00BETD TNPW04021K00BETD数据手册

TNPW04021K00BETD封装设计

查看详情并下载
Symbol
Footprint
3D Model
