首页  >  产品百科  >  VR37000002205JR500

VR37000002205JR500

产品分类: 通孔电阻
产品描述: 22MΩ ±5% 500mW ±200ppm/℃ 通孔安装 9mm(长度)
供应商型号: 4140248
供应商: element14
标准整包数: 10

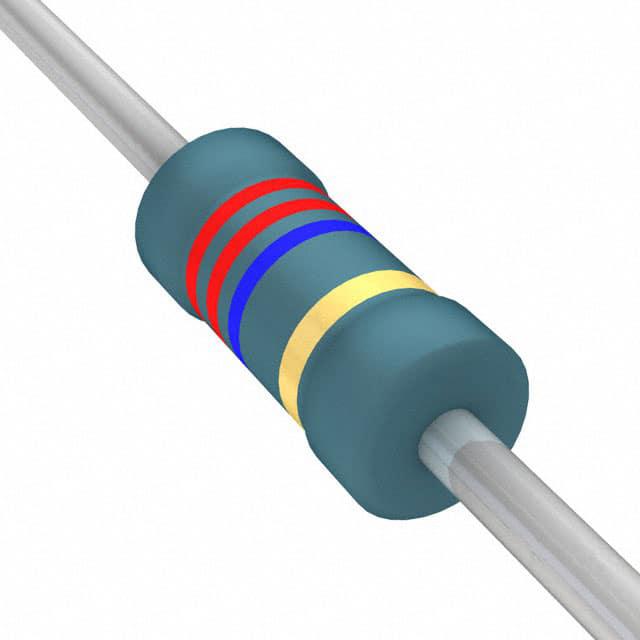

VISHAY INTERTECHNOLOGY 通孔电阻 VR37000002205JR500

VR37000002205JR500概述

    Vishay BCcomponents VR25, VR37, VR68 高阻值高电压金属涂层引线电阻器

    产品简介


    Vishay BCcomponents 提供的 VR25、VR37 和 VR68 系列高阻值高电压金属涂层引线电阻器,是针对需要高阻值、高稳定性和高可靠性且在高压环境下工作的场合设计的产品。这些电阻器采用了先进的金属涂层工艺,在高精度和稳定性方面表现出色,适用于各种工业、家电和电源应用领域。

    技术参数


    - 型号:VR25, VR37, VR68
    - 尺寸:0207 (VR25), 0309 (VR37), 0718 (VR68)
    - 电阻范围:100 kΩ 至 22 MΩ (VR25),100 kΩ 至 33 MΩ (VR37),100 kΩ 至 68 MΩ (VR68)
    - 容差:±1%、±5%、±10%
    - 温度系数:≤ ±200 ppm/K
    - 额定功率:0.25 W (VR25),0.5 W (VR37),1.0 W (VR68)
    - 最高工作电压:1600 V AC/DC (VR25),3500 V AC/DC (VR37),10000 V AC/DC (VR68)
    - 工作温度范围:-55°C 至 +155°C
    - 绝缘电压:1 分钟内 700 V
    - 最大噪声(白噪声):5 μV/V (VR25),2.5 μV/V (VR37 和 VR68)

    产品特点和优势


    - 安全认证:通过了多项国际标准认证,如 UL1676、IEC 60065、EN 60065、VDE 0860 和 CQC(中国)。
    - 高脉冲承载能力:可达 10 kV。
    - 特殊包装:VR25 提供径向版本,其他型号提供多种封装形式以适应不同的应用需求。
    - 材料分类:符合环保标准,不含有害物质。

    应用案例和使用建议


    这些电阻器适用于多种应用场景,如:
    - 白色家电:例如微波炉、冰箱等。
    - 电源供应:用于开关电源、逆变器等电力电子设备。
    - 高湿度环境:特别适合于需要在潮湿环境中稳定工作的应用。
    使用建议:
    - 在高温和高湿度环境中,应选择适当的封装以确保长期稳定性。
    - 在大功率负载下使用时,需考虑散热问题,以避免过热损坏。

    兼容性和支持


    这些电阻器与大多数标准电路板和焊接工艺兼容。Vishay 提供全面的技术支持和维护服务,确保客户能够顺利使用这些产品。

    常见问题与解决方案


    1. 噪声水平过高:
    - 解决方法:检查安装和连接是否正确,重新测量并调整。
    2. 功率超载导致电阻值变化:
    - 解决方法:减少电流,确保不超过额定功率。

    总结和推荐


    VR25、VR37 和 VR68 系列电阻器凭借其高精度、高稳定性以及多种安全保障,非常适合在高压、高湿度和高可靠性的应用场景中使用。强烈推荐在需要极高稳定性和高可靠性应用的项目中采用这些产品。这些电阻器不仅具有出色的性能,还通过了多项国际安全认证,为用户提供了额外的安全保障。

VR37000002205JR500参数

参数
电阻值 22MΩ
精度 ±5%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

VR37000002205JR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR37000002205JR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR37000002205JR500 VR37000002205JR500数据手册

VR37000002205JR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.6626
100+ ¥ 0.8894
500+ ¥ 0.7793
1000+ ¥ 0.656
2500+ ¥ 0.636
5000+ ¥ 0.616
库存: 2970
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 16.62
