VR68000006805JAC00

产品分类: 通孔电阻
产品描述: 68MΩ ±5% 1W ±200ppm/℃ 通孔安装 18mm(长度)
供应商型号: AV-A-MCO232224413686
供应商: Avnet
标准整包数: 500

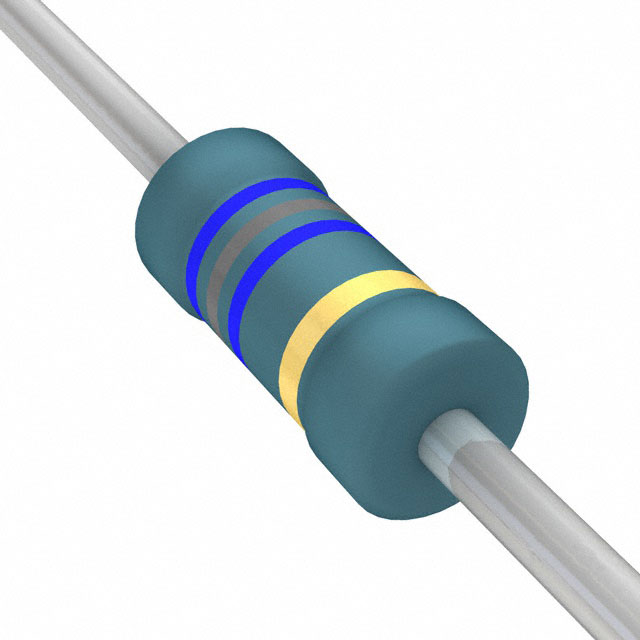

VISHAY INTERTECHNOLOGY 通孔电阻 VR68000006805JAC00

VR68000006805JAC00概述


    产品简介


    Vishay BCcomponents公司生产的VR25、VR37和VR68高阻值金属釉膜引线电阻,广泛应用于需要高阻值、高稳定性及高可靠性于高压环境下的场合。这些电阻具有径向和直立两种安装方式,适用于白家电、电源设备和汽车电子等领域。

    技术参数


    - 电阻范围:VR25(100 kΩ到22 MΩ),VR37(100 kΩ到33 MΩ),VR68(100 kΩ到68 MΩ)
    - 容差:±1%,±5%,±10%
    - 温度系数:≤±200 ppm/K
    - 额定功率:VR25(0.25 W),VR37(0.5 W),VR68(1.0 W)
    - 最大工作电压:VR25(1600 V),VR37(3500 V),VR68(10000 V)
    - 操作温度范围:-55°C到+155°C
    - 峰值允许膜温度:155°C
    - 热阻:VR25(140 K/W),VR37(120 K/W),VR68(70 K/W)

    产品特点和优势


    - 安全认证:符合UL1676标准(文件号:E171160)、IEC 60065标准、DIN EN 60065标准、VDE 0860标准和中国CQC标准。
    - 抗脉冲能力强:最高可承受10 kV的脉冲负载能力。
    - 封装多样:提供径向版本的VR25型号,方便多种应用场景。
    - 低噪声:VR25(5 μV/V),VR37(2.5 μV/V),VR68(2.5 μV/V)。
    - 高可靠性:经过100%测试验证,确保每个产品都符合质量标准。

    应用案例和使用建议


    这些电阻广泛应用于家用电器、电源设备和汽车电子领域。例如,在冰箱或洗衣机中,它们可以提供高稳定性的电阻值,以确保长期运行的可靠性和耐用性。在汽车电子系统中,它们能够应对极端的工作环境,如高温和高压。
    使用建议:
    - 在选择合适的产品时,应根据具体的应用需求考虑电阻值、容差和工作环境。
    - 对于需要长时间运行的设备,应特别关注产品的温度系数和最大工作温度。
    - 在使用过程中,应避免过载使用,以防因温度过高导致损坏。

    兼容性和支持


    - 兼容性:这些电阻与自动插装设备和切割弯曲机兼容,可以方便地用于各种装配工艺。
    - 支持:Vishay BCcomponents提供全面的技术支持和维护服务,可以通过官方联系方式获取帮助。

    常见问题与解决方案


    - 问题1:电阻值变化过大。
    - 解决方案:检查工作环境的温度是否超出正常范围,如果必要,更换适合更高温度的型号。

    - 问题2:电阻发生异常发热。
    - 解决方案:检查是否超过了额定功率,如果需要,减少负载或更换更大功率的型号。

    总结和推荐


    综上所述,VR25、VR37和VR68高阻值金属釉膜引线电阻以其出色的性能和可靠性,成为在高压环境下工作的理想选择。尤其适用于白家电、电源设备和汽车电子领域。推荐在需要高精度和高可靠性的应用场景中使用这些电阻。建议用户在选择和使用时详细参考技术手册,确保产品符合应用需求。

VR68000006805JAC00参数

参数
电阻值 68MΩ
精度 ±5%
额定功率 1W
温度系数 ±200ppm/℃
长*宽*高 18mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

VR68000006805JAC00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR68000006805JAC00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR68000006805JAC00 VR68000006805JAC00数据手册

VR68000006805JAC00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.2757 ¥ 2.4403
3000+ $ 0.2733 ¥ 2.4191
库存: 27500
起订量: 1000 增量: 500
交货地:
最小起订量为:1000
合计: ¥ 2440.3
