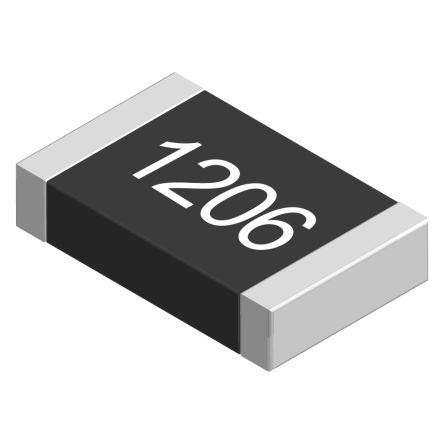

WSLP1206R0500FEA

产品分类: 贴片电阻
产品描述: 50mΩ ±1% 1W ±75ppm/℃ 1206 贴片安装 3.2mm*1.6mm*890μm
供应商型号: 30C-WSLP1206R0500FEA 1206
供应商: 国内现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 WSLP1206R0500FEA

WSLP1206R0500FEA概述

    Vishay Dale WSLP Power Metal Strip Resistors

    产品简介


    Vishay Dale 的 WSLP 系列电阻器属于 Power Metal Strip® 类型,专为高功率应用设计。这些电阻器具有极高的功率密度(最高可达 3 W),低值范围(低至 0.0005 Ω),并采用表面贴装技术。这类电阻器广泛应用于电流检测、电压分压和脉冲应用等领域。

    技术参数


    以下是该系列电阻器的主要技术规格:
    | 型号 | 尺寸(mil) | 功率(W) | 电阻值范围(Ω) | 重量(g/1000 件) |

    | WSLP0603 | 0603 | 0.4 | 0.015 至 0.1 | 1.9 |
    | WSLP0805 | 0805 | 0.5 | 0.005 至 0.1 | 4.8 |
    | WSLP1206 | 1206 | 1.0 | 0.005 至 0.05 | 16.2 |
    | WSLP2010 | 2010 | 2.0 | 0.004 至 0.03 | 38.9 |
    | WSLP2512 | 2512 | 3.0 | 0.003 至 0.01 | 63.6 |
    - TCR(温度系数):各型号电阻器在不同阻值范围内,温度系数有所不同,详见下表:
    - 0.5 mΩ 至 0.99 mΩ:±400 ppm/°C
    - 1 mΩ 至 2.9 mΩ:±275 ppm/°C
    - 3 mΩ 至 4.9 mΩ:±150 ppm/°C
    - 5 mΩ 至 6.9 mΩ:±110 ppm/°C
    - 7 mΩ 至 0.1 Ω:±75 ppm/°C
    - 其他特性:
    - 元素温度系数 < 20 ppm/°C
    - 工作温度范围:-65°C 至 +170°C
    - 最大工作电压:按 \( \sqrt{P \times R} \) 计算
    - 低热电动势:< 3 μV/°C
    - 低电感:0.5 nH 至 5 nH

    产品特点和优势


    1. 非常高的功率密度:3 W 高功率在小体积中实现,适用于空间有限的应用场合。
    2. 全焊接结构:适合各种电流检测、电压分压及脉冲应用。
    3. 极低电阻值:通过专有工艺制造,电阻值低至 0.0005 Ω。
    4. 硫耐受性:不受高硫环境影响。
    5. 超低电感和热电动势:确保精确测量和低噪声应用。
    6. AEC-Q200 资格认证:适合汽车应用。

    应用案例和使用建议


    WSLP 系列电阻器在多种场合中均有广泛应用,例如:
    - 电流检测:由于其低阻值和高精度,适用于电流检测电路。
    - 电压分压:可作为分压器使用,确保稳定的输出电压。
    - 脉冲应用:低电感特性使其适用于需要快速响应的应用场合。
    使用建议:
    - 散热管理:尽管具有较高的功率密度,仍需注意适当的散热管理,以保证长期稳定运行。
    - 匹配连接:在焊接过程中应确保良好的焊点质量,以减少接触电阻的影响。

    兼容性和支持


    - 兼容性:该系列产品与其他标准 SMD 组件兼容,便于集成到现有系统中。
    - 技术支持:Vishay 提供详尽的技术文档和支持服务,可通过电子邮件联系技术支持团队:ww2bresistors@vishay.com。

    常见问题与解决方案


    1. 问题:电阻值漂移过大。
    - 解决方案:检查安装过程中是否有不良焊点,确保焊接质量和散热良好。
    2. 问题:焊接后电阻值不准确。
    - 解决方案:确认焊接过程中的热应力,适当调整焊接参数。
    3. 问题:高温环境下性能不稳定。
    - 解决方案:选择更高温等级的型号,或者采取额外的散热措施。

    总结和推荐


    综上所述,Vishay Dale 的 WSLP 系列电阻器以其高功率密度、极低阻值、低电感和高可靠性等特点,在众多应用中表现出色。它特别适用于电流检测、电压分压及脉冲应用。考虑到其广泛的适用性和优异的性能,强烈推荐此系列产品用于对精度和可靠性要求高的应用场合。

WSLP1206R0500FEA参数

参数
电阻值 50mΩ
精度 ±1%
额定功率 1W
温度系数 ±75ppm/℃
长*宽*高 3.2mm*1.6mm*890μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLP1206R0500FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。
