AC03000004708JAC00

产品分类: 通孔电阻
产品描述: 4.7Ω ±5% 3W -80ppm/℃~-10ppm/℃ 导线安装 13mm(长度)
供应商型号: REB-WDR8571
供应商: 海外现货
标准整包数: 500

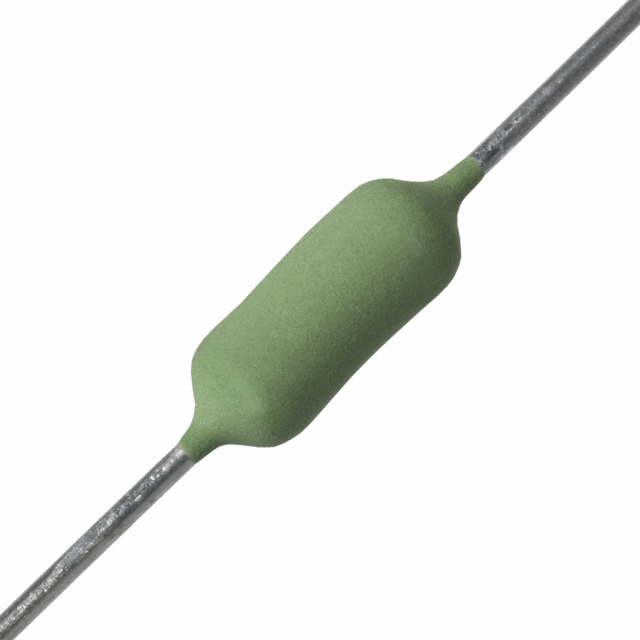

VISHAY INTERTECHNOLOGY 通孔电阻 AC03000004708JAC00

AC03000004708JAC00概述


    产品简介


    Vishay Draloric AC, AC-AT 和 AC-NI 系列水泥涂层线绕电阻器 是适用于一般功率电子、工业电子和汽车电子应用的理想选择。这些电阻器采用耐热的硅胶水泥涂层,可以在恶劣的环境条件下可靠运行。典型应用包括但不限于预充电、放电、浪涌电流限制和阻尼电路。这些电阻器提供多种引脚形式,如径向带状(RT)、Z 形弯脚(WSZ)、双折弯脚(DK)和单折弯脚(EK),以便于表面贴装。

    技术参数


    - 型号:AC01, AC01-AT, AC03, AC03-AT, AC04, AC04-AT, AC05, AC05-AT, AC07, AC07-AT, AC10, AC10-AT, AC03-NI, AC04-NI, AC05-NI
    - 额定功率(P40):
    - AC01, AC01-AT:1 W
    - AC03, AC03-AT, AC03-NI:3 W
    - AC04, AC04-AT:4 W
    - AC05, AC05-AT:5 W
    - AC07, AC07-AT:7 W
    - AC10, AC10-AT:10 W
    - 温度系数范围:
    - AC01, AC01-AT:-10 ppm/K 到 -80 ppm/K
    - AC03, AC03-AT, AC04, AC04-AT, AC05, AC05-AT, AC07, AC07-AT, AC10, AC10-AT:+100 ppm/K 到 +180 ppm/K
    - AC03-NI:-10 ppm/K 到 -80 ppm/K
    - 脉冲电压范围:
    - AC01, AC01-AT:0.10 Ω 到 33 Ω
    - AC03, AC03-AT, AC03-NI:0.10 Ω 到 390 Ω
    - AC04, AC04-AT:0.10 Ω 到 620 Ω
    - AC05, AC05-AT:0.10 Ω 到 910 Ω
    - AC07, AC07-AT:0.10 Ω 到 820 Ω
    - AC10, AC10-AT:0.22 Ω 到 560 Ω
    - 极限电压(Umax):
    - AC01, AC01-AT:0.10 Ω 到 33 Ω
    - AC03, AC03-AT, AC03-NI:0.10 Ω 到 390 Ω
    - AC04, AC04-AT:0.10 Ω 到 620 Ω
    - AC05, AC05-AT:0.10 Ω 到 910 Ω
    - AC07, AC07-AT:0.10 Ω 到 820 Ω
    - AC10, AC10-AT:0.22 Ω 到 560 Ω
    - 电阻范围:
    - AC03-NI:0.10 Ω 到 69 Ω
    - AC04-NI:0.10 Ω 到 68 Ω
    - AC05-NI:0.18 Ω 到 56 Ω
    - 最大脉冲峰值功率(Pmax):根据脉冲持续时间和重复时间不同,具体值请参见脉冲图谱。
    - 热稳定性和环境适应性:适合高温和严苛环境条件下的应用。

    产品特点和优势


    - 标准系列(AC系列):高功率密度,小尺寸设计,适用于广泛的应用场景。
    - AEC-Q200 认证系列(AC-AT系列):专为汽车应用设计,具备出色的可靠性。
    - 无感抗系列(AC-NI系列):非感应线绕,降低对高频信号的干扰,适合高精度应用。
    - 优越的脉冲负载能力:能够在短时间内承受大电流,特别适合高冲击应用场合。
    - 阻燃绝缘涂层:符合 UL 94 V-0 标准,确保安全可靠。
    - 多种引脚形式:包括径向带状(RT)、Z 形弯脚(WSZ)、双折弯脚(DK)和单折弯脚(EK),方便各种安装方式。

    应用案例和使用建议


    应用案例:
    - 电动汽车:预充电/放电应用
    - 工业电子:能量吸收负载电阻器
    - 电源供应:开关电源中的阻尼电路
    - 家用电器:白色家电中的保护电路
    使用建议:
    - 在应用时需注意使用合适长度的导线,尤其是低电阻产品,因为额外的导线电阻可能影响总电阻值。
    - 在高功率应用中,建议使用熔点较高的焊锡材料以避免过热损坏。

    兼容性和支持


    这些电阻器适用于不同的安装需求,并且提供了多种引脚形式以适应不同的装配工艺。Vishay 提供详尽的技术支持和客户服务,如果需要特殊引脚形式,请联系供应商。

    常见问题与解决方案


    1. 问:如何确定合适的电阻器?
    - 答:首先根据应用要求确定所需的电阻值和功率等级,然后参考数据表中的额定功率和电阻范围进行选择。
    2. 问:如何处理电阻器的过热问题?
    - 答:通过适当增加散热装置或增大电阻器之间的间距来降低热效应。同时,可参考数据表中的降额曲线,合理分配负载以避免过热。
    3. 问:如何确定电阻器的极限脉冲功率?
    - 答:根据脉冲持续时间和重复时间的具体要求,参照数据表中的脉冲图谱计算出适合的应用条件。

    总结和推荐


    总结:
    Vishay Draloric AC, AC-AT 和 AC-NI 系列电阻器在技术规格、环境适应性和应用范围上表现优异,非常适合高功率、高电流的应用环境。其坚固耐用的设计,使得这些电阻器能够在恶劣环境中长期稳定工作。
    推荐:
    鉴于上述特点和优势,强烈推荐这些电阻器用于各种高要求的工业和汽车电子应用,尤其是在预充电、放电和阻尼电路中。如果您需要一个在高功率、高可靠性要求下运行的产品,那么 Vishay Draloric 的这些电阻器将是您的最佳选择。

AC03000004708JAC00参数

参数
电阻值 4.7Ω
精度 ±5%
额定功率 3W
温度系数 -80ppm/℃~-10ppm/℃
长*宽*高 13mm(长度)
安装方式 导线安装
零件状态 在售
包装方式 盒装,卷带包装

AC03000004708JAC00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

AC03000004708JAC00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY AC03000004708JAC00 AC03000004708JAC00数据手册

AC03000004708JAC00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.1577 ¥ 1.3827
1000+ $ 0.1536 ¥ 1.3467
1500+ $ 0.1508 ¥ 1.3226
2500+ $ 0.1508 ¥ 1.3226
4000+ $ 0.1481 ¥ 1.2986
库存: 2500
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 691.35
