PR01000103309JR500

产品分类: 通孔电阻
产品描述: 33Ω ±5% 1W ±250ppm/℃ 通孔安装 6.5mm(长度)*2.5mm(宽度)
供应商型号: 4140191
供应商: 海外现货
标准整包数: 10

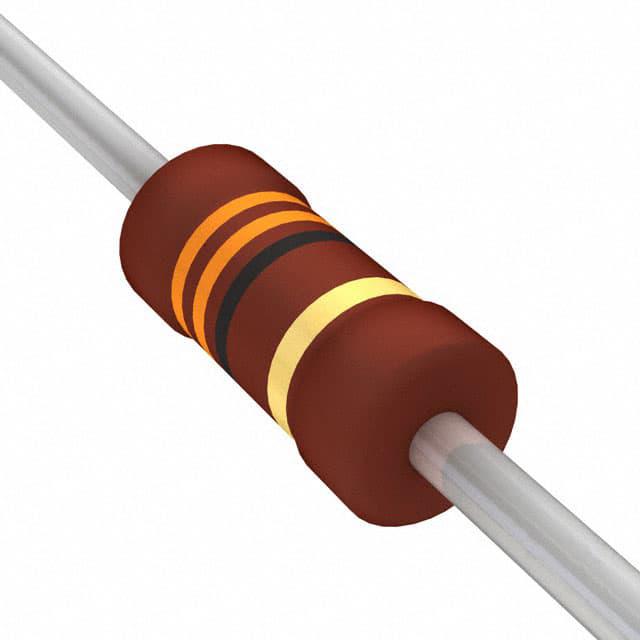

VISHAY INTERTECHNOLOGY 通孔电阻 PR01000103309JR500

PR01000103309JR500概述

    Vishay BCcomponents Power Metal Film Leaded Resistors

    1. 产品简介


    Vishay BCcomponents 提供的金属薄膜电阻系列包括 PR01、PR02 和 PR03。这些电阻以其高功率密度、精确度和广泛的温度系数范围而著称。它们被广泛应用于汽车电子、照明镇流器等各个领域的一般用途电源应用。

    2. 技术参数


    - 型号:PR01, PR02, PR03
    - 尺寸:0207, 0411, 0617
    - 电阻范围:
    - PR01: 0.22 Ω 至 1 MΩ
    - PR02: 0.33 Ω 至 1 MΩ
    - PR03: 0.68 Ω 至 1 MΩ
    - 电阻容差:
    - ± 1 %; ± 5 %
    - 温度系数:± 250 ppm/K
    - 额定功耗:
    - PR01: 1 W(0.22 Ω 至 1 MΩ),0.6 W(<1 Ω)
    - PR02: 2 W(0.33 Ω 至 1 MΩ)
    - PR03: 3 W(0.68 Ω 至 1 MΩ)
    - 热阻:
    - PR01: 135 K/W
    - PR02: 75 K/W
    - PR03: 60 K/W
    - 最大工作电压:350 V(PR01),500 V(PR02, PR03),750 V(PR03)

    3. 产品特点和优势


    这些电阻具有以下特点:
    - 高功率密度:可在小型封装内实现高达3W的额定功耗。
    - 定义熔断特性:有助于电路保护。
    - 满足严格的燃烧要求:符合IEC 60115-1标准。
    - AEC-Q200认证:适合汽车应用(PR01 和 PR02)。

    4. 应用案例和使用建议


    应用案例:
    - 汽车电子:用于引擎控制单元和安全气囊等应用。
    - 照明球泡:用于LED驱动器和照明镇流器中。
    使用建议:
    - 为确保电路稳定,设计时需要考虑电阻的温升影响。
    - 对于高温或高功耗应用,可能需要使用特殊焊料合金或板材来维持可靠性。
    - 在装配过程中,可以采用波峰焊接或浸锡法进行自动焊接。

    5. 兼容性和支持


    这些电阻完全不含铅,纯锡镀层使其适用于无铅和含铅焊接工艺。Vishay提供了广泛的材料和兼容性保证,符合IEC 60068-2-82标准。

    6. 常见问题与解决方案


    问题:
    - 温度过高导致性能下降。
    解决方案:
    - 选择更高额定温度的型号(例如,PR03的最高热点温度可达250°C)。

    7. 总结和推荐


    总结:
    Vishay BCcomponents 的金属薄膜电阻系列在高功率密度、准确度和宽温度系数范围内表现卓越。特别适合汽车电子和照明应用,具有显著的技术优势和市场竞争力。
    推荐:
    我们强烈推荐这些电阻用于需要高可靠性且工作环境苛刻的应用中,如汽车电子和照明系统。其出色的性能和广泛应用使它们成为工程师和设计师的理想选择。

PR01000103309JR500参数

参数
电阻值 33Ω
精度 ±5%
额定功率 1W
温度系数 ±250ppm/℃
长*宽*高 6.5mm(长度)*2.5mm(宽度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

PR01000103309JR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR01000103309JR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR01000103309JR500 PR01000103309JR500数据手册

PR01000103309JR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.7289
100+ ¥ 0.5522
500+ ¥ 0.5522
1000+ ¥ 0.4947
2500+ ¥ 0.4947
库存: 1593
起订量: 70 增量: 0
交货地:
最小起订量为:10
合计: ¥ 7.28
