VR37000003305FA100

产品分类: 通孔电阻
产品描述: 33MΩ ±1% 500mW ±200ppm/℃ 通孔安装 9mm(长度)
供应商型号: UA-VR37000003305FA100
供应商: 海外现货
标准整包数: 1000

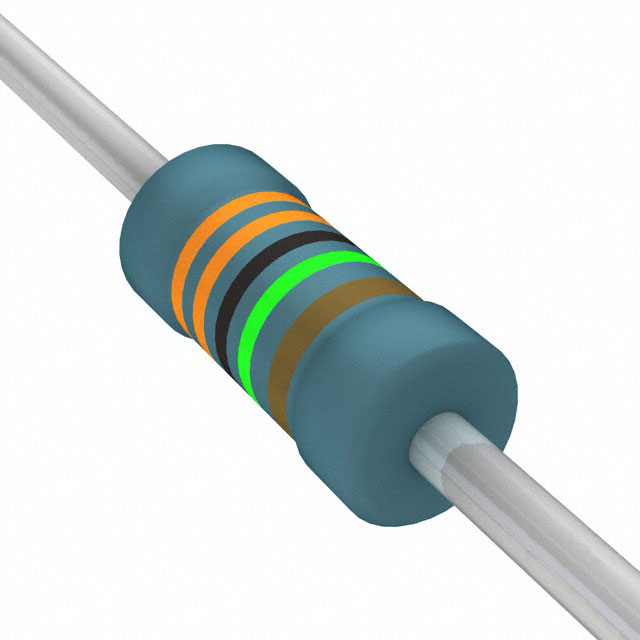

VISHAY INTERTECHNOLOGY 通孔电阻 VR37000003305FA100

VR37000003305FA100概述


    产品简介


    Vishay BCcomponents 提供的 VR25、VR37 和 VR68 是高阻值高电压金属釉膜引线电阻器,适用于高电阻、高稳定性和高可靠性的高压应用场合。这些电阻器广泛应用于白家电、电源供应器、汽车电子等领域,特别适合在高湿度环境中使用。

    技术参数


    - 电阻范围:VR25(100 kΩ 至 22 MΩ),VR37(100 kΩ 至 33 MΩ),VR68(100 kΩ 至 68 MΩ)
    - 电阻精度:±1%,±5%,±10%
    - 温度系数:≤ ±200 ppm/K
    - 额定耗散功率:VR25(0.25 W),VR37(0.5 W),VR68(1.0 W)
    - 最大工作电压:VR25(1600 V AC/DC),VR37(3500 V AC/DC),VR68(10000 V AC/DC)
    - 操作温度范围:-55°C 至 +155°C
    - 热阻:VR25(140 K/W),VR37(120 K/W),VR68(70 K/W)
    - 绝缘电压:1 分钟;700 V
    - 最大噪声(白噪声):VR25(5 μV/V),VR37(2.5 μV/V),VR68(2.5 μV/V)

    产品特点和优势


    - 认证资格:通过 AEC-Q200 认证,满足 UL1676、IEC 60065、DIN EN 60065 和 VDE 0860 等安全要求,同时在中国也通过了 CQC 认证。
    - 高脉冲负载能力:最大可达 10 kV。
    - 机械保护:轻蓝色涂层提供电气、机械和气候保护。
    - 优良的焊接性:即使长时间储存,仍具有良好的焊锡性。

    应用案例和使用建议


    这些电阻器广泛应用于各种高压电路中,例如电源供应器和汽车电子系统。在设计时,需要注意它们的工作温度范围及绝缘电压限制。建议在使用前进行详细的电路测试,确保所有连接点的电气稳定性。

    兼容性和支持


    这些电阻器适用于自动化装配设备,并且能够与无铅和含铅焊接过程兼容。如果需要进一步的技术支持,可以联系 Vishay 的技术支持团队。

    常见问题与解决方案


    1. 问题:电阻器在高温下工作不稳定。
    - 解决方案:确保工作环境温度不超过最大额定值,同时检查散热设计是否合理。
    2. 问题:噪音水平过高。
    - 解决方案:选择更高精度等级的电阻器,如 ±1% 精度的型号,以减少噪声干扰。
    3. 问题:焊接过程中出现虚焊。
    - 解决方案:严格按照焊接规范进行操作,确认焊接温度和时间设置正确。

    总结和推荐


    Vishay BCcomponents 的 VR25、VR37 和 VR68 高阻值高电压金属釉膜引线电阻器在设计和应用中表现卓越。它们具备高精度、高稳定性和高可靠性,适合在各种严苛环境下使用。如果您正在寻找高品质的高压电阻器,这些型号无疑是一个值得考虑的选择。因此,强烈推荐在您的项目中采用这些产品。

VR37000003305FA100参数

参数
电阻值 33MΩ
精度 ±1%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装

VR37000003305FA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR37000003305FA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR37000003305FA100 VR37000003305FA100数据手册

VR37000003305FA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ $ 0.1313 ¥ 1.0999
2000+ $ 0.125 ¥ 1.0475
5000+ $ 0.1108 ¥ 0.9281
20000+ $ 0.0886 ¥ 0.7427
50000+ $ 0.0738 ¥ 0.618
库存: 22000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 1099.9
