首页  >  产品百科  >  CRCW12063R00FKEAHP

CRCW12063R00FKEAHP

产品分类: 贴片电阻
产品描述: 3Ω ±1% 750mW ±100ppm/℃ 1206 贴片安装 3.1mm*1.6mm*600μm
供应商型号: ECO-CRCW12063R00FKEAHP
供应商: 海外现货
标准整包数: 5000

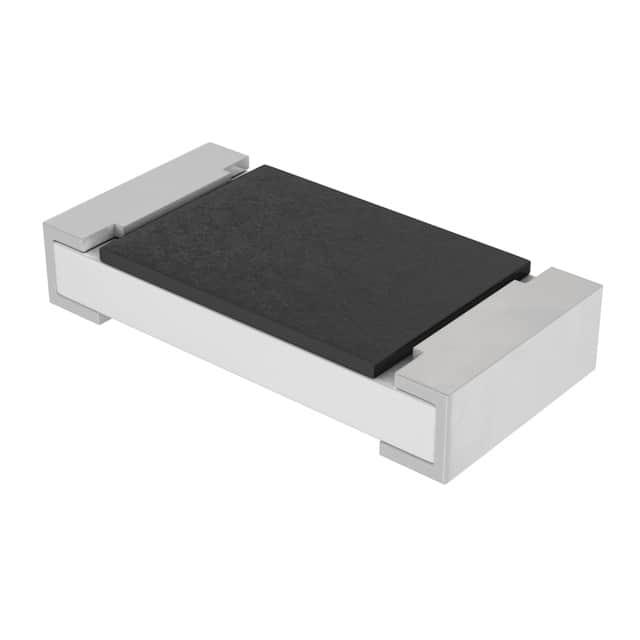

VISHAY INTERTECHNOLOGY 贴片电阻 CRCW12063R00FKEAHP

CRCW12063R00FKEAHP概述


    产品简介


    CRCW-HP e3脉冲保护高功率厚膜片式电阻器
    CRCW-HP e3系列脉冲保护高功率厚膜片式电阻器是适用于功率测量电子领域的理想选择,特别是在可靠性、稳定性、高功率等级和优异的脉冲负载性能方面要求较高的场合。典型的应用领域包括汽车家电中的电池管理系统。

    技术参数


    以下是CRCW-HP e3系列电阻器的主要技术规格:
    | 尺寸(英制) | 尺寸(公制)代码 | 阻值范围 | 阻值容差 | 温度系数 | 额定功率(P70) | 最大工作电压(Umax) | 最高薄膜温度(℃) |

    | 0402 | RR1005M | 1Ω至1MΩ | ±5%、±1%、±0.5% | ±200ppm/K、±100ppm/K | 0.2W | 50V | 155°C |
    | 0603 | RR1608M | 1Ω至1MΩ | ±5%、±1%、±0.5% | ±200ppm/K、±100ppm/K | 0.25W | 75V | 155°C |
    | 0805 | RR2012M | 1Ω至1MΩ | ±5%、±1%、±0.5% | ±200ppm/K、±100ppm/K | 0.5W | 150V | 155°C |
    | 1206 | RR3216M | 1Ω至1MΩ | ±5%、±1%、±0.5% | ±200ppm/K、±100ppm/K | 0.75W | 200V | 155°C |
    | 1210 | RR3225M | 1Ω至1MΩ | ±5%、±1%、±0.5% | ±200ppm/K、±100ppm/K | 0.75W | 200V | 155°C |
    | 1218 | RR3246M | 1Ω至1MΩ | ±5%、±1%、±0.5% | ±200ppm/K、±100ppm/K | 1.5W | 200V | 155°C |
    | 2010 | RR5025M | 1Ω至1MΩ | ±5%、±1%、±0.5% | ±200ppm/K、±100ppm/K | 1.0W | 400V | 155°C |
    | 2512 | RR6332M | 1Ω至1MΩ | ±5%、±1%、±0.5% | ±200ppm/K、±100ppm/K | 1.5W | 500V | 155°C |

    产品特点和优势


    CRCW-HP e3系列电阻器具有以下显著特点和优势:
    - 优异的脉冲负载能力:确保在高负载情况下仍能稳定工作。
    - 增强的功率等级:能够在更高功率下长时间工作。
    - 双面印刷电阻元件:增加电阻元件的机械强度,提高可靠性。
    - AEC-Q200认证:确保在汽车行业应用中的质量和可靠性。
    - 纯锡端子:适用于无铅焊接工艺,符合RoHS标准。

    应用案例和使用建议


    CRCW-HP e3系列电阻器广泛应用于汽车和工业领域,如电池管理系统。为了最大化其性能,建议在安装过程中采用自动贴片机进行组装,并采用波峰焊、回流焊或蒸汽相焊接技术进行焊接。根据手册中的信息,合理设计PCB布局以保证良好的热管理也是关键因素。

    兼容性和支持


    CRCW-HP e3系列电阻器与多种电子元件和设备兼容,适用于各种电路设计。制造商提供了详尽的技术支持和维护信息,确保用户能够充分利用这些产品的能力。

    常见问题与解决方案


    - Q: 电阻器在高功率下工作时会发生什么?
    - A: 在高功率下工作时,电阻器会有温度上升。如果不超过规定的最大薄膜温度,则可以持续稳定工作。

    - Q: 电阻器的温度系数如何影响性能?
    - A: 低温度系数(±100ppm/K)的产品可以在温度变化较大时保持更稳定的阻值。
    - Q: 如何确保长期稳定性和可靠性?
    - A: 严格控制生产过程,执行全面的质量检测,确保每批次产品都符合标准要求。

    总结和推荐


    综上所述,CRCW-HP e3系列电阻器凭借其出色的性能和广泛的适用范围,在汽车和工业应用中展现出卓越的表现。其高功率处理能力和优良的环境适应性使其成为同类产品中的佼佼者。因此,我们强烈推荐这一系列产品用于需要高可靠性和稳定性的应用场合。

CRCW12063R00FKEAHP参数

参数
电阻值
精度 ±1%
额定功率 750mW
温度系数 ±100ppm/℃
长*宽*高 3.1mm*1.6mm*600μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CRCW12063R00FKEAHP厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CRCW12063R00FKEAHP数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CRCW12063R00FKEAHP CRCW12063R00FKEAHP数据手册

CRCW12063R00FKEAHP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.0406 ¥ 0.3435
50000+ $ 0.0406 ¥ 0.3435
库存: 25000
起订量: 5000 增量: 0
交货地:
最小起订量为:5000
合计: ¥ 1717.5
直接购买
加入购物车
