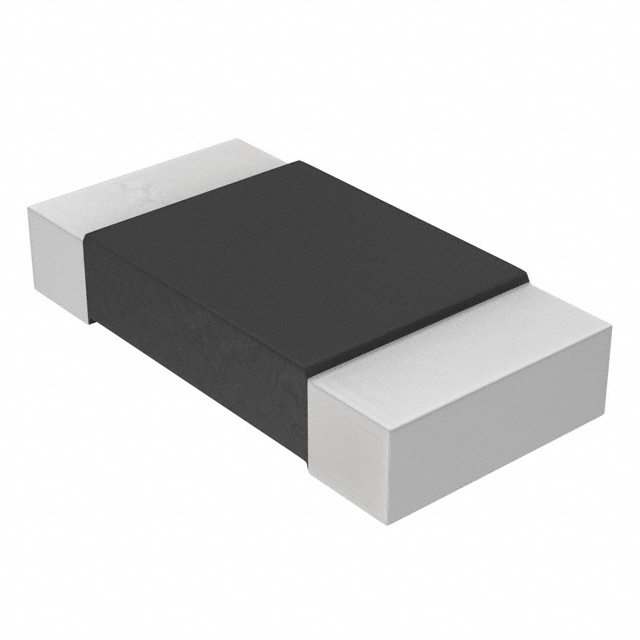

WSL1206R0500FEA

产品分类: 贴片电阻
产品描述: 50mΩ ±1% 250mW ±75ppm/℃ 1206 贴片安装 3.2mm*1.6mm*890μm
供应商型号: 14M-WSL1206R0500FEA
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 WSL1206R0500FEA

WSL1206R0500FEA概述

    Vishay Dale Power Metal Strip® Resistors: WSL Series

    1. 产品简介


    Vishay Dale的WSL系列电阻器是低值表面贴装型金属条形电阻器,适用于电流感应、电压分压及脉冲应用。它们以其坚固的焊接结构而著称,能处理各种严苛的应用条件。电阻值范围可低至0.0005Ω(500μΩ),并且具有极低的热电效应(< 3 μV/°C)和非常低的寄生电感(0.5 nH到5 nH)。此外,这些电阻器符合AEC-Q200标准,适合用于汽车电子等高要求场合。

    2. 技术参数


    - 电阻值范围:0.0005Ω至0.5Ω
    - 功率等级:从0.1W到2W(不同型号)
    - 工作温度范围:-65°C至+170°C
    - 最大工作电压:根据不同型号,范围在1/2 P R至2W之间
    - 热电效应:< 3 μV/°C
    - 寄生电感:0.5 nH至5 nH
    - 温度系数:± 75 ppm/°C(针对50mΩ到100mΩ)
    具体型号的技术规格如下表所示:
    | 型号 | 尺寸 | 功率等级 | 电阻值范围 |

    | WSL0603 | 0603 | 0.1W | 0.01Ω至0.1Ω |
    | WSL0805 | 0805 | 0.125W | 0.005Ω至0.2Ω |
    | WSL1206 | 1206 | 0.25W | 0.005Ω至0.2Ω |
    | WSL2010 | 2010 | 0.5W | 0.004Ω至0.5Ω |
    | WSL2512 | 2512 | 1.0W | 0.003Ω至0.5Ω |
    | WSL2816 | 2816 | 2.0W | 0.003Ω至0.1Ω |

    3. 产品特点和优势


    WSL系列电阻器的主要优势在于其超低的电阻值(可低至0.0005Ω)、极低的热电效应和非常低的寄生电感。由于采用全焊接结构,这些电阻器在硫化环境下表现出优异的抗硫性,不会受到高硫环境的影响。此外,其符合AEC-Q200标准,特别适用于汽车和其他工业应用。

    4. 应用案例和使用建议


    WSL系列电阻器广泛应用于电流检测、电源管理和汽车电子等领域。例如,在电动车辆中,这些电阻器可以用来监测电池状态,确保安全和效率。在使用这些电阻器时,需要注意选择合适型号以匹配所需的工作电压和电流等级。在组装过程中,要遵循推荐的焊接温度曲线,以确保最佳性能和长期可靠性。

    5. 兼容性和支持


    WSL系列电阻器可与其他标准电子组件兼容,适用于常见的PCB设计。Vishay Dale公司提供详尽的技术文档和支持服务,帮助用户解决在应用过程中的技术难题。如果有特殊定制需求,也可以联系供应商进行讨论。

    6. 常见问题与解决方案


    - Q: 电阻器是否会受环境湿度影响?
    - A: 这些电阻器具有出色的防潮性能,即使在高湿环境中也能保持稳定。

    - Q: 在高温条件下,电阻器的性能如何?
    - A: WSL系列电阻器经过严格测试,能在高达170°C的温度下正常工作,表现出了极高的稳定性。

    7. 总结和推荐


    总体而言,Vishay Dale的WSL系列电阻器在低电阻值、高精度和可靠性的方面表现出色,是电流检测和功率管理领域的理想选择。这些电阻器不仅在汽车电子行业中有广泛应用,也非常适合需要高性能、高可靠性的各类工业和消费电子产品。因此,强烈推荐使用WSL系列电阻器。

WSL1206R0500FEA参数

参数
电阻值 50mΩ
精度 ±1%
额定功率 250mW
温度系数 ±75ppm/℃
长*宽*高 3.2mm*1.6mm*890μm
通用封装 1206
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL1206R0500FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL1206R0500FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL1206R0500FEA WSL1206R0500FEA数据手册

WSL1206R0500FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
