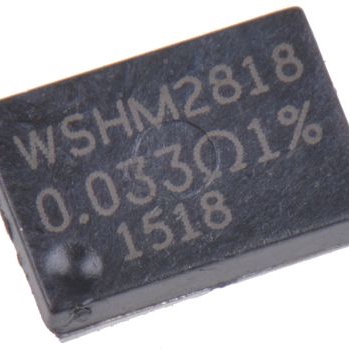

WSHM2818R0330FEB

产品分类: 贴片电阻
产品描述: 33mΩ ±1% 7W ±75ppm/℃ 2818 贴片安装 7.1mm*4.6mm*1.5mm
供应商型号: LM-2469459
供应商: 海外现货
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 WSHM2818R0330FEB

WSHM2818R0330FEB概述

    Vishay WSHM2818 Power Metal Strip Resistor 技术手册解析

    1. 产品简介


    WSHM2818 是 Vishay 推出的一款高性能金属带式电阻器。它是一款具有高功率(7 W)能力的表面贴装电阻器,其体积小巧(2818 封装),适用于多种严苛的应用环境。这款电阻器的主要功能是提供低阻值电阻(0.001 Ω 至 0.1 Ω),并且具备极低的电感(< 5 nH)。它的设计特别强调热管理性能,可以广泛应用于汽车、工业、消费电子以及计算机领域。

    2. 技术参数


    | 参数名称 | 单位 | 具体数值 |
    |
    | 功率等级 | W | 7 (2) |
    | 温度系数 | ppm/°C | ± 200 for 1 mΩ to 5.99 mΩ, ± 75 for 6 mΩ to 100 mΩ |
    | 电感 | nH | < 5 |
    | 工作温度范围 | °C | -65 to +170 |
    | 最大连续电流 | A (P/R) | 1/2 |

    3. 产品特点和优势


    WSHM2818 电阻器具有以下独特的功能和优势:
    - 先进的热管理设计:确保在高温环境下仍能保持稳定的性能。
    - 高功率密度:在2818封装尺寸下达到7 W的功率处理能力。
    - 超低电感:< 5 nH 的电感特性使其适用于高频电路。
    - 极低电阻值:可达到0.001 Ω 至 0.1 Ω。
    - 高精度:± 1.0% 的高精度保证了出色的可靠性。
    - 出色的温度稳定性:低温度系数(TCR)和低热电动势(< 3 μV/°C)确保了精确的温度响应。
    - 全焊接结构:提供极高的机械和电气稳定性。
    - AEC-Q200认证:适用于汽车应用。

    4. 应用案例和使用建议


    应用案例:
    - 汽车领域:用于发动机控制、防抱死制动系统(ABS)等关键控制系统。
    - 工业领域:用于油气井钻探设备的测试和测量仪器。
    - 消费电子:用于空调和热泵系统的逆变器控制。
    - 计算机领域:用于服务器中的DC/DC转换器和VRM电源模块。
    使用建议:
    - 热管理:由于功率等级高,安装时需注意散热设计以避免过热。
    - 电气连接:建议使用低电感的焊盘,以减少寄生电感对电路的影响。
    - 温度环境:在极端温度条件下使用时,注意监测电阻器的工作温度,防止过热。

    5. 兼容性和支持


    - 兼容性:WSHM2818 电阻器与大多数标准表面贴装工艺兼容,可与同类设备无缝集成。
    - 技术支持:Vishay 提供详细的技术文档和支持,用户可以通过技术支持邮箱 ww2bresistors@vishay.com 获取帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻器温度过高 | 改善散热设计,使用散热垫或加强通风。 |
    | 电阻值不稳定 | 检查焊接质量,确保焊接无误且可靠。 |
    | 高频信号响应不佳 | 使用低电感焊盘,尽量减小寄生电感影响。 |
    | 性能波动 | 确保工作环境温度稳定,避免过热。 |

    7. 总结和推荐


    总结:
    WSHM2818 电阻器以其高功率密度、低电感、高精度等特点,在汽车、工业、消费电子及计算机等领域展现出卓越的应用价值。其先进的热管理和高可靠性使其成为严苛应用环境下的理想选择。
    推荐:
    鉴于其优异的性能和广泛的适用范围,强烈推荐 WSHM2818 电阻器用于需要高精度和高可靠性电阻解决方案的场合。

WSHM2818R0330FEB参数

参数
电阻值 33mΩ
精度 ±1%
额定功率 7W
温度系数 ±75ppm/℃
长*宽*高 7.1mm*4.6mm*1.5mm
通用封装 2818
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

WSHM2818R0330FEB厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSHM2818R0330FEB数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSHM2818R0330FEB WSHM2818R0330FEB数据手册

WSHM2818R0330FEB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 0.7099 ¥ 5.9631
100+ $ 0.6926 ¥ 5.8662
250+ $ 0.681 ¥ 5.7207
500+ $ 0.6637 ¥ 5.5753
1000+ $ 0.6522 ¥ 5.4783
5000+ $ 0.6406 ¥ 5.3814
10000+ $ 0.6349 ¥ 5.3329
库存: 2114
起订量: 68 增量: 0
交货地:
最小起订量为:50
合计: ¥ 298.15
直接购买
加入购物车
