首页  >  产品百科  >  VR68000003304JAC00

VR68000003304JAC00

产品分类: 通孔电阻
产品描述: 3.3MΩ ±5% 1W ±200ppm/℃ 通孔安装 18mm(长度)
供应商型号: REB-WLR4037
供应商: 海外现货
标准整包数: 500

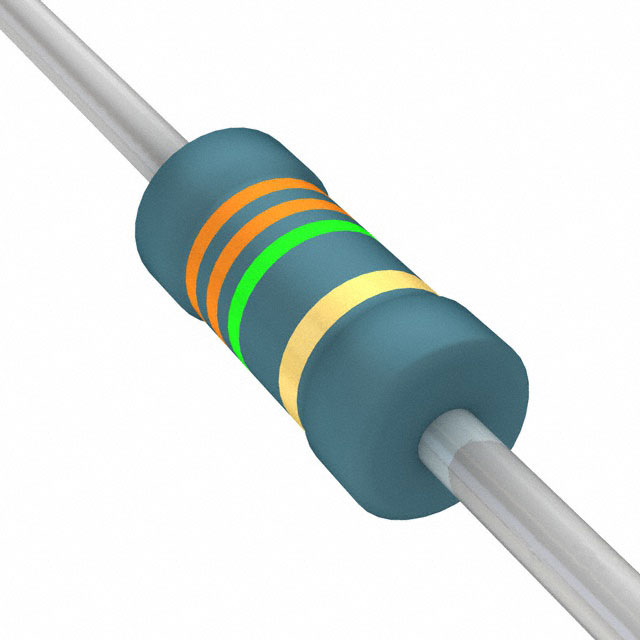

VISHAY INTERTECHNOLOGY 通孔电阻 VR68000003304JAC00

VR68000003304JAC00概述


    产品简介


    基本描述
    VR25, VR37 和 VR68 是 Vishay BCcomponents 生产的高阻值、高电压金属釉陶瓷封装电阻器。这些电阻器适用于需要高阻值稳定性、高可靠性及高压环境的应用场景,广泛应用于白色家电、电源供应、汽车电子等领域。其中,VR25 还提供径向版本,方便安装和连接。

    技术参数


    基本规格
    | 型号 | 尺寸(英寸) | 阻值范围 | 阻值公差 | 温度系数 | 额定功耗 | 最大工作电压 |
    ||
    | VR25 | 0207 | 100kΩ ~ 22MΩ | ±1%, ±5%, ±10% | ≤ ±200 ppm/K | 0.25W | 1600V |
    | VR37 | 0309 | 100kΩ ~ 33MΩ | ±1%, ±5%, ±10% | ≤ ±200 ppm/K | 0.5W | 3500V |
    | VR68 | 0718 | 100kΩ ~ 68MΩ | ±1%, ±5%, ±10% | ≤ ±200 ppm/K | 1.0W | 10000V |
    环境参数
    - 工作温度范围:-55°C 至 +155°C
    - 最大薄膜温度:155°C
    - 绝缘电压:700V
    - 白噪声:≤ 5μV/V
    - 最大温升:155K/W
    - 耐热冲击测试:满足 IEC 60068-2-82 标准

    产品特点和优势


    特点
    - 满足多种安全标准,如 UL1676, IEC 60065, DIN EN 60065, VDE 0860, CQC(中国)。
    - 符合 AEC-Q200 标准,适用于汽车电子领域。
    - 高脉冲负载能力(最大可达 10kV)。
    - 金属釉膜沉积在高精度陶瓷体上,具有良好的电气、机械和气候保护。
    优势
    - 高稳定性和高可靠性,适合高压环境。
    - 高湿度环境下的优异性能。
    - 适用于多种高要求应用场合,包括白色家电、电源供应、汽车电子等。

    应用案例和使用建议


    应用场景
    - 在高压、高湿度环境中使用的设备,例如白色家电、电源供应系统。
    - 汽车电子控制单元(ECU)及其他要求高可靠性的场合。
    使用建议
    - 在使用过程中应注意不要超过规定的额定功率和最大工作电压。
    - 对于高湿度环境,建议采用额外的防潮措施。
    - 安装时尽量减少热冲击的影响,避免焊点过热。

    兼容性和支持


    兼容性
    - 适用于自动插入设备和剪切弯折机,易于自动焊接。
    - 无铅设计,兼容无铅和含铅焊接工艺。
    - 完全符合 IEC 60068-2-82 标准,抵抗锡须生长。
    支持
    - 产品符合环保要求,无有害物质。
    - 如有技术问题,请联系技术支持邮箱 filmresistorsleaded@vishay.com。

    常见问题与解决方案


    问题
    1. 高温工作时出现漂移
    - 解决方法:确保工作温度不超过允许范围,并检查周围环境以减少热冲击。
    2. 工作电压过高导致损坏
    - 解决方法:确保使用正确的电压,不超过额定的最大工作电压。
    3. 安装时焊接点出现问题
    - 解决方法:按照标准焊接过程进行操作,确保焊接点牢固。

    总结和推荐


    综合评估
    VR25, VR37 和 VR68 是高性能、高可靠性的金属釉膜电阻器。它们具备出色的高温稳定性、高压处理能力和优良的环境适应性。这些特点使其在高压环境和汽车电子等高端应用中表现出色。
    推荐使用
    强烈推荐在需要高阻值、高稳定性和高可靠性的场合使用 VR25, VR37 和 VR68。这些产品不仅性能优越,还经过严格的安全认证,符合国际标准,适用于广泛的工业和消费电子产品。

VR68000003304JAC00参数

参数
电阻值 3.3MΩ
精度 ±5%
额定功率 1W
温度系数 ±200ppm/℃
长*宽*高 18mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

VR68000003304JAC00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR68000003304JAC00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR68000003304JAC00 VR68000003304JAC00数据手册

VR68000003304JAC00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.2676 ¥ 2.3469
1000+ $ 0.2606 ¥ 2.2857
2000+ $ 0.256 ¥ 2.2449
3000+ $ 0.2537 ¥ 2.2246
5000+ $ 0.249 ¥ 2.1842
库存: 3000
起订量: 500 增量: 500
交货地:
最小起订量为:500
合计: ¥ 1173.45
