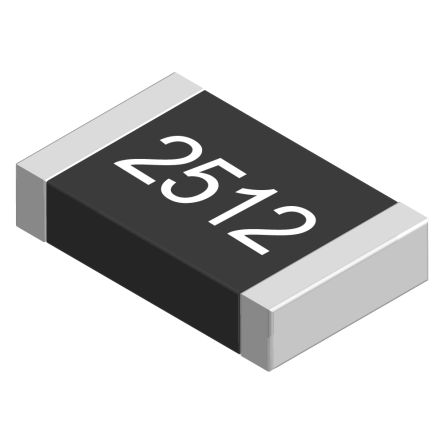

WSL251200000ZEA9

产品分类: 贴片电阻
产品描述: Vishay 2512 (6432M)金属带贴片电阻, WSL系列, 0Ω, ±1%容差, 1W, <3 mΩ - 275 ppm/ °C, >6.9 mΩ - 75 ppm/ °C
供应商型号: AV-A-WSL251200000ZEA9
供应商: Avnet
标准整包数: 2000
VISHAY INTERTECHNOLOGY 贴片电阻 WSL251200000ZEA9

WSL251200000ZEA9概述

    Vishay Dale WSL...9 Jumper 技术手册

    1. 产品简介


    Vishay Dale 的 WSL...9 Jumper 是一款零欧姆跳线(电阻最大为 0.0002Ω),采用实心铜带设计,适合表面贴装的电子元器件。它主要用于电路中的跳线连接,适用于需要高可靠性和低电阻的场合。

    2. 技术参数


    - 型号及尺寸:
    - WSL0603…9:0603 尺寸,电流额定值 45 mA,重量 1.9 g/1000 片
    - WSL0805…9:0805 尺寸,电流额定值 50 mA,重量 4.8 g/1000 片
    - WSL1206…9:1206 尺寸,电流额定值 65 mA,重量 16.2 g/1000 片
    - WSL2010…9:2010 尺寸,电流额定值 75 mA,重量 38.9 g/1000 片
    - WSL2512…9:2512 尺寸,电流额定值 200 mA,重量 63.6 g/1000 片
    - 电阻值:
    - 最大电阻值为 0.0002Ω
    - 温度系数:3900 ppm/°C
    - 工作温度范围:-65°C 至 +170°C
    - 封装类型:
    - EA:无铅,卷带式包装
    - EK:无铅,散装
    - TA:含铅,卷带式包装
    - BA:含铅,散装

    3. 产品特点和优势


    - 全铜结构:采用全铜材料,具有优良的导电性能。
    - 高耐温涂层封装:采用高耐温涂层封装,确保产品在高温环境下稳定工作。
    - 超低电感:< 2 nH,有效减少信号延迟。
    - RoHS 合规:提供无铅版本,符合环保要求。

    4. 应用案例和使用建议


    应用案例:
    - PCB 设计:在 PCB 设计中用于替代物理跳线,减少组装成本和空间。
    - 测试应用:在电子产品测试阶段,通过跳线实现灵活的功能切换。
    使用建议:
    - 在高电流应用场景下,建议选择较大的型号如 WSL2512。
    - 使用时需注意焊锡过程中的温度曲线,避免过高的温度导致损坏。

    5. 兼容性和支持


    - 兼容性:可以与多种尺寸的 PCB 兼容,具体尺寸见上文表格。
    - 支持:Vishay 提供详细的焊接工艺指导(详见文档编号 31052),并可联系技术支持获取更多帮助。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 焊接后电阻值异常 | 检查焊接温度曲线,确认焊接过程中是否有过热现象。 |
    | 外观缺陷 | 确认包装和运输过程中是否有损坏,重新检查产品的外观。 |

    7. 总结和推荐


    综合评估:
    - 优点:
    - 优良的导电性能和低电阻值。
    - 高耐温涂层封装,适用范围广。
    - RoHS 合规,绿色环保。
    - 缺点:
    - 较小尺寸的型号电流额定值较低。
    推荐:
    总体来看,Vishay Dale 的 WSL...9 Jumper 是一款性能优异的零欧姆跳线,特别适合对电阻值和电感要求较高的应用场景。推荐在高可靠性需求的应用中使用。

WSL251200000ZEA9参数

参数
电阻值
精度 -
额定功率 -
温度系数 ±3900ppm/℃
长*宽*高 6.35mm*3.18mm*890μm
通用封装 2512
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
