首页  >  产品百科  >  CMB02070X3309GB200

CMB02070X3309GB200

产品分类: 贴片电阻
产品描述: 33Ω ±2% 1W 0207 贴片安装 5.8mm(长度)
供应商型号: ECO-CMB02070X3309GB200
供应商: 海外现货
标准整包数: 2000

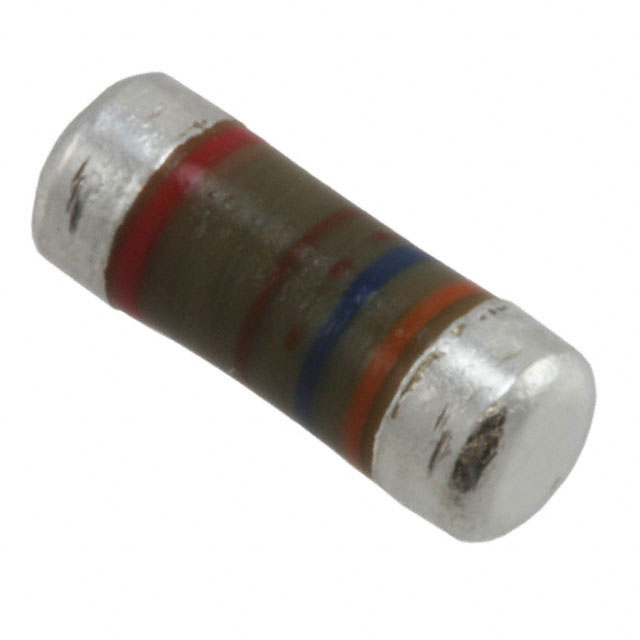

VISHAY INTERTECHNOLOGY 贴片电阻 CMB02070X3309GB200

CMB02070X3309GB200概述


    产品简介


    CMB 0207 高脉冲负载碳膜电阻
    CMB 0207 是一款高脉冲负载能力的碳膜电阻,适用于保护电路免受过电压和电磁干扰的影响。该电阻广泛应用于汽车、电信、工业和医疗设备等多个领域。CMB 0207 的特点是具有先进的脉冲负载能力,能够在各种恶劣环境中稳定运行,确保系统可靠性。

    技术参数


    - 电阻范围: 2.2 Ω 至 1.5 MΩ
    - 电阻容差: ± 5%, ± 2%, ± 1%
    - 温度系数: 见 TCR 图表
    - 额定功率: 1.0 W
    - 工作电压: 500 V
    - 最大薄膜温度: 155 °C
    - 工作温度范围: -55 °C 至 155 °C
    - 绝缘耐压: 750 V/min
    - 失效率: ≤ 0.1 x 10^-9/h

    产品特点和优势


    1. 安全性认证: 符合 IEC 60065 和 AEC-Q200 标准。
    2. 特殊碳膜技术: 提供卓越的脉冲负载能力和高抗硫性。
    3. 静电放电能力: 16 kV(人体模型)。
    4. 脉冲电压能力: 直至 10 kV(1.2/50 μs 脉冲)。

    应用案例和使用建议


    CMB 0207 适用于多种场景,例如汽车传感器保护、电信线路保护、工业控制系统和医疗设备防护。建议在设计电路时考虑其最大脉冲负载能力和热管理,以确保长期稳定性。

    兼容性和支持


    - 兼容性: CMB 0207 可与多种自动 SMT 装配系统兼容。
    - 支持: Vishay Beyschlag 提供详细的技术文档和支持服务,帮助用户进行组装和调试。

    常见问题与解决方案


    1. 问题: 温度变化对电阻值的影响。
    - 解决方案: 使用具有较小温度系数的电阻型号,或者进行补偿计算。

    2. 问题: 长时间工作导致的漂移。
    - 解决方案: 定期校准和监测电阻值,确保在可接受范围内。

    总结和推荐


    CMB 0207 是一款高性能的碳膜电阻,特别适合需要处理高脉冲负载的应用场景。它具备出色的脉冲负载能力和抗硫化性能,同时符合多项安全标准。总体来说,推荐在关键应用中使用 CMB 0207,以提高系统的可靠性和耐用性。

CMB02070X3309GB200参数

参数
电阻值 33Ω
精度 ±2%
额定功率 1W
温度系数 -
长*宽*高 5.8mm(长度)
通用封装 0207
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CMB02070X3309GB200厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CMB02070X3309GB200数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CMB02070X3309GB200 CMB02070X3309GB200数据手册

CMB02070X3309GB200封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1294 ¥ 1.0957
20000+ $ 0.1294 ¥ 1.0957
库存: 2000
起订量: 2000 增量: 0
交货地:
最小起订量为:2000
合计: ¥ 2191.4
