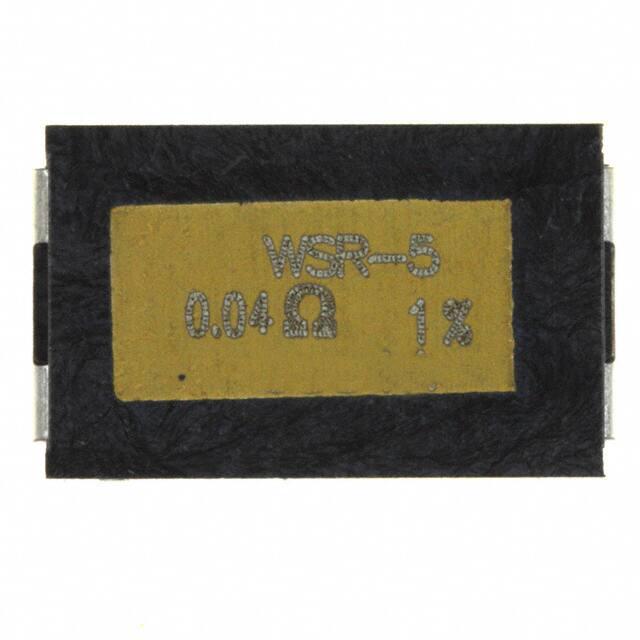

WSR5R0400FEA

产品分类: 贴片电阻
产品描述: 40mΩ ±1% 5W ±75ppm/℃ 4527 贴片安装 11.56mm*6.98mm*2.54mm
供应商型号: 14M-WSR5R0400FEA
供应商: 云汉优选
标准整包数: 1
VISHAY INTERTECHNOLOGY 贴片电阻 WSR5R0400FEA

WSR5R0400FEA概述

    # Vishay Dale WSR High Power Power Metal Strip® Resistor

    产品简介


    Vishay Dale公司的WSR High Power Power Metal Strip®电阻是一款高性能的表面贴装电阻器,特别适用于电流传感、电压分压和脉冲应用。其低阻值范围(最低可达0.001 Ω)和高功率处理能力使得它成为工业、汽车和通信系统等领域的理想选择。

    技术参数


    基本参数
    - 型号:WSR5
    - 封装尺寸:4527
    - 功率等级:5.0 W
    - 电阻值范围:0.001 Ω 到 0.3 Ω
    - 重量:476 g/1000 pieces
    技术规格
    - 温度系数(TCR):对于0.01 Ω到0.3 Ω为±75 ppm/°C;0.005 Ω到0.0099 Ω为±110 ppm/°C;0.004 Ω到0.0049 Ω为±300 ppm/°C;0.003 Ω到0.0039 Ω为±450 ppm/°C;0.002 Ω到0.0029 Ω为±600 ppm/°C;0.001 Ω到0.0019 Ω为±750 ppm/°C
    - 元件温度系数(TCR):< 20 ppm/°C
    - 绝缘耐压:> 500 VAC
    - 绝缘电阻:> 10^9 Ω
    - 工作温度范围:-65°C 到 +275°C
    - 最大工作电压:根据功率和电阻值计算
    - 引脚间距:0.455 英寸(11.56 mm)
    脉冲能力和降额曲线
    - 最高温度环境下的脉冲能力:详情见下图
    - 环境温度和额定功率关系曲线:具体见下图
    ![脉冲能力曲线](https://example.com/pulsecapabilitycurve)

    产品特点和优势


    WSR High Power电阻的主要优势在于:
    - 高热管理设计:采用模具高温封装技术,能够有效管理热能。
    - 低电阻值:采用专利工艺生产出极低的电阻值,最小可达0.001 Ω。
    - 低热电动势:< 3 μV/°C。
    - 硫化抵抗:不受高硫环境影响。
    - AEC-Q200认证:适用于汽车应用。
    - 极低电感:0.5 nH 到 5 nH。
    这些特性使WSR High Power电阻在市场上具有强大的竞争力。

    应用案例和使用建议


    应用案例
    - 电流传感:用于各种电流传感应用,例如电源管理和电机控制。
    - 电压分压:适用于精密测量电路,如模拟信号调理电路。
    - 脉冲应用:适用于要求高速响应的应用,如脉冲信号发生器和功率放大器。
    使用建议
    - 焊接时注意事项:建议按照推荐的焊接温度曲线进行焊接,确保良好的电气连接和热稳定。
    - 散热考虑:在低阻值应用中,注意不要依赖集成散热片来降低电阻值低于0.0075 Ω。

    兼容性和支持


    WSR High Power电阻支持多种封装形式,包括标准EMB包。对于特殊需求,Vishay提供定制服务,详细信息请参阅文档[www.vishay.com/doc?48163]。
    客户支持
    - 技术支持邮箱:ww2bresistors@vishay.com
    - 物料分类信息:详见文档[www.vishay.com/doc?99912]

    常见问题与解决方案


    常见问题及解决方案
    - 问题:焊接后出现开路现象
    - 解决方案:检查焊接温度曲线是否正确,确保焊点无虚焊或过热损坏。
    - 问题:电阻值不稳定
    - 解决方案:检查安装环境的温度波动是否过大,或者更换更稳定的电阻值。

    总结和推荐


    综上所述,Vishay Dale的WSR High Power Power Metal Strip®电阻以其卓越的热管理和极低的电阻值,成为当前市场上不可多得的高性能电阻器。特别是在需要精确测量和高可靠性应用中,WSR High Power是一个值得推荐的选择。建议在工业、汽车和通信系统的精密测量和信号处理中优先考虑使用该产品。

WSR5R0400FEA参数

参数
电阻值 40mΩ
精度 ±1%
额定功率 5W
温度系数 ±75ppm/℃
长*宽*高 11.56mm*6.98mm*2.54mm
通用封装 4527
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSR5R0400FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSR5R0400FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSR5R0400FEA WSR5R0400FEA数据手册

WSR5R0400FEA封装设计

查看详情并下载
