首页  >  产品百科  >  MCU08050D5621BP500

MCU08050D5621BP500

产品分类: 贴片电阻
产品描述: 5.62KΩ ±0.1% 125mW ±25ppm/℃ 0805 贴片安装 2mm*1.25mm*550μm
供应商型号: ECO-MCU08050D5621BP500
供应商: 海外现货
标准整包数: 5000

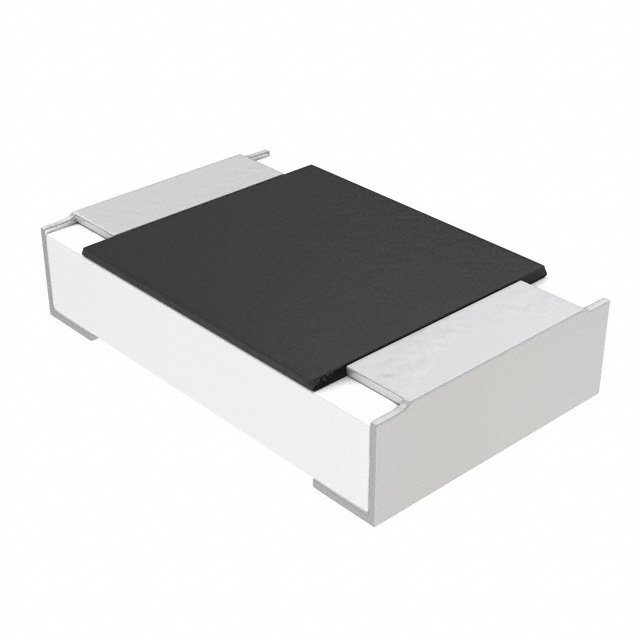

VISHAY INTERTECHNOLOGY 贴片电阻 MCU08050D5621BP500

MCU08050D5621BP500概述

    高质量文章:精密薄膜芯片电阻产品技术手册

    产品简介


    精密薄膜芯片电阻是一种高性能的电子元件,广泛应用于测试与测量设备、医疗设备、工业设备以及汽车领域。这些电阻结合了专业产品的可靠性与高精度稳定性,使其成为对环境要求严格的行业中不可或缺的组件。其产品系列包括MCS 0402、MCT 0603、MCU 0805和MCA 1206等,每种型号均采用不同尺寸封装以适应不同的应用场景需求。

    技术参数


    以下是各型号的主要技术参数:
    | 型号 | 尺寸(公制) | 电阻范围 | 电阻精度 | 温度系数 | 额定功耗(P70) |
    |
    | MCS 0402 | RR1005M | 100Ω 至 221kΩ | ±0.1% 和 ±0.25% | ±10 ppm/K 至 ±25 ppm/K | 0.063W |
    | MCT 0603 | RR1608M | 39Ω 至 511kΩ | ±0.1% 和 ±0.25% | ±10 ppm/K 至 ±25 ppm/K | 0.100W |
    | MCU 0805 | RR2012M | 39Ω 至 1.5MΩ | ±0.1% 和 ±0.25% | ±10 ppm/K 至 ±25 ppm/K | 0.125W |
    | MCA 1206 | RR3216M | 39Ω 至 2MΩ | ±0.1% 和 ±0.25% | ±10 ppm/K 至 ±25 ppm/K | 0.250W |

    产品特点和优势


    - 高精度与稳定性能:电阻值精度可达到±0.1%或±0.25%,同时具备极低的温度系数(TCR),可实现长期稳定性。
    - 广泛的应用领域:适用于测试与测量仪器、医疗设备、汽车及工业自动化系统。
    - 抗硫化验证:通过ASTM B 809测试,确保其耐腐蚀性能。
    - 符合行业标准:已获得多项国际认证,如EN 140401-801、RoHS、WEEE等。

    应用案例和使用建议


    1. 测试与测量设备:此类电阻因其高精度被用于高端测试仪器中,例如信号发生器和频谱分析仪。使用时应注意控制散热设计,避免过热引起的漂移。
    2. 医疗设备:作为生命支持系统的精确部件,应确保其额定功耗和工作环境温度一致。当功率密度较高时,需增加热管理措施。
    3. 汽车电子:适合用于动力总成控制单元和传感器接口,选择对应的工作电压范围和尺寸以满足车载苛刻条件。
    建议:
    - 为延长使用寿命,务必保证电路板设计具备良好的热传导能力。
    - 定期检查关键节点的温度,确保不超过规定值。

    兼容性和支持


    这些精密薄膜电阻与多种电子元件兼容,尤其适合与标准SMT生产线集成。此外,Vishay提供详尽的技术文档和支持服务,涵盖产品选型指南、热管理技巧以及故障排除建议。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 功耗过高导致性能不稳定 | 确保负载分布均匀并升级电路板散热设计。 |
    | 温漂超出预期 | 调整温控机制或更换更高精度的型号。 |
    | 出现异常噪声 | 检查信号路径是否有电磁干扰,并屏蔽相关区域。 |

    总结和推荐


    综上所述,Vishay的精密薄膜芯片电阻以其卓越的性能、广泛的应用场景以及强大的技术支持脱颖而出。无论是需要高精度还是严苛环境下的稳定表现,它们都表现出色。因此,我们强烈推荐使用这些产品,特别是在对性能和可靠性要求极高的项目中。
    如果您正在寻找能够胜任复杂任务且兼具耐用性的电子元件,那么Vishay的产品将是您的理想之选。

MCU08050D5621BP500参数

参数
电阻值 5.62KΩ
精度 ±0.1%
额定功率 125mW
温度系数 ±25ppm/℃
长*宽*高 2mm*1.25mm*550μm
通用封装 0805
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

MCU08050D5621BP500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MCU08050D5621BP500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY MCU08050D5621BP500 MCU08050D5621BP500数据手册

MCU08050D5621BP500封装设计

查看详情并下载
Symbol
Footprint
3D Model
