首页  >  产品百科  >  WSL25129L000FEA

WSL25129L000FEA

产品分类: 贴片电阻
产品描述: 9mΩ ±1% 1W ±75ppm/℃ 2512 贴片安装 6.35mm*3.18mm*890μm
供应商型号: F-WSL25129L000FEA
供应商: 海外现货
标准整包数: 2000

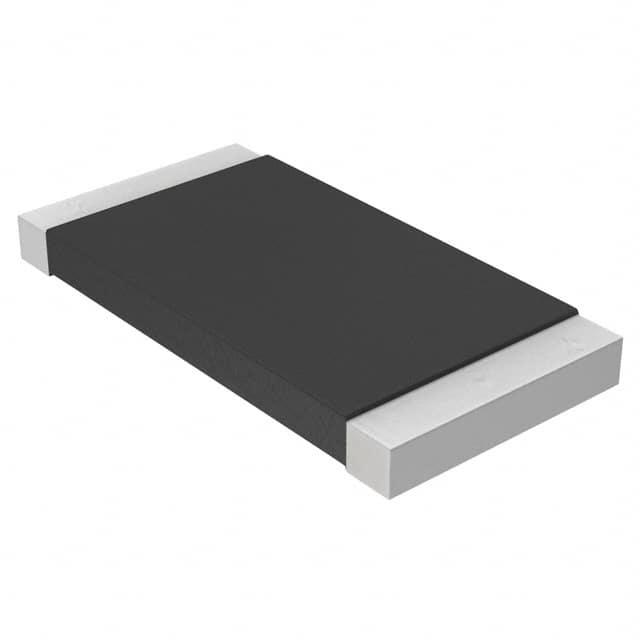

VISHAY INTERTECHNOLOGY 贴片电阻 WSL25129L000FEA

WSL25129L000FEA概述

    Vishay Dale Power Metal Strip® Resistors, Low Value

    产品简介


    Vishay Dale 的 Power Metal Strip® 电阻器是一款面向多种电流检测、电压分压和脉冲应用的表面贴装产品。该系列电阻器设计精良,适用于广泛的工业和消费电子产品。这些电阻器以其低阻值(最低可至 0.0005 Ω)和焊接结构著称,确保了高可靠性和优异的性能。

    技术参数


    以下是 Vishay Dale Power Metal Strip® 电阻器的主要技术参数:
    | 型号 | 封装尺寸 | 功率等级 (P70°C) | 电阻值范围 (Ω) | 重量 (g/1000 pieces) |

    | WSL0603 | 0603 | 0.1 W | 0.01 to 0.1 | 1.9 |
    | WSL0805 | 0805 | 0.125 W | 0.005 to 0.2 | 4.8 |
    | WSL1206 | 1206 | 0.25 W | 0.005 to 0.2 | 16.2 |
    | WSL2010 | 2010 | 0.5 W | 0.004 to 0.5 | 38.9 |
    | WSL2512 | 2512 | 1.0 W | 0.003 to 0.5 | 63.6 |
    | WSL2816 | 2816 | 2.0 W | 0.003 to 0.1 | 118 |

    产品特点和优势


    - 全焊接结构:所有型号均采用全焊接结构,具有极高的稳定性和可靠性。
    - 超低阻值:能够实现极低的电阻值(最低 0.0005 Ω),适用于精密电流检测应用。
    - 抗硫化:在高硫环境下仍能保持良好的稳定性。
    - 低电感:电感值低至 0.5 nH 至 5 nH,适合高频应用。
    - 低热电动势:热电动势低于 3 μV/°C,确保测量精度。
    - 汽车级认证:通过 AEC-Q200 认证,适用于汽车电子系统。
    - 温度系数:温度系数范围广泛,适合不同环境下的应用。

    应用案例和使用建议


    Vishay Dale Power Metal Strip® 电阻器被广泛应用于各种电流检测和控制电路中。例如,在电动汽车电池管理系统中,这些电阻器可以用于精确测量电池组中的电流。此外,它们也适用于电源转换器和开关电源的设计中,用于实现精准的电压调节和保护功能。
    使用建议:
    1. 在选择电阻器时,根据具体的应用需求和电路条件选择合适的封装尺寸和功率等级。
    2. 确保焊接过程中遵循推荐的焊接工艺,以避免焊接不良导致的电阻值变化。
    3. 在高温环境下使用时,应注意散热措施,确保电阻器的工作温度不超过其最大允许值。

    兼容性和支持


    Vishay Dale 为其 Power Metal Strip® 电阻器提供了全面的技术支持和售后保障。公司官网提供了详细的安装指南和焊接工艺建议,帮助客户正确使用这些组件。同时,对于符合 RoHS 标准的型号,公司还提供相应的材料分类信息,以满足环保要求。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及其解决办法:
    1. 电阻值变化:
    - 原因:焊接不良或温度过高导致电阻值变化。
    - 解决办法:检查焊接质量,确保焊接过程符合推荐标准。若温度过高,采取散热措施。
    2. 失效或损坏:
    - 原因:过载电流或短路导致电阻器损坏。
    - 解决办法:确保电路设计合理,避免超过电阻器的最大额定电流。增加适当的保护措施,如熔断器。
    3. 电气性能不稳定:
    - 原因:焊接不良或环境温度波动。
    - 解决办法:检查焊接质量,确保环境温度稳定。若需在高温环境下使用,考虑采取额外的冷却措施。

    总结和推荐


    Vishay Dale 的 Power Metal Strip® 电阻器凭借其出色的性能和广泛的适用范围,成为许多高端电子设备的理想选择。特别是在需要极高精度和可靠性的应用中,这些电阻器表现出色。总体而言,我们强烈推荐使用 Vishay Dale 的 Power Metal Strip® 电阻器,尤其是对于需要低阻值和高精度的项目。

WSL25129L000FEA参数

参数
电阻值 9mΩ
精度 ±1%
额定功率 1W
温度系数 ±75ppm/℃
长*宽*高 6.35mm*3.18mm*890μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL25129L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL25129L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL25129L000FEA WSL25129L000FEA数据手册

WSL25129L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.1346 ¥ 1.1403
4000+ $ 0.1334 ¥ 1.1301
6000+ $ 0.1322 ¥ 1.1199
库存: 8000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 2280.6
