首页  >  产品百科  >  VS-3C08ED07T-M3/I

VS-3C08ED07T-M3/I

产品分类: 肖特基二极管
产品描述: 650V 650V 8A 贴片安装
供应商型号: 2799444
供应商: 海外现货
标准整包数: 1

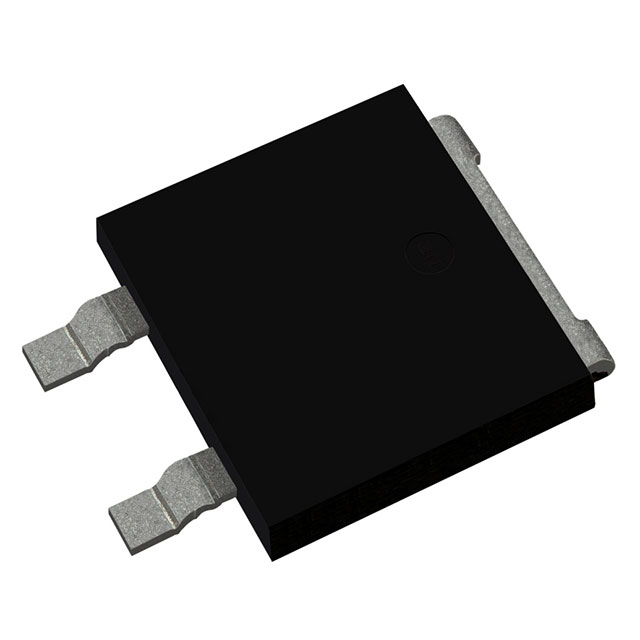

VISHAY INTERTECHNOLOGY 肖特基二极管 VS-3C08ED07T-M3/I

VS-3C08ED07T-M3/I概述


    产品简介


    VS-3C08ED07T-M3 是 Vishay Semiconductors 生产的一种基于碳化硅(SiC)的功率二极管。它采用第3代合并PIN肖特基技术,具有高效率和出色的开关性能。该产品适用于广泛的工业和消费电子产品,特别是在需要高效能和高稳定性的应用场合。典型应用包括交流到直流转换器中的功率因数校正(PFC)、直流到直流转换器中的超高频输出整流、以及FBPS和LLC转换器等。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 最大重复峰值反向电压 | 650 | V |
    | 连续正向电流 | 8 | A |
    | 反向泄漏电流 | 25 | µA |
    | 正向电压(IF=8A) | 1.58 | V |
    | 非重复峰值正向浪涌电流 | 52 | A |
    | 最大耗散功率(TA=25°C) | 79 | W |
    | 热阻(结点至外壳) | 1.45 - 1.90 | °C/W |
    | 操作结温 | -55 至 175 | °C |

    产品特点和优势


    VS-3C08ED07T-M3 的主要特点是采用了SiC材料,提供了低正向电压降和高可靠性。该产品具备非常低的开关损耗,无恢复尾迹,保证了温度不变的开关行为。此外,它还具有正向电压温度系数,便于并联使用,并且能够承受高达175°C的最高操作结温。这些特性使得它成为高效率硬开关应用的理想选择。

    应用案例和使用建议


    在具体应用中,VS-3C08ED07T-M3 常用于AC/DC转换器中的PFC部分和DC/DC转换器中的超高频输出整流。例如,在设计一个高效的电源转换系统时,该二极管可以显著提升系统的整体效率和稳定性。使用建议包括:确保散热设计合理,以避免过热;并且要根据应用需求选择合适的封装形式,如SMPD 2L。

    兼容性和支持


    VS-3C08ED07T-M3 支持符合JESD 201标准的等级2毛刺测试,并满足J-STD-020的MSL级别1要求。此外,Vishay提供了广泛的客户支持和技术文档,包括相关资源链接、封装信息和零件标记信息,确保用户能够充分了解和正确使用该产品。

    常见问题与解决方案


    1. 问题:如何确定合适的冷却方案?
    - 解决方案: 通过测量或计算器件的工作温度和热阻,确定合理的散热片尺寸和风扇配置,确保热耗散符合要求。
    2. 问题:产品出现异常发热怎么办?
    - 解决方案: 检查电路连接是否正确,是否存在过度驱动现象,并重新评估散热设计。

    总结和推荐


    综上所述,VS-3C08ED07T-M3 是一款性能卓越的碳化硅功率二极管,适合应用于高效率和高稳定性的转换器中。其出色的高温性能、低正向电压降和高可靠性的特点使其在市场上具有很强的竞争力。因此,我们强烈推荐该产品给需要高性能转换器设计的工程师们。
    希望这篇文章对您有所帮助!如果有任何进一步的问题或需要更详细的信息,请随时告知。

VS-3C08ED07T-M3/I参数

参数
If - 正向电流 8A
Ir - 反向电流 -
Vr-反向电压 650V
反向恢复时间 -
正向浪涌电流 -
Vrrm - 重复反向电压 650V
配置 -
安装方式 贴片安装
包装方式 卷带包装

VS-3C08ED07T-M3/I厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-3C08ED07T-M3/I数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 肖特基二极管 VISHAY INTERTECHNOLOGY VS-3C08ED07T-M3/I VS-3C08ED07T-M3/I数据手册

VS-3C08ED07T-M3/I封装设计

查看详情并下载
Symbol
Footprint
3D Model
