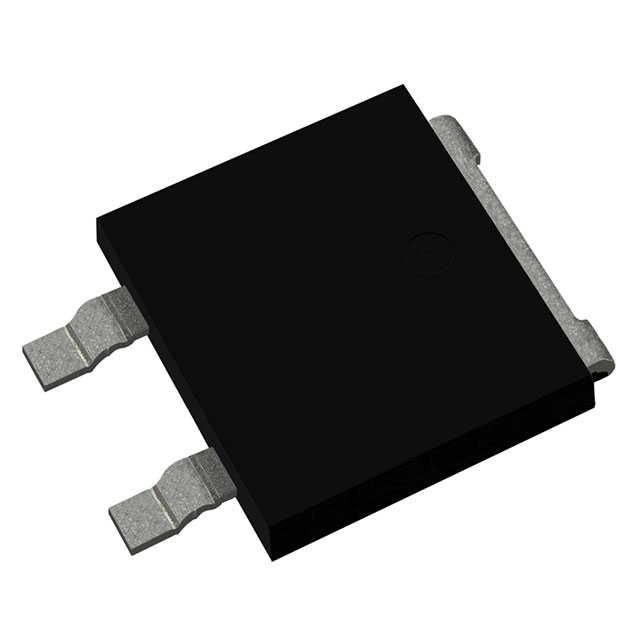

VS-3C06ED07T-M3/I

产品分类: 肖特基二极管
产品描述: 650V 650V 6A 贴片安装
供应商型号: DMT-VS-3C06ED07T-M3/I
供应商: 海外现货
标准整包数: 2000
VISHAY INTERTECHNOLOGY 肖特基二极管 VS-3C06ED07T-M3/I

VS-3C06ED07T-M3/I概述

    Vishay Semiconductors VS-3C06ED07T-M3 SiC Schottky Diode 技术手册

    产品简介


    Vishay Semiconductors 的 VS-3C06ED07T-M3 是一款高性能、高鲁棒性的650 V碳化硅(SiC)肖特基二极管。它主要应用于高压直流转换、交流/直流功率因数校正(PFC)以及高频DC/DC输出整流等领域。该产品以其高效、低损耗和高耐温性等特点,在多个工业领域具有广泛的应用前景。

    技术参数


    以下是VS-3C06ED07T-M3的主要技术规格和性能参数:
    - 主要特性:
    - 峰值重复反向电压 (VRRM):650 V
    - 连续正向电流 (IF):6 A
    - 正向电压 (VF):1.30 V @ 25°C
    - 反向漏电流 (IR):16 μA @ 175°C
    - 总电容 (C):255 pF @ 1 MHz
    - 热阻 (RthJM):1.72-2.1°C/W
    - 工作环境:
    - 工作温度范围:-55°C 到 +175°C
    - 储存温度范围:-55°C 到 +175°C

    产品特点和优势


    - 高效率:采用薄晶圆技术,降低正向压降 (VF),提高整体效率。
    - 快速恢复:无反向恢复尾,几乎无开关损耗。
    - 温度稳定性:正向压降具有正温度系数,易于并联。
    - 高可靠性:MPS结构提高抗浪涌电流的能力。
    - 兼容性:符合多项标准,如JESD 201 Class 2、MSL Level 1等。

    应用案例和使用建议


    该产品广泛应用于AC/DC PFC、DC/DC高频输出整流等领域,尤其适合需要高效率和高耐温性的应用场景。对于设计工程师来说,应注意以下几点以优化其使用效果:
    - 热管理:确保良好的散热,避免因过热导致的性能下降。
    - 电路布局:尽量减少PCB上的走线长度,减少寄生电容效应。
    - 并联使用:由于正向压降具有正温度系数,可方便并联使用。

    兼容性和支持


    VS-3C06ED07T-M3符合RoHS标准,为无卤素设计,具有良好的环境兼容性。此外,Vishay提供全面的技术支持,包括在线文档资源和区域技术支持服务,帮助客户更好地理解和应用该产品。

    常见问题与解决方案


    - 问题:温度对性能有何影响?
    - 解决方案:查阅手册中的温度特性图,确保在规定的温度范围内使用。
    - 问题:如何处理过电流保护?
    - 解决方案:参考手册中的非重复峰值正向浪涌电流特性图,合理选择过电流保护器件。

    总结和推荐


    VS-3C06ED07T-M3是一款出色的SiC肖特基二极管,具备高效、低损耗和高耐温性等特点。其独特的MPS结构和优异的电气性能使其在多种高压应用中表现出色。我们强烈推荐使用这款产品,特别是在要求高性能和高可靠性的场合。
    本文档旨在提供一个全面的概述,建议读者详细阅读官方技术手册以获取更详尽的信息。如需进一步支持或有任何疑问,请联系您所在地区的技术支持团队。

VS-3C06ED07T-M3/I参数

参数
Vr-反向电压 650V
反向恢复时间 -
正向浪涌电流 -
Vrrm - 重复反向电压 650V
配置 -
If - 正向电流 6A
Ir - 反向电流 -
安装方式 贴片安装
应用等级 工业级
包装方式 卷带包装

VS-3C06ED07T-M3/I厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VS-3C06ED07T-M3/I数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 肖特基二极管 VISHAY INTERTECHNOLOGY VS-3C06ED07T-M3/I VS-3C06ED07T-M3/I数据手册

VS-3C06ED07T-M3/I封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 1.5204 ¥ 12.8474
库存: 2000
起订量: 2000 增量: 2000
交货地:
最小起订量为:2000
合计: ¥ 25694.8
