首页  >  产品百科  >  VR68000003604JAC00

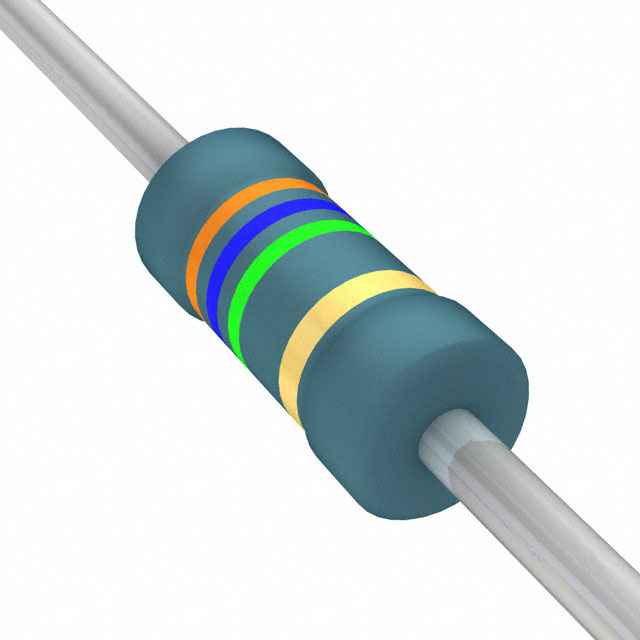

VR68000003604JAC00

产品分类: 通孔电阻
产品描述: 3.6MΩ ±5% 1W ±200ppm/℃ 通孔安装 18mm(长度)
供应商型号: 594-VR68000003604JAC
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 通孔电阻 VR68000003604JAC00

VR68000003604JAC00概述


    产品简介


    Vishay BCcomponents公司生产的VR25、VR37和VR68高阻抗/高电压金属釉引线电阻器是一种先进的电子元器件,广泛应用于需要高阻值、高稳定性和高可靠性于高电压环境的场合。这些电阻器主要用于高压环境下的白家电、电源供应及汽车电子等领域。

    技术参数


    - 型号:VR25、VR37、VR68
    - 外形尺寸:0207(VR25)、0309(VR37)、0718(VR68)
    - 阻值范围:100kΩ 至 22MΩ(VR25)、100kΩ 至 33MΩ(VR37)、100kΩ 至 68MΩ(VR68)
    - 阻值精度:±1%、±5%、±10%
    - 温度系数:≤±200ppm/K
    - 额定功率:0.25W(VR25)、0.5W(VR37)、1.0W(VR68)
    - 工作电压:1600V(VR25)、3500V(VR37)、10000V(VR68)
    - 工作温度范围:-55°C 至 +155°C
    - 峰值允许薄膜温度:155°C
    - 热阻:140K/W(VR25)、120K/W(VR37)、70K/W(VR68)
    - 绝缘电压:700V(1min)
    - 最大噪声(白噪声):5μV/V(VR25)、2.5μV/V(VR37、VR68)

    产品特点和优势


    - 认证标准:这些电阻器已获得UL1676认证,满足IEC 60065、DIN EN 60065、VDE 0860和CQC等安全要求。
    - 高脉冲负载能力:最大可承受10kV的脉冲负载。
    - 适用广泛:包括径向版本,适用于不同的应用场景。
    - 材料分类:完全符合无铅化标准,且通过了RoHS、WEEE等环保认证。

    应用案例和使用建议


    - 应用案例:适用于高压电器、电源供应器、汽车电子及白家电等场景。
    - 使用建议:在进行焊接时,建议使用高温焊锡,并在焊接后保持良好的通风条件以避免有害气体积聚。此外,在组装过程中应注意保持电路板清洁,以减少噪声干扰。

    兼容性和支持


    - 兼容性:这些电阻器可与其他电子元器件良好配合,适用于多种电子设备。
    - 支持:制造商提供了全面的技术支持和售后服务,包括定期的产品测试和认证更新。

    常见问题与解决方案


    - 问题1:噪声水平过高。
    - 解决方案:检查安装环境是否清洁,确保焊接点质量优良,以减少噪声干扰。

    - 问题2:长期工作后稳定性下降。
    - 解决方案:定期对设备进行检测和维护,确保其处于最佳状态。

    总结和推荐


    总的来说,VR25、VR37和VR68系列高阻抗/高电压金属釉引线电阻器在设计上具有高度的可靠性和稳定性,特别适合于需要处理高电压和大电流的应用场合。它们经过严格测试,符合多项国际安全标准,具有优异的环境适应能力和耐用性。鉴于其卓越的性能和广泛的适用性,强烈推荐用于高压电器、电源供应器、汽车电子等领域。

VR68000003604JAC00参数

参数
电阻值 3.6MΩ
精度 ±5%
额定功率 1W
温度系数 ±200ppm/℃
长*宽*高 18mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

VR68000003604JAC00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR68000003604JAC00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR68000003604JAC00 VR68000003604JAC00数据手册

VR68000003604JAC00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5065 ¥ 12.7299
10+ $ 0.9856 ¥ 8.3279
25+ $ 0.8453 ¥ 7.1424
50+ $ 0.7238 ¥ 6.1161
100+ $ 0.638 ¥ 5.3911
250+ $ 0.5443 ¥ 4.5995
500+ $ 0.4752 ¥ 4.0154
1000+ $ 0.4244 ¥ 3.5865
2500+ $ 0.4007 ¥ 3.3857
库存: 977
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.72
