首页  >  产品百科  >  WSLP2010R0150FEA

WSLP2010R0150FEA

产品分类: 贴片电阻
产品描述: 15mΩ ±1% 2W ±75ppm/℃ 2010 贴片安装 5.08mm*2.54mm*890μm
供应商型号: DMT-WSLP2010R0150FEA
供应商: 海外现货
标准整包数: 4000

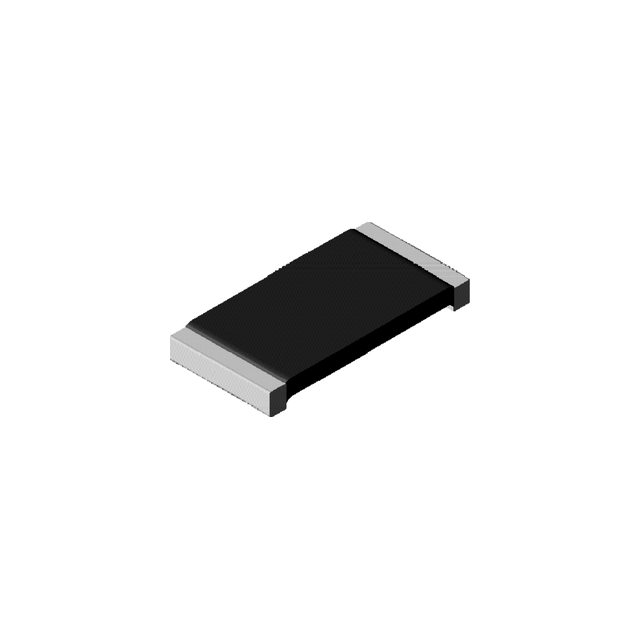

VISHAY INTERTECHNOLOGY 贴片电阻 WSLP2010R0150FEA

WSLP2010R0150FEA概述

    Vishay Dale Power Metal Strip® Resistors: Technical Overview

    1. 产品简介


    Vishay Dale推出的Power Metal Strip®电阻器是专门设计用于电流感应、电压分压和脉冲应用的高性能表面贴装电阻器。该系列产品涵盖从0.0005Ω到0.1Ω的低阻值电阻,具有高功率密度(例如,3W的功率封装在2512尺寸内)。这种电阻器以其独特的焊接构造和极低的温度系数而闻名,特别适用于工业控制、汽车电子和电源管理等领域。

    2. 技术参数


    | 型号 | 尺寸(mm) | 功率等级(W) | 阻值范围(Ω) | 重量(g/1000) |
    | :: | :: | :: | :: | :: |
    | WSLP0603 | 1.6×0.4 | 0.4 | 0.015-0.1 | 1.9 |
    | WSLP0805 | 2.0×0.5 | 0.5 | 0.005-0.1 | 4.8 |
    | WSLP1206 | 3.2×0.8 | 1.0 | 0.005-0.05 | 16.2 |
    | WSLP2010 | 5.1×2.5 | 2.0 | 0.004-0.03 | 38.9 |
    | WSLP2512 | 6.4×3.2 | 3.0 | 0.003-0.01 | 63.6 |
    这些电阻器采用固体金属镍铬或锰铜合金制造,具有低温度系数(<20 ppm/°C)。终端采用纯锡(≥200 μ")和纯镍(≥40 μ")涂层,以增强耐用性和抗硫化性能。这些电阻器能够在广泛的环境条件下工作,具体参数如下:
    - 工作温度范围:-65°C至+170°C
    - 最大工作电压:根据P R 的一半限制
    - 温度系数(TCR):根据阻值范围,TCR在±75 ppm/°C至±400 ppm/°C之间变化
    - 热电势:≤3 μV/°C
    - 最大热冲击:从-55°C到+150°C,经过1000个周期,每次保持15分钟

    3. 产品特点和优势


    - 高功率密度:Vishay Dale的Power Metal Strip®电阻器在紧凑的封装内提供了高功率处理能力,使得它们适用于空间受限的应用。
    - 卓越的稳定性:该系列电阻器在极端环境条件下仍能保持稳定的性能,通过了严格的测试,如温度循环、振动、机械冲击和负载寿命测试。
    - 低温度系数:出色的温度稳定性和小的温度系数(<20 ppm/°C)确保了精确和一致的电阻值。
    - 低热电势:低热电势(<3 μV/°C)可以减少由于温差引起的测量误差。
    - 良好的硫化抗性:独特的结构使其不受高硫环境的影响,非常适合严苛的工业环境。
    - 卓越的可靠性:AEC-Q200认证表明其具备车规级的质量和可靠性。

    4. 应用案例和使用建议


    这些电阻器广泛应用于电流感应电路、电压分压器、脉冲发生器及电源转换器中。例如,在电机驱动器中,电流感应电阻器被用来监测和保护电机免受过载损坏。此外,在开关电源设计中,这些电阻器可用于精确的电压反馈电路,以实现高效的能源转换。
    使用建议:
    - 在选择具体型号时,应根据应用所需的阻值范围和功率等级进行挑选。
    - 在焊接过程中需遵循推荐的回流焊曲线,确保良好连接和可靠性能。
    - 为提高系统稳定性,建议使用具有相同温度系数的电阻器组合,以减少由于不同材料热膨胀系数差异导致的误差。

    5. 兼容性和支持


    Vishay Dale提供多种封装形式(如带状、托盘),以满足不同的客户需要。这些电阻器与标准的表面安装工艺兼容,易于集成到现有的设计中。同时,Vishay还提供详细的技术文档和设计工具,帮助工程师优化电路设计。如有任何技术疑问,可通过技术支持邮箱进行咨询。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |
    | :: | :: |
    | 焊接后出现断路 | 检查焊接过程是否符合推荐规范,重新焊接。 |
    | 读数不稳定 | 确认所用万用表具有足够精度,并重新检查安装和连接情况。 |
    | 过热 | 检查是否存在过载情况,调整电路设计或选择更高功率等级的型号。 |
    | 表面损坏 | 确保在装配过程中避免对器件造成物理损伤。 |

    7. 总结和推荐


    综上所述,Vishay Dale的Power Metal Strip®电阻器凭借其高功率密度、卓越的稳定性和优异的可靠性,在众多应用中展现出强大的竞争力。特别是其低热电势、出色的硫化抗性以及广泛的温度工作范围,使其成为当前市场上同类产品的佼佼者。对于需要高性能、高可靠性的电路设计,推荐选用该系列电阻器。

WSLP2010R0150FEA参数

参数
电阻值 15mΩ
精度 ±1%
额定功率 2W
温度系数 ±75ppm/℃
长*宽*高 5.08mm*2.54mm*890μm
通用封装 2010
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSLP2010R0150FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSLP2010R0150FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSLP2010R0150FEA WSLP2010R0150FEA数据手册

WSLP2010R0150FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
