WFC0805R0150FE66

产品分类: 贴片电阻
产品描述: 15mΩ ±1% 500mW ±50ppm/℃ 0805 贴片安装 2mm*1.3mm*700μm
供应商型号: 3953957
供应商: 海外现货
标准整包数: 10

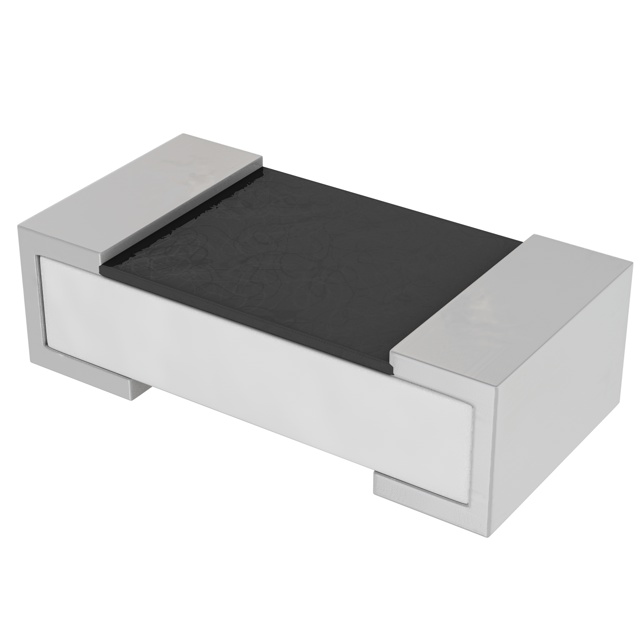

VISHAY INTERTECHNOLOGY 贴片电阻 WFC0805R0150FE66

WFC0805R0150FE66概述

    Vishay Dale Metal Foil Current Sense Resistors - 产品技术手册

    产品简介


    Vishay Dale 的金属箔电流感应电阻器是一款专为低阻值(低至0.001 Ω)应用而设计的产品。这类电阻器广泛应用于各种电子设备,如开关电源、电压调节模块、直流转换器、电池组及充电器等。此外,它们也被用于平板电脑和手机等便携式电子产品中。该系列电阻器具有超低感测电阻和低温度系数电阻(低至50 ppm/°C),能够有效减小电路板空间并提高产品的可靠性。

    技术参数


    以下为不同型号的金属箔电流感应电阻器的技术规格:
    | 型号 | 尺寸 (EIA) | 功率等级 (W) | 容差 (%) | 电阻值范围 (Ω) | 重量 (g/1000个) |
    |
    | WFC0402 | 0402 | 0.125 | 1, 2, 5 | 0.003 - 0.05 | 1.1 |
    | WFC0603 | 0603 | 0.33 | 1, 2, 5 | 0.001 - 0.005 | 3.3 |
    | WFC0603 | 0603 | 0.25 | 1, 2, 5 | 0.0051 - 0.03 | 3.3 |
    | WFC0805 | 0805 | 0.50 | 1, 2, 5 | 0.001 - 0.04 | 6.8 |
    | WFC1206 | 1206 | 1.0 | 1, 2, 5 | 0.001 - 0.05 | 17.4 |
    | WFC1206 | 1206 | 0.5 | 1, 2, 5 | 0.100 - 0.18 | 17.4 |

    产品特点和优势


    Vishay Dale 的金属箔电流感应电阻器具备以下显著优势:
    - 超低感测电阻:确保信号检测的高精度。
    - 低温度系数电阻(TCR):降低因温度变化带来的误差。
    - 小型封装:从0402到1206尺寸,显著节省电路板空间。
    - 抗硫化性能:延长产品使用寿命。
    - 材料分类明确:符合环保要求,提供详细的合规定义文档。

    应用案例和使用建议


    这种电阻器被广泛应用在需要高精度测量的场合,如电源管理系统的电流监测。例如,在开关电源和电池充电器中,可以用来监控电流流动情况。为了确保最佳性能,建议根据具体的应用需求选择合适的电阻器型号,并参考推荐的焊盘布局设计。
    使用建议:
    - 在焊接过程中,建议使用厚度大于100 μm的钢模板,以避免焊锡不足。
    - 焊接峰值温度和持续时间应控制在IR回流焊不超过260°C,波峰焊也不超过260°C。

    兼容性和支持


    Vishay Dale 的金属箔电流感应电阻器兼容传统焊料和无铅焊料的回流工艺。公司提供了详细的支持文档和包装规格说明,可以通过官方网站获得最新的技术和应用支持。

    常见问题与解决方案


    1. 问题: 阻值不准确
    解决办法: 确认选用的电阻器型号是否符合应用要求,检查焊接质量和环境温度影响。

    2. 问题: 环境适应性差
    解决办法: 检查存储条件是否符合要求,确认产品没有受到物理损坏或污染。

    总结和推荐


    总体来看,Vishay Dale 的金属箔电流感应电阻器凭借其低阻值、高精度、小巧封装以及卓越的环境适应性,在诸多应用领域展现出强大的竞争力。特别是在需要精密测量和可靠性的场合下,该系列产品是理想的选择。对于希望提升产品性能和降低成本的设计工程师来说,这款电阻器无疑是一个值得推荐的优秀解决方案。

WFC0805R0150FE66参数

参数
电阻值 15mΩ
精度 ±1%
额定功率 500mW
温度系数 ±50ppm/℃
长*宽*高 2mm*1.3mm*700μm
通用封装 0805
安装方式 贴片安装
包装方式 卷带包装

WFC0805R0150FE66厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WFC0805R0150FE66数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WFC0805R0150FE66 WFC0805R0150FE66数据手册

WFC0805R0150FE66封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.3694
100+ ¥ 1.264
500+ ¥ 1.1798
1000+ ¥ 1.1587
2500+ ¥ 1.1587
5000+ ¥ 1.1587
库存: 4067
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 13.69
