首页  >  产品百科  >  WFCP0603R0300FE66

WFCP0603R0300FE66

产品分类: 贴片电阻
产品描述: 30mΩ ±1% 500mW ±75ppm/℃ 0603 贴片安装 1.6mm*800μm*700μm
供应商型号: 3954024
供应商: 海外现货
标准整包数: 10

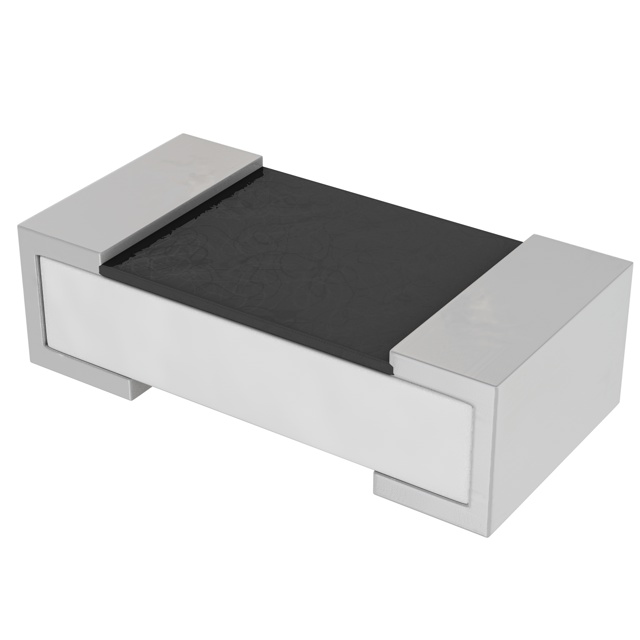

VISHAY INTERTECHNOLOGY 贴片电阻 WFCP0603R0300FE66

WFCP0603R0300FE66概述

    Vishay Dale Metal Foil Current Sense Resistors: A Comprehensive Guide

    1. 产品简介


    Vishay Dale的金属箔电流检测电阻器是一款专为高功率应用设计的精密电阻器。这些电阻器具有极低的感测电阻,有助于最小化功耗并提高效率。它们主要应用于开关电源、电压调节模块、DC/DC转换器、适配器、电池包、充电器、平板电脑和手机等领域。

    2. 技术参数


    以下是这些电流检测电阻器的主要技术规格:
    | 型号 | 封装尺寸 | 功率(W) | 电阻值范围(Ω) | 重量(g/1000件) |

    | WFCP0402 | 0402 | 0.25 | 0.0025 to 0.050 | 1.1 |
    | WFCP0508 | 0508 | 0.5 | 0.005 to 0.03 | 6.8 |
    | WFCP0603 | 0603 | 0.5 | 0.002 to 0.03 | 3.3 |
    | WFCP0612 (1W)| 0612 | 1.0 | 0.0051 to 0.03 | 14.7 |
    | WFCP0612 (2W)| 0612 | 2.0 | 0.001 to 0.005 | 14.7 |
    温度系数范围为±75至±150 ppm/°C,具体取决于电阻值。工作温度范围为-55°C至+170°C。

    3. 产品特点和优势


    - 超低感测电阻:这种设计可最大限度地减少功耗,从而提高系统的整体效率。
    - 宽侧端子构造:适用于0508和0612封装型号,具有更低的ESL(等效串联电感),适合高频应用。
    - 高功率与封装比:例如,在0612封装中达到2W功率,而在0508封装中则为0.5W。
    - 耐硫性:材料具有优异的抗硫性能,提高了在恶劣环境下的可靠性。
    - 合规性:满足各种材料分类要求,确保符合行业标准。

    4. 应用案例和使用建议


    这些电流检测电阻器广泛应用于各类电子产品中,如开关电源、DC/DC转换器、电池包和充电器等。建议在实际应用中根据不同的功率需求选择合适的封装型号。
    例如,在设计一个需要高精度和低功耗的应用时,可以选择WFCP0612(1W或2W),因为其具有较高的功率密度和较低的ESL。为了确保良好的焊接效果,建议使用厚度大于100μm的钢模板进行印刷电路板布局设计。

    5. 兼容性和支持


    这些电阻器与市场上常见的焊接工艺兼容,既支持含铅焊料也支持无铅焊料。同时,Vishay提供详细的焊接建议和技术支持文档,帮助客户实现最佳性能。

    6. 常见问题与解决方案


    以下是一些用户可能会遇到的问题及其解决方案:
    1. 焊接不良
    - 解决方案:确保使用符合规格的焊膏和正确的焊接工艺。建议查阅相关的焊接指南以获得详细指导。
    2. 温漂问题
    - 解决方案:选择适当的电阻值和封装,确保温度系数满足系统要求。使用多点测试方法来验证最终系统的稳定性。
    3. 机械强度不足
    - 解决方案:在组装过程中采用正确的压力控制,以确保焊点不会因过度压力而损坏。

    7. 总结和推荐


    总体而言,Vishay Dale的金属箔电流检测电阻器以其高功率密度、低ESL和优良的耐硫性能在市场上表现出色。无论是在效率还是可靠性方面,这些产品都具有显著的优势。因此,强烈推荐在需要高精度和低功耗的应用中使用这类电阻器。
    如果您有任何疑问或需要进一步的技术支持,请联系Vishay的技术支持团队。

WFCP0603R0300FE66参数

参数
电阻值 30mΩ
精度 ±1%
额定功率 500mW
温度系数 ±75ppm/℃
长*宽*高 1.6mm*800μm*700μm
通用封装 0603
安装方式 贴片安装
包装方式 卷带包装

WFCP0603R0300FE66厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WFCP0603R0300FE66数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WFCP0603R0300FE66 WFCP0603R0300FE66数据手册

WFCP0603R0300FE66封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1.3529
100+ ¥ 1.1427
500+ ¥ 1.0238
1000+ ¥ 1.0238
2500+ ¥ 1.0056
5000+ ¥ 0.9873
25000+ ¥ 0.9873
50000+ ¥ 0.9873
库存: 3045
起订量: 40 增量: 0
交货地:
最小起订量为:10
合计: ¥ 13.52
