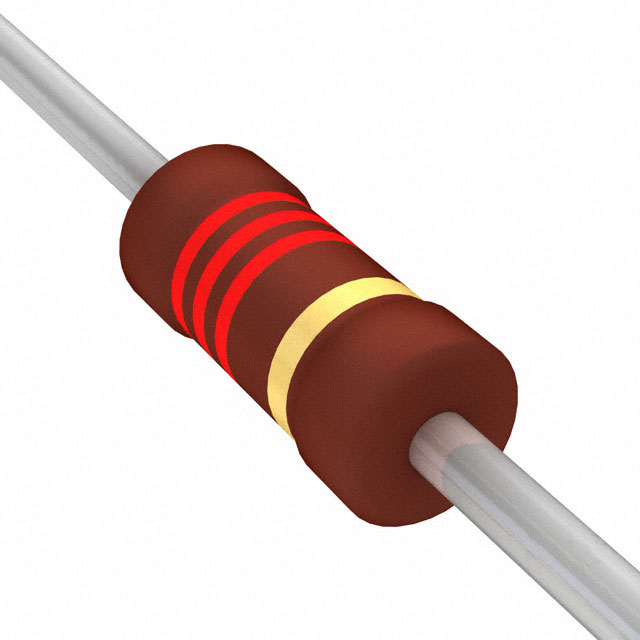

PR03000202201JAC00

产品分类: 通孔电阻
产品描述: 2.2KΩ ±5% 3W ±250ppm/℃ 0617 通孔安装 16.7mm(长度)
供应商型号: ECO-PR03000202201JAC00
供应商: 海外现货
标准整包数: 500
VISHAY INTERTECHNOLOGY 通孔电阻 PR03000202201JAC00

PR03000202201JAC00概述

    Power Metal Film Leaded Resistors (PR01, PR02, PR03)

    1. 产品简介


    描述:
    金属薄膜电阻是由高纯度陶瓷基体上涂覆一层均匀的金属合金薄膜制成。在切割出螺旋沟槽后,焊接电解铜或铜包铁连接线到端帽上。电阻器表面覆盖了一层红色的不燃性清漆,提供电气、机械和气候保护。这种涂层不耐受攻击性助焊剂和清洁溶剂。封装材料则符合IEC 60068-2-45标准,对所有清洁溶剂具有抵抗力。
    产品类型:
    - PR01, PR02, PR03型号的金属薄膜电阻
    主要功能:
    - 高功率密度
    - 定义熔断特性
    - 满足主动和被动可燃性要求
    应用领域:
    - 各种通用电源应用
    - 汽车电子
    - 照明镇流器

    2. 技术参数


    | 参数 | PR01 | PR02 | PR03 |
    ||
    | 尺寸 | 0207 | 0411 | 0411 |
    | 0617 | 0617 |
    | 电阻范围 | 0.22 Ω 至 1 MΩ | 0.33 Ω 至 1 MΩ | 1 Ω 至 1 MΩ |
    | 0.68 Ω 至 1 MΩ | 1 Ω 至 1 MΩ |
    | 电阻容差 | ± 1%, ± 5% | ± 1%, ± 5% | ± 1%, ± 5% |
    | 温度系数 | ± 250 ppm/K | ± 250 ppm/K | ± 250 ppm/K |
    | 额定耗散,P70 | 1 W | 2 W | 1.3 W |
    | R < 1 Ω | 0.6 W | 1.2 W | - |
    | 1.6 W | - |
    | 热阻(Rth) | 135 K/W | 75 K/W | 115 K/W |
    | 60 K/W | 75 K/W |
    | 最大工作电压(Umax. AC/DC) | 350 V | 500 V | 750 V |
    | E系列 | E24, E96 (± 1%), E24 (± 5%) | E24, E96 (± 1%), E24 (± 5%) | E24, E96 (± 1%), E24 (± 5%) |

    3. 产品特点和优势


    - 高功率密度:这些电阻能够在较小的封装内实现高功率消耗,如1 W / 0207尺寸到3 W / 0617尺寸。
    - 定义熔断特性:允许在特定条件下实现可预测的熔断行为。
    - 高可靠性:满足IEC 60115-1中的活跃和被动可燃性要求,AEC-Q200认证(适用于PR01和PR02)。
    - 适用广泛的应用场景:适用于汽车电子、照明镇流器等领域的电源应用。

    4. 应用案例和使用建议


    应用案例:
    - 在汽车电子中的电源系统。
    - 在照明系统的电源控制和调光装置中使用。
    使用建议:
    - 设计时考虑温度上升的影响,合理安排散热措施以确保长期稳定工作。
    - 使用合适的焊接合金和板材以保持装配的可靠性。

    5. 兼容性和支持


    - 兼容性:电阻器与电路板上的其他元件具有良好的兼容性。
    - 支持和维护:Vishay提供技术支持和产品质量保证,确保长期稳定运行。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 温度过高 | 改进散热设计,增加散热片 |
    | 电阻值漂移 | 调整负载和温度限值以保持稳定性 |

    7. 总结和推荐


    综合评估:
    - 这些电阻器具备高功率密度、可靠性和广泛的适用性,特别适合于汽车电子和照明等应用。
    - 推荐:强烈推荐用于需要高功率密度且对稳定性有严格要求的应用场景。
    通过详细的规格和技术参数对比,这些金属薄膜电阻展现了卓越的技术特性和应用潜力。

PR03000202201JAC00参数

参数 值
电阻值 2.2KΩ
精度 ±5%
额定功率 3W
温度系数 ±250ppm/℃
长*宽*高 16.7mm(长度)
通用封装 0617
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 盒装,卷带装

PR03000202201JAC00厂商介绍

Vishay是从事分立电子元件等的公司。其业务主要涉及电阻、MOSFET、二极管、电容器等分立元件,应用于汽车、工业、通信等八大领域,在全球17个国家设有69个制造基地。

在云汉芯城,用户可通过完整 MPN、产品类别或 BOM 查询 Vishay Intertechnology 相关型号,如 SMBJ5.0CA、SN65HVD3082EDR、6N137、MMBT2222A 等,并进一步核对 datasheet、库存、MOQ/SPQ、交期、合规文件需求和可替代型号信息。

【采购提示】型号规格请以 datasheet 为准;库存、价格、MOQ/SPQ 和交期请以实时查询、RFQ 回复或销售确认为准。

PR03000202201JAC00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR03000202201JAC00 PR03000202201JAC00数据手册

PR03000202201JAC00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.0911 ¥ 0.7714
5000+ $ 0.0911 ¥ 0.7714
库存: 13500
