FC0402E50R0BBT1

产品分类: 贴片电阻
产品描述: 50Ω ±0.1% 50mW ±25ppm/℃ 0402 贴片安装 1.07mm*560μm*840μm
供应商型号: TS-FC0402E50R0BBT1
供应商: 海外现货
标准整包数: 1000

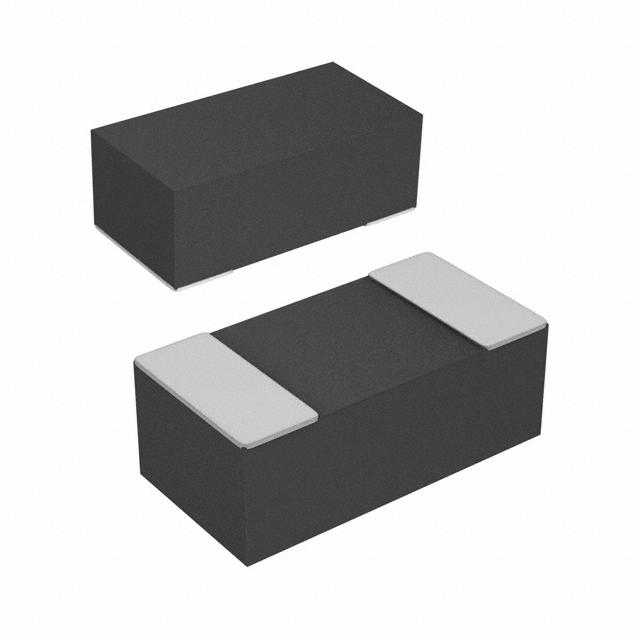

VISHAY INTERTECHNOLOGY 贴片电阻 FC0402E50R0BBT1

FC0402E50R0BBT1概述

    高频表面贴装芯片电阻FC系列技术手册

    1. 产品简介


    FC系列芯片电阻由Vishay Dale公司设计,专为高频率应用(高达40GHz)而优化。它们的特点在于极低的内部电抗,能够在很宽的频率范围内表现出几乎纯电阻的特性。通过专用激光边缘修剪技术,FC系列电阻可以实现高达0.1%的精度。
    产品类型:高频表面贴装芯片电阻
    主要功能:作为高频率下的纯电阻使用
    应用领域:低噪声放大器、衰减、端接匹配

    2. 技术参数


    FC系列芯片电阻的关键技术参数如下:
    | 参数 | 值 | 备注 |
    |
    | 尺寸 | 0402, 0505, 0603, 0805, 1005, 1206
    | 电阻范围 | 10Ω 至 1000Ω
    | 温度系数 (TCR) | ±25 ppm/°C 至 ±100 ppm/°C | -55°C 至 +125°C |
    | 容差 | ±0.1% 至 ±5.0% | +25°C |
    | 稳定性 | ΔR ±0.02% (2000h @ 70°C)
    | 工作电压 | 30V 至 75V
    | 操作温度范围 | -55°C 至 +155°C
    | 存储温度范围 | -55°C 至 +155°C
    | 电噪声 | < -35 dB
    | 贴片类型 | 镀金(可选择焊锡)

    3. 产品特点和优势


    FC系列电阻的独特优势包括:
    - 小型标准尺寸:0402封装使得它们非常适合紧凑空间的设计需求。
    - 低内部电抗:小于10mΩ,确保在高频应用中的性能。
    - 低温度系数:低至±25 ppm/°C,适用于各种环境温度条件。
    - 精度高:通过激光边缘修剪技术,可以达到0.1%的精度。
    - 耐久性强:在特定条件下,稳定性可以保持在±0.02%。

    4. 应用案例和使用建议


    FC系列电阻广泛应用于低噪声放大器、衰减器和终端匹配电路。例如,在无线通信系统中,它们可以用作射频匹配网络的一部分。使用建议包括:
    - 在高频环境下,建议选择低电容、低电感的型号以减少寄生效应。
    - 使用环境温度较高时,注意热管理,避免过高的工作温度影响电阻稳定性和寿命。

    5. 兼容性和支持


    FC系列电阻与常见的PCB材料兼容,并且提供了多种封装形式(如0402, 0505等),方便集成到不同设计中。Vishay公司提供详尽的技术支持和维护文档,包括RoHS合规性声明和封装信息,以确保符合环保要求。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题:电阻的稳定性不佳
    解决方案:确保正确安装,并控制环境温度在规定的范围内。
    - 问题:电噪声较大
    解决方案:检查焊接质量和接地是否良好,必要时增加屏蔽措施。

    7. 总结和推荐


    综上所述,FC系列芯片电阻凭借其小体积、高精度、低温度系数和良好的高频性能,在高频应用领域具有显著优势。对于需要高精度、低噪声和宽温范围工作的应用,FC系列是理想的选择。因此,强烈推荐在设计高频电子设备时选用FC系列电阻。
    本文档中的信息仅供参考,具体参数请参阅最新版的官方技术手册。

FC0402E50R0BBT1参数

参数
电阻值 50Ω
精度 ±0.1%
额定功率 50mW
温度系数 ±25ppm/℃
长*宽*高 1.07mm*560μm*840μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FC0402E50R0BBT1厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

FC0402E50R0BBT1数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY FC0402E50R0BBT1 FC0402E50R0BBT1数据手册

FC0402E50R0BBT1封装设计

查看详情并下载
Symbol
Footprint
3D Model
