NFR2500001008JA500

产品分类: 通孔电阻
产品描述: 1Ω ±5% 333mW ±200ppm/℃ 插件 通孔安装 6.5mm(长度)
供应商型号: 9473939
供应商: 海外现货
标准整包数: 10
VISHAY INTERTECHNOLOGY 通孔电阻 NFR2500001008JA500

NFR2500001008JA500概述

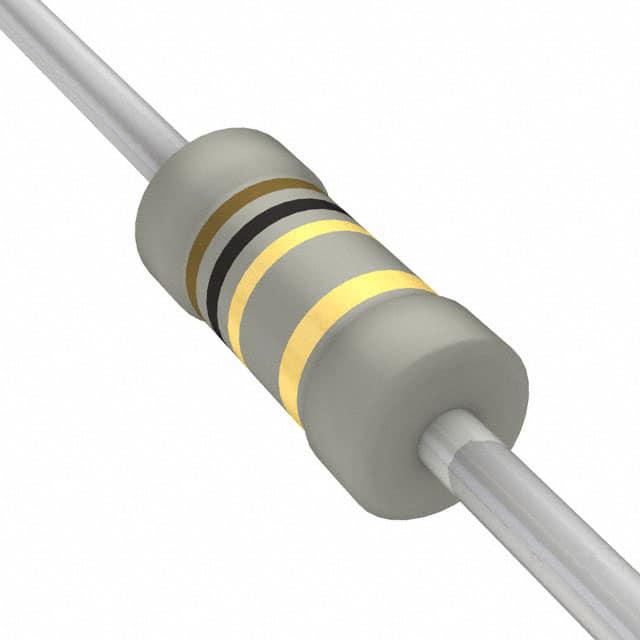

    Vishay BCcomponents NFR25 and NFR25H Fusible Metal Film Leaded Resistors

    1. 产品简介


    Vishay BCcomponents 提供的 NFR25 和 NFR25H 型号为金属薄膜电阻器,具有过载保护功能,适用于音频、视频等多种应用场景。这些电阻器通过在高纯度陶瓷基体上沉积一层均质的金属合金膜,并切割螺旋槽,焊接铜连接线来实现稳定的电气性能。封装过程采用灰黑色阻燃涂料,以提供电气、机械和气候防护。

    2. 技术参数


    - 电阻范围:NFR25 和 NFR25H 的电阻范围均为 0.22 Ω 至 15 kΩ。
    - 电阻公差:± 5%。
    - 额定功率:NFR25 为 0.33 W,NFR25H 为 0.5 W。
    - 热阻:NFR25 为 240 K/W,NFR25H 为 150 K/W。
    - 温度系数:
    - 0.22 Ω ≤ R ≤ 4.7 Ω:≤ ± 200 ppm/K。
    - 4.7 Ω ≤ R ≤ 15 Ω:≤ ± 200 ppm/K。
    - 15 Ω ≤ R ≤ 15 kΩ:≤ ± 100 ppm/K。
    - 最大工作电压:NFR25 为 250 V DC 或 RMS,NFR25H 为 350 V DC 或 RMS。
    - 环境条件:耐湿热(56 天)后最大变化率为 ± (1% R + 0.05 Ω)。

    3. 产品特点和优势


    - 金属薄膜技术:提高稳定性和长期可靠性。
    - 过载保护:在无火灾风险的情况下承受大量过载电流。
    - 铅(Pb)无接触点:适应无铅和含铅焊料工艺。
    - 耐溶剂:适用于多种清洁溶剂,符合 IEC 60068-2-45 标准。

    4. 应用案例和使用建议


    - 音频和视频设备:可应用于音频和视频处理电路,确保电路稳定运行。
    - 建议:安装时保持与印刷电路板(PCB)的最小距离为 1 mm,以避免过热影响。

    5. 兼容性和支持


    - 兼容性:与多种电路设计兼容,适合各种电子产品。
    - 支持和维护:厂商提供详细的测试方法和技术文档,有助于用户进行维护和故障排除。

    6. 常见问题与解决方案


    - 问题:电阻值超出公差范围。
    - 解决方案:检查安装环境是否满足规范要求,重新焊接并进行校准。
    - 问题:温度漂移严重。
    - 解决方案:确保使用时处于制造商推荐的工作温度范围内。

    7. 总结和推荐


    NFR25 和 NFR25H 型号提供了可靠的电阻解决方案,特别适合音频和视频设备等应用场景。凭借其出色的过载保护和良好的温度稳定性,这些电阻器在市场上具有很强的竞争力。强烈推荐在需要高稳定性和可靠性的场合使用这些产品。

NFR2500001008JA500参数

参数
电阻值
精度 ±5%
额定功率 333mW
温度系数 ±200ppm/℃
长*宽*高 6.5mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装

NFR2500001008JA500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NFR2500001008JA500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY NFR2500001008JA500 NFR2500001008JA500数据手册

NFR2500001008JA500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.6764
100+ ¥ 0.5124
500+ ¥ 0.5124
1000+ ¥ 0.4591
2500+ ¥ 0.4591
5000+ ¥ 0.4427
25000+ ¥ 0.4427
50000+ ¥ 0.4427
库存: 11574
起订量: 80 增量: 0
交货地:
最小起订量为:10
合计: ¥ 6.76
直接购买
加入购物车
