首页  >  产品百科  >  WSL06121L000FEA

WSL06121L000FEA

产品分类: 贴片电阻
产品描述: 1mΩ ±1% 1W ±250ppm/℃ 0612 贴片安装 1.5mm*3.05mm*710μm
供应商型号: 71-WSL06121L000FEA
供应商: Mouser
标准整包数: 1

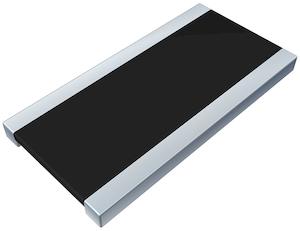

VISHAY INTERTECHNOLOGY 贴片电阻 WSL06121L000FEA

WSL06121L000FEA概述

    Vishay Dale WSL 系列电阻器技术手册

    1. 产品简介


    Vishay Dale 的 WSL 系列电阻器采用宽终端设计,专为高功率密度而优化。该系列属于 Power Metal Strip® 电阻器,提供低电感(< 1 nH)和低热电动势(< 3 μV/°C),非常适合电流感应、电压分压和脉冲应用。该系列产品具备卓越的硫化抗性,并且通过了 AEC-Q200 认证,适用于广泛的工业和汽车应用。

    2. 技术参数


    - 型号及规格
    - WSL0612:0.120 × 0.060 英寸(3.05 × 1.50 毫米),额定功率 1 W,电阻值范围 0.75 mΩ 至 5 mΩ
    - WSL1020:0.200 × 0.100 英寸(5.08 × 2.54 毫米),额定功率 2 W,电阻值范围 1 mΩ 至 6 mΩ
    - 电气特性
    - 电阻精度:±0.5%、±1.0% 和 ±5.0%
    - 工作温度范围:-65°C 到 +170°C
    - 最大工作电压:由功率/能量耗散决定
    - 温度系数:组件总温度系数(TCR)在 +250 ppm/°C(对于 0.75 mΩ 和 1.9 mΩ),元素 TCR < 20 ppm/°C
    - 封装尺寸
    - WSL0612:0.120 × 0.060 英寸(3.05 × 1.50 毫米)
    - WSL1020:0.200 × 0.100 英寸(5.08 × 2.54 毫米)

    3. 产品特点和优势


    - 高功率密度:宽终端设计使得功率到面积比显著提高,在 1020 和 0612 封装内分别达到 2 W 和 1 W。
    - 焊接构造:全焊接结构,特别适合电流感应、电压分压和脉冲应用。
    - 低电阻值:通过专利处理技术,可产生低至 0.00075 Ω 的电阻值。
    - 硫化抗性:不会受高硫环境影响,确保长期稳定运行。
    - 低电感和低热电动势:< 1 nH 和 < 3 μV/°C,确保高频性能。

    4. 应用案例和使用建议


    - 应用案例:WSL 系列广泛应用于电流感应、电压分压、脉冲应用和汽车传感器等。其低电感和低热电动势特性尤其适合高频信号处理和高速开关电路。
    - 使用建议:在使用过程中,建议根据具体应用场景选择合适的电阻值和封装尺寸。确保良好的散热措施,特别是在大电流应用时,以避免过热损坏。

    5. 兼容性和支持


    - 兼容性:WSL 系列与其他标准 SMD 封装的电子元件兼容,可以方便地集成到现有的 PCB 设计中。
    - 支持服务:Vishay 提供详尽的技术支持和售后服务,包括在线设计工具和客户定制选项。

    6. 常见问题与解决方案


    - 问题 1:电阻器过热损坏?
    - 解决办法:检查负载条件,确保不超过最大功率等级。增加散热片以改善散热效果。
    - 问题 2:电阻值变化过大?
    - 解决办法:确认焊接工艺,确保所有焊点质量良好。检查环境温度变化对电阻值的影响。


    7. 总结和推荐


    Vishay Dale 的 WSL 系列电阻器凭借其高功率密度、低电感、低热电动势和优良的硫化抗性,成为了电流感应和脉冲应用的理想选择。推荐在需要高性能、高可靠性的工业和汽车电子设备中使用。
    通过上述详细的介绍和分析,我们可以看出 WSL 系列电阻器在技术性能和实际应用中的优越表现,值得推荐给需要高性能电子元件的工程设计项目。

WSL06121L000FEA参数

参数
电阻值 1mΩ
精度 ±1%
额定功率 1W
温度系数 ±250ppm/℃
长*宽*高 1.5mm*3.05mm*710μm
通用封装 0612
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

WSL06121L000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL06121L000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL06121L000FEA WSL06121L000FEA数据手册

WSL06121L000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.2995 ¥ 10.9808
10+ $ 0.8522 ¥ 7.2007
25+ $ 0.6521 ¥ 5.5098
100+ $ 0.5511 ¥ 4.6568
250+ $ 0.473 ¥ 3.9972
500+ $ 0.4136 ¥ 3.4953
4000+ $ 0.3465 ¥ 2.9279
库存: 3676
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 10.98
直接购买
加入购物车
