PR03000201201JAC00

产品分类: 通孔电阻
产品描述: 1.2KΩ ±5% 3W ±250ppm/℃ 通孔安装 16.7mm(长度)
供应商型号: ECO-PR03000201201JAC00
供应商: 海外现货
标准整包数: 500

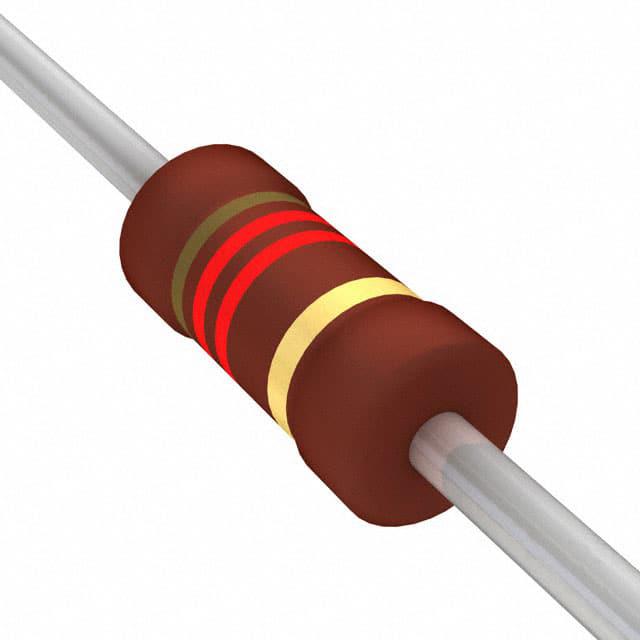

VISHAY INTERTECHNOLOGY 通孔电阻 PR03000201201JAC00

PR03000201201JAC00概述

    # Vishay BCcomponents Power Metal Film Leaded Resistors

    产品简介


    Vishay BCcomponents 的 Power Metal Film Leaded Resistors(金属薄膜引线电阻)采用高级陶瓷基底,表面沉积一层均匀的金属合金膜,并通过精密激光刻蚀形成螺旋状沟槽。此系列电阻适用于多种一般用途的电源应用,并具备高功率密度、定义良好的熔断特性、及优良的耐火性,适用于汽车电子、照明镇流器等多种场合。

    技术参数


    | 参数 | PR01 | PR02 | PR03 |
    ||
    | 尺寸(DIN) | 0207 | 0411 | 0617 |
    | 阻值范围 | 0.22Ω至1MΩ | 0.33Ω至1MΩ | 0.68Ω至1MΩ |
    | 容差 | ±1%;±5% | ±1%;±5% | ±1%;±5% |
    | 温度系数 | ±250 ppm/K | ±250 ppm/K | ±250 ppm/K |
    | 额定功率(P70) | 1W | 2W | 3W |
    | 最大电压(Umax) | 350V AC/DC | 500V AC/DC | 750V AC/DC |
    | 结温升高(Rth) | 135 K/W | 75 K/W | 60 K/W |

    产品特点和优势


    1. 高功率密度:可在紧凑封装内实现高达1W到3W的额定功率。
    2. 定义明确的熔断特性:确保电路保护性能。
    3. 技术先进:采用金属薄膜技术,达到IEC 60115-1标准的主动和被动阻燃要求。
    4. 车规级认证:PR01和PR02型号通过AEC-Q200认证,适合于汽车电子行业。
    5. 稳定性好:经过严格的耐久性和湿度测试,阻值漂移小,可靠性高。

    应用案例和使用建议


    应用案例
    - 汽车电子:应用于车载充电器、电机控制系统等。
    - 照明镇流器:用于调节电流并控制光源亮度。
    使用建议
    - 在高温环境中使用时,注意散热设计以防止过热。
    - 选择合适的安装位置,保持适当的距离,以便有效地进行热传导。

    兼容性和支持


    - 该系列电阻具有广泛的尺寸和阻值选择,可轻松适应不同应用场景。
    - 提供详尽的技术支持和文档资源,帮助用户更好地理解产品特性和正确使用方法。

    常见问题与解决方案


    1. 问题:焊接点温度过高,影响使用寿命?
    - 解决方案:选择合适材料的焊料和PCB板,增加热沉。

    2. 问题:在高压环境下使用,发现电阻值波动较大?
    - 解决方案:检查周围环境是否符合产品使用条件,必要时更换更适合的产品型号。

    总结和推荐


    Vishay BCcomponents 的金属薄膜引线电阻以其优异的电气性能和稳定性,在众多应用中表现出色。无论是汽车电子还是普通工业用途,这些电阻均能满足需求。总体而言,该系列产品因其卓越的性能和广泛的应用范围而值得推荐。
    以上是针对Vishay BCcomponents Power Metal Film Leaded Resistors的技术手册内容整理的文章,希望对您有所帮助。

PR03000201201JAC00参数

参数
电阻值 1.2KΩ
精度 ±5%
额定功率 3W
温度系数 ±250ppm/℃
长*宽*高 16.7mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装,卷带包装

PR03000201201JAC00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PR03000201201JAC00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PR03000201201JAC00 PR03000201201JAC00数据手册

PR03000201201JAC00封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.0911 ¥ 0.7714
5000+ $ 0.0911 ¥ 0.7714
库存: 2000
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 385.7
