WSL0603R0200FEA18

产品分类: 贴片电阻
产品描述: 20mΩ ±1% 200mW ±75ppm/℃ 0603 贴片安装 1.52mm*760μm*530μm
供应商型号: F-WSL0603R0200FEA18
供应商: 海外现货
标准整包数: 5000

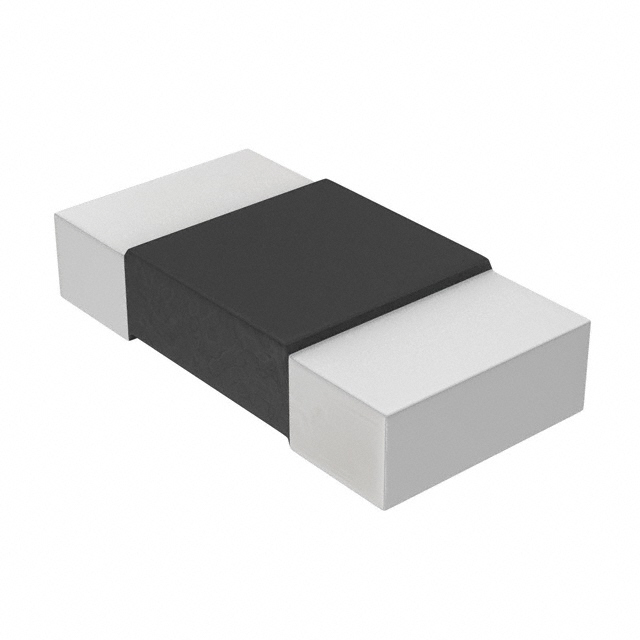

VISHAY INTERTECHNOLOGY 贴片电阻 WSL0603R0200FEA18

WSL0603R0200FEA18概述

    Vishay Dale WSL...18 High Power Surface Mount Resistors

    1. 产品简介


    Vishay Dale 的WSL...18系列高功率电阻器是表面贴装型金属条电阻器,专为电流检测、电压分压和脉冲应用而设计。这些电阻器不仅具有低电阻值(最低可至0.0005 Ω),还具备出色的硫化抵抗能力、极低的电感(0.5 nH至5 nH)和热电动势(< 3 μV/°C),并且已通过AEC-Q200认证。

    2. 技术参数


    | 型号 | 尺寸 | 功率等级(P70°C) | 电阻值范围 | 容差 | 重量(g/1000 pieces) |
    |
    | WSL0603...18 | 0603 | 0.20 W | 0.01-0.1Ω | ±0.5% | 1.9 |
    | WSL0805...18 | 0805 | 0.25 W | 0.005-0.2Ω | ±0.5% | 4.8 |
    | WSL1206...18 | 1206 | 0.5 W | 0.005-0.2Ω | ±0.5% | 16.2 |
    | WSL2010...18 | 2010 | 1.0 W | 0.004-0.5Ω | ±0.5% | 38.9 |
    | WSL2512...18 | 2512 | 2.0 W | 0.003-0.04Ω| ±0.5% | 63.6 |
    特性参数
    - 组件温度系数(TCR):包含终端在内的总TCR,测量范围从-55°C到150°C。
    - 最大工作电压:最高可达(P x R)^(1/2)。
    - 工作温度范围:-65°C至+170°C。

    3. 产品特点和优势


    - 全焊接结构:适用于各种电流检测、电压分压及脉冲应用。
    - 低电阻值:通过独特的加工技术实现,最低电阻值为0.0005 Ω。
    - 硫化抵抗力:不会受到高硫环境的影响。
    - 超低电感:仅为0.5 nH至5 nH。
    - 低热电动势:低于3 μV/°C。
    - AEC-Q200认证:适用于汽车领域的高标准要求。

    4. 应用案例和使用建议


    这些电阻器广泛应用于电源管理、电机驱动、汽车电子、工业控制等领域。在使用过程中,可以参考以下建议:
    - 电源管理:确保正确匹配电路,避免过载。
    - 电机驱动:在高温环境中使用时,注意散热问题。
    - 汽车电子:需要符合汽车电子的高可靠性标准。

    5. 兼容性和支持


    这些电阻器采用标准封装,易于与其他标准组件配合使用。Vishay Dale 提供详尽的技术支持和维护服务,帮助客户解决问题并确保产品稳定运行。

    6. 常见问题与解决方案


    - 问题1:如何处理电阻器发热?
    解决办法:确保良好的散热机制,选择合适尺寸的电阻器以降低热量。

    - 问题2:如何选择合适的型号?
    解决办法:根据具体的应用场景和需求,选择合适的电阻值和尺寸。

    7. 总结和推荐


    Vishay Dale 的WSL...18系列高功率电阻器凭借其出色的性能和多功能性,在各类应用中表现出色。这些电阻器具有极低的电阻值、优异的硫化抵抗能力和高可靠性,非常推荐用于对精度和稳定性要求较高的应用场合。如果你正在寻找高性能的表面贴装电阻器,WSL...18系列无疑是一个理想的选择。

WSL0603R0200FEA18参数

参数
电阻值 20mΩ
精度 ±1%
额定功率 200mW
温度系数 ±75ppm/℃
长*宽*高 1.52mm*760μm*530μm
通用封装 0603
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WSL0603R0200FEA18厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL0603R0200FEA18数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL0603R0200FEA18 WSL0603R0200FEA18数据手册

WSL0603R0200FEA18封装设计

查看详情并下载
Symbol
Footprint
3D Model
