首页  >  产品百科  >  WFMB2512R2200FEA

WFMB2512R2200FEA

产品分类: 贴片电阻
产品描述: 220mΩ ±1% 3W ±50ppm/℃ 2512 贴片安装 6.35mm*3.18mm*650μm
供应商型号: LM-3102741
供应商: 海外现货
标准整包数: 5

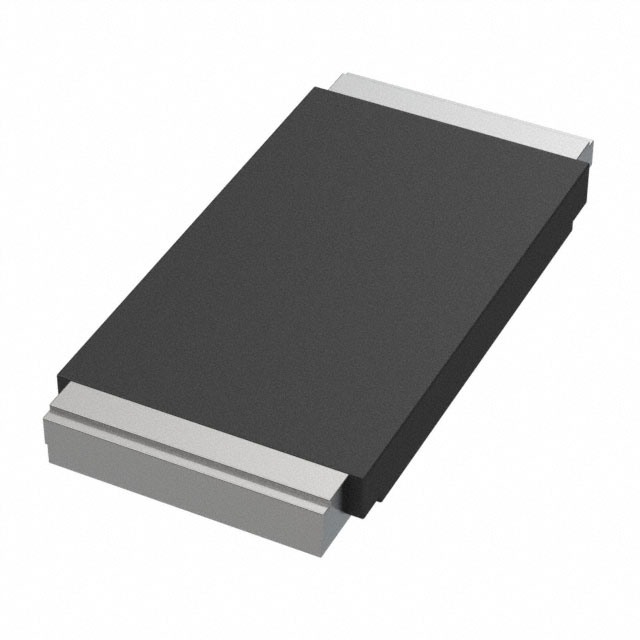

VISHAY INTERTECHNOLOGY 贴片电阻 WFMB2512R2200FEA

WFMB2512R2200FEA概述

    Vishay Dale Power Metal Plate™ Current Sense Resistors

    产品简介


    Vishay Dale Power Metal Plate™ Current Sense Resistors是一款专为电流感应和脉冲应用设计的表面贴装高功率电阻。它们适用于多种场合,如开关和线性电源供应、仪器仪表、功率放大器、分流器、电源逆变器和电池管理等领域。该系列电阻包括两种尺寸:2010和2512,提供低值电阻(10 mΩ到500 mΩ),并且具备出色的性能和可靠性。

    技术参数


    以下是不同型号的Power Metal Plate™ Current Sense Resistors的技术规格和性能参数:
    | 全球型号 | 尺寸(in) | 功率等级 | 电阻范围(Ω) | 重量(g/1000 pieces) |

    | WFMA2010 | 2010 | 3.0 W | 0.010 - 0.0329 | 32 |
    | WFMA2010 | 2010 | 2.0 W | 0.010 - 0.0329 | 32 |
    | WFMB2010 | 2010 | 3.0 W | 0.033 - 0.500 | 32 |
    | WFMB2010 | 2010 | 2.0 W | 0.033 - 0.500 | 32 |
    | WFMA2512 | 2512 | 4.0 W | 0.010 - 0.0329 | 41 |
    | WFMA2512 | 2512 | 3.0 W | 0.010 - 0.0329 | 41 |
    | WFMB2512 | 2512 | 4.0 W | 0.033 - 0.500 | 41 |
    | WFMB2512 | 2512 | 3.0 W | 0.033 - 0.500 | 41 |
    这些电阻的工作温度范围为-65°C至+170°C,具有非常低的热感系数(< 20 ppm/°C)。在不同环境温度下,它们的温度系数有所不同,但总体上都非常稳定。此外,这些电阻还具备低热电动势(< 3 μV/°C),适合在高精度要求的应用中使用。

    产品特点和优势


    1. 低电阻值范围:提供了从10 mΩ到500 mΩ的广泛选择,非常适合需要精确电流测量的应用。
    2. 低热感系数:即使在温度变化较大的环境下也能保持稳定的电阻值,非常适合高精度测量。
    3. 低热电动势:有助于提高信号质量和测量精度。
    4. 高功率等级:最大终端温度可达110°C(2010型号)和95°C(2512型号),能够承受较大的电流负载。
    5. AEC-Q200认证:通过了汽车行业标准的认证,确保了在恶劣环境下的可靠性和稳定性。

    应用案例和使用建议


    - 开关电源和线性电源供应:这些电阻可以用于监测电源输出的电流,从而保证系统的稳定运行。
    - 功率放大器:在音频设备中,这些电阻可用于监控电流,以防止过载。
    - 电池管理系统:用于监测电池的充放电电流,延长电池寿命。
    使用建议:
    - 在高温环境下使用时,应确保散热良好,避免过热导致电阻损坏。
    - 进行精密测量时,尽量减少外部干扰,以获得更准确的结果。

    兼容性和支持


    这些电阻采用无铅包装(EB),并且可以通过标准的表面贴装工艺进行安装。制造商提供了详细的封装说明和焊接建议,以便于客户顺利集成到自己的电路中。

    常见问题与解决方案


    1. 如何测试电阻的性能?
    - 可以参考手册中的测试条件和测试极限,或者联系Vishay的客户服务获取更多帮助。
    2. 如何处理过热情况?
    - 选择适当的散热措施,例如增加散热片,确保工作环境温度不超出规定的最大终端温度。
    3. 如何防止静电损害?
    - 确保在操作过程中采取防静电措施,如佩戴防静电手环。

    总结和推荐


    Vishay Dale Power Metal Plate™ Current Sense Resistors以其卓越的性能和广泛的应用范围,在众多行业中具有显著的市场竞争力。无论是对精度要求极高的应用场景还是需要稳定性的环境,这些电阻都能提供可靠的解决方案。强烈推荐给那些需要高性能、高精度电流检测的工程师和技术人员。
    希望这篇综述能够为您提供所需的信息,并帮助您更好地理解和应用这些优秀的电流感测电阻。如果您有任何进一步的技术问题或需要更多信息,请随时联系Vishay的技术支持团队。

WFMB2512R2200FEA参数

参数
电阻值 220mΩ
精度 ±1%
额定功率 3W
温度系数 ±50ppm/℃
长*宽*高 6.35mm*3.18mm*650μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WFMB2512R2200FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WFMB2512R2200FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WFMB2512R2200FEA WFMB2512R2200FEA数据手册

WFMB2512R2200FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
