首页  >  产品百科  >  HVR2500002204JA100

HVR2500002204JA100

产品分类: 通孔电阻
产品描述: 2.2MΩ ±5% 250mW ±200ppm/℃ 通孔安装 6.5mm(长度)
供应商型号: 9477187
供应商: 海外现货
标准整包数: 1

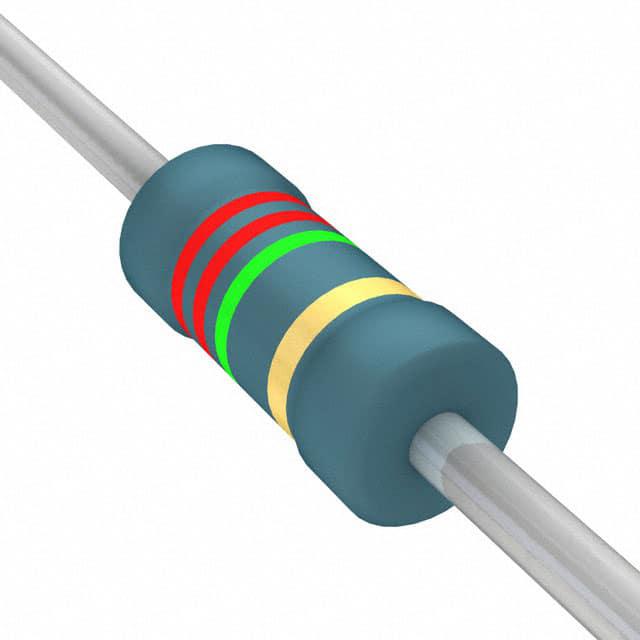

VISHAY INTERTECHNOLOGY 通孔电阻 HVR2500002204JA100

HVR2500002204JA100概述

    高阻值高电压金属膜电阻:HVR25 和 HVR37

    产品简介


    HVR25 和 HVR37 是 Vishay BCcomponents 生产的金属膜引线型电阻器。它们以其高阻值(最高可达10 MΩ)和高耐压能力(最高可达3.5 kV)而著称。这些电阻器适用于电源供应、电子镇流器、白色家电和电视等多种应用场景。其独特的设计使其具备了小尺寸、高脉冲加载能力和良好的焊接兼容性等特点,使得它们在电子工程领域具有广泛的适用性。

    技术参数


    - 基本参数
    - 电阻范围:100 kΩ 至 10 MΩ
    - 电阻精度:±5% 或 ±1%
    - 温度系数:±200 ppm/K
    - 等级分类:55/155/56(温度范围 -55°C 到 +155°C;湿热长期试验 56天)

    - 额定功率和最大电压
    - 额定功率:0.25 W(HVR25)/ 0.5 W(HVR37)
    - 最大直流电压:1600 V(HVR25)/ 3500 V(HVR37)
    - 最大交流电压:1150 V(HVR25)/ 2500 V(HVR37)
    - 长期稳定性
    - 负载老化测试(1000小时,额定功率):±(5% R + 0.1Ω)(HVR25)/ ±(1.5% R + 0.1Ω)(HVR37)
    - 潮湿热试验(56天):±(1.5% R + 0.1Ω)
    - 焊锡测试
    - 焊锡测试(10秒,260°C):±(1% R + 0.1Ω)

    产品特点和优势


    - 高脉冲负载能力:HVR25 和 HVR37 可以承受高达10 kV的峰值脉冲电压,这是许多其他电阻器所无法比拟的。
    - 小尺寸:两种型号的尺寸分别只有 0207/0411,这使得它们非常适合于空间受限的应用场合。
    - 良好的焊接兼容性:这些电阻器兼容无铅和含铅焊料工艺,为制造商提供了更大的灵活性。
    - 稳定性和可靠性:通过一系列严格的测试验证,这些电阻器在各种极端环境下都能保持出色的稳定性和可靠性。

    应用案例和使用建议


    - 电源供应:这些电阻器可以用于电源供应中的限流和分压,确保电路在各种条件下的稳定运行。
    - 电子镇流器:在荧光灯和LED灯等照明设备中,这些电阻器可用于控制电流和防止过压,延长灯管寿命。
    - 白色家电:例如微波炉和洗碗机中的高压部分,这些电阻器可以有效分担电压并保护敏感部件。
    - 电视:在电视的电源部分,这些电阻器可以提供稳定的分压和限流,提高整体性能。

    兼容性和支持


    这些电阻器与其他电子元件和设备的兼容性非常好,可以轻松集成到现有的电路系统中。Vishay BCcomponents 提供全面的技术支持和售后服务,包括技术咨询、产品维护和故障排除服务,确保客户在使用过程中获得最佳体验。

    常见问题与解决方案


    - 问题一:电阻器在高温下表现不稳定
    - 解决方案:选择更高额定温度的型号,并确保电路设计中包含有效的散热措施。

    - 问题二:电阻值漂移
    - 解决方案:使用温度系数更低的型号,并确保在安装过程中严格遵循焊接规范。

    - 问题三:电阻器在长时间使用后出现故障
    - 解决方案:进行定期维护检查,及时更换老化的部件,并考虑使用更高额定功率的型号以降低负载。

    总结和推荐


    HVR25 和 HVR37 金属膜电阻器以其高阻值、高耐压能力和出色的可靠性,在多个应用领域中表现出色。它们的小尺寸、高脉冲负载能力和良好的焊接兼容性,使其成为众多工程师的理想选择。强烈推荐这些电阻器用于需要高可靠性和稳定性的应用场景。

HVR2500002204JA100参数

参数
电阻值 2.2MΩ
精度 ±5%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 6.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 盒装

HVR2500002204JA100厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

HVR2500002204JA100数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY HVR2500002204JA100 HVR2500002204JA100数据手册

HVR2500002204JA100封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.6656
50+ ¥ 0.6656
100+ ¥ 0.6656
250+ ¥ 0.5042
500+ ¥ 0.5042
1000+ ¥ 0.4518
5000+ ¥ 0.4437
10000+ ¥ 0.4437
库存: 221
起订量: 76 增量: 0
交货地:
最小起订量为:50
合计: ¥ 33.28
直接购买
加入购物车
