首页  >  产品百科  >  WSL2512R0470FEA

WSL2512R0470FEA

产品分类: 贴片电阻
产品描述: 47mΩ ±1% 1W ±75ppm/℃ 2512 贴片安装 6.35mm*3.18mm*890μm
供应商型号: C413485
供应商: 国内现货
标准整包数: 1

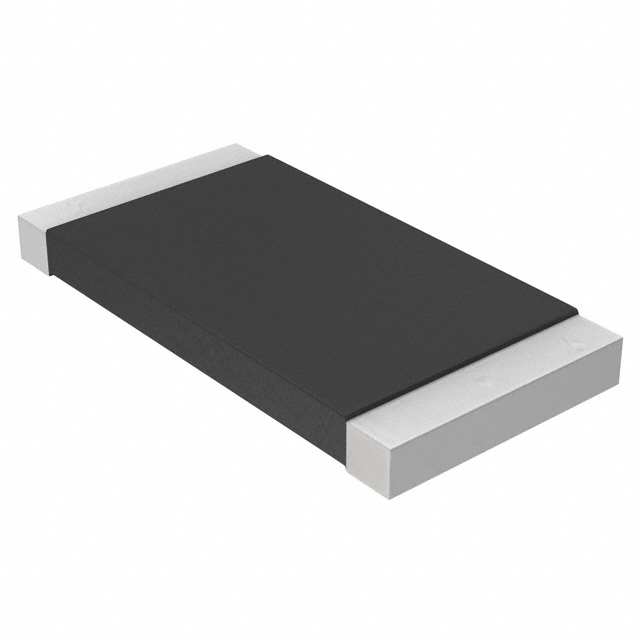

VISHAY INTERTECHNOLOGY 贴片电阻 WSL2512R0470FEA

WSL2512R0470FEA概述

    Vishay Dale Zero Ohm Jumper (WSL...9) 技术手册解析

    1. 产品简介


    Vishay Dale 的 WSL...9 系列零欧姆跳线(Zero Ohm Jumper)是一款采用固态铜条设计的表面贴装设备(Surface Mount Device, SMD),具有非常低的电阻值(最大为 0.0002Ω)和极低的电感(小于 2 nH)。这些零欧姆跳线适用于各种需要通过电流但不需要显著电阻的应用场合。

    2. 技术参数


    以下是 WSL...9 系列零欧姆跳线的主要技术参数:
    | 尺寸代码 | 电流等级(A) | 重量(g/1000 pieces) | 最大电阻值(Ω) |

    | 0603 | 32 | 1.9 | 0.0002 |
    | 0805 | 35 | 4.8 | 0.0002 |
    | 1206 | 50 | 16.2 | 0.0002 |
    | 2010 | 71 | 38.9 | 0.0002 |
    | 2512 | 100 | 63.6 | 0.0002 |

    3. 产品特点和优势


    - 全铜构造:Vishay Dale WSL...9 零欧姆跳线采用全铜材料制造,并配有可焊接的端子,确保优异的电气性能。
    - 高温涂层封装:这些产品经过高温涂层封装处理,能够在恶劣环境下提供稳定的性能。
    - 超低电感:小于 2 nH 的电感使得这些跳线在高频应用中表现出色。
    - RoHS 合规性:所有型号均为无铅(Lead-free)产品,符合 RoHS 标准。

    4. 应用案例和使用建议


    - 应用案例:这些零欧姆跳线常用于 PCB 设计中作为电路连接点或电流通路,例如在调试过程中临时替换特定电阻值,或在 PCB 布局时进行快速原型制作。
    - 使用建议:在使用过程中,需注意选择合适的尺寸代码以匹配预期的工作电流。另外,在焊接前确认焊盘尺寸符合标准,避免因尺寸不符导致接触不良或焊接质量问题。

    5. 兼容性和支持


    - 兼容性:Vishay Dale 的 WSL...9 系列产品与其他 SMD 元件兼容,能够方便地集成到现有的 PCB 设计中。
    - 支持:对于任何技术问题,用户可以联系 Vishay 的技术支持团队,获取详细的帮助和支持。

    6. 常见问题与解决方案


    - 问题1:如何确定正确的尺寸代码?
    - 解决方案:根据应用所需的电流等级选择相应的尺寸代码。例如,如果需要处理高达 100A 的电流,则应选择 2512 尺寸代码。

    - 问题2:焊接过程中需要注意什么?
    - 解决方案:确保焊盘尺寸符合规范要求,并使用适当的焊接温度和时间,以避免焊接不良或损坏元件。

    7. 总结和推荐


    总体而言,Vishay Dale 的 WSL...9 系列零欧姆跳线具有优异的电气性能和耐用性,适用于多种应用场景。这些跳线以其极低的电阻值和电感,以及 RoHS 合规性,使其成为电子工程师在 PCB 设计和原型开发过程中的理想选择。我们强烈推荐使用这些高质量的产品来满足您的需求。
    通过本文档的详细介绍,相信您已经对 Vishay Dale 的 WSL...9 系列零欧姆跳线有了全面的了解。无论是在设计阶段还是在实际应用中,它们都是值得信赖的选择。

WSL2512R0470FEA参数

参数
电阻值 47mΩ
精度 ±1%
额定功率 1W
温度系数 ±75ppm/℃
长*宽*高 6.35mm*3.18mm*890μm
通用封装 2512
安装方式 贴片安装
应用等级 汽车级
包装方式 卷带包装

WSL2512R0470FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL2512R0470FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL2512R0470FEA WSL2512R0470FEA数据手册

WSL2512R0470FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2.3342
10+ ¥ 1.8244
30+ ¥ 1.6059
库存: 12
起订量: 1 增量: 2000
交货地:
最小起订量为:1
合计: ¥ 2.33
