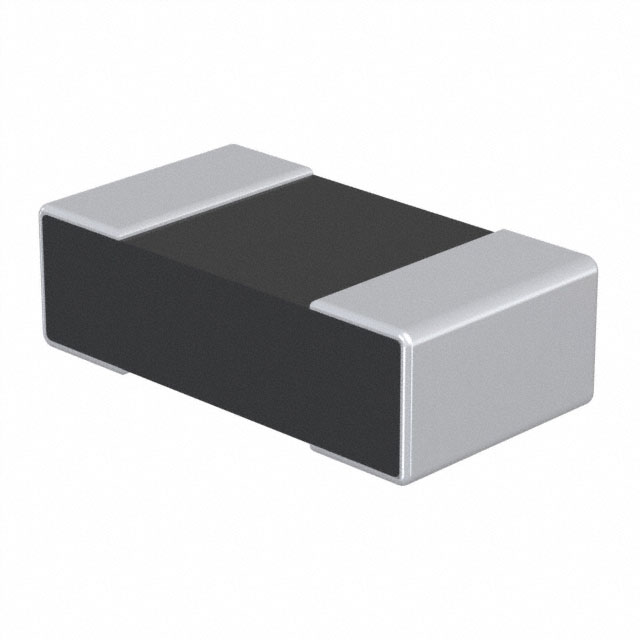

FC0402E50R0BST0

产品分类: 贴片电阻
产品描述: 50Ω ±0.1% 50mW ±25ppm/℃ 0402 贴片安装 1.07mm*560μm*380μm
供应商型号: F-FC0402E50R0BST0
供应商: 海外现货
标准整包数: 100
VISHAY INTERTECHNOLOGY 贴片电阻 FC0402E50R0BST0

FC0402E50R0BST0概述

    Vishay Dale FC系列薄膜表面贴装电阻

    产品简介


    Vishay Dale的FC系列薄膜表面贴装电阻是一种专门设计用于高频应用的高性能电阻器。这些电阻器具有极低的内部电抗,能够在很宽的频率范围内表现出几乎纯电阻的行为。该系列产品特别适用于要求高精度和稳定性的应用,如低噪声放大器、衰减器和终端匹配电路。

    技术参数


    - 电阻范围:10Ω 至 1000Ω
    - 阻值精度:±0.1% 至 ±5.0%
    - 温度系数(TCR):±25 ppm/°C 至 ±100 ppm/°C
    - 工作电压:30V 至 75V
    - 额定功率:
    - 0402 尺寸:50mW
    - 0505 尺寸:125mW
    - 0603 尺寸:125mW
    - 0805 尺寸:200mW
    - 1005 尺寸:250mW
    - 1206 尺寸:330mW
    - 工作温度范围:-55°C 至 +155°C
    - 存储温度范围:-55°C 至 +155°C
    - 噪声水平:< -35 dB

    产品特点和优势


    1. 低内部电抗:在高频应用中表现出色,内部电抗小于10mΩ。
    2. 高精度阻值:通过激光边缘修整技术实现高精度,达到0.1%的精度。
    3. 优异的温度稳定性:TCR最低可达±25 ppm/°C。
    4. 小型封装:标准尺寸为0402,适合紧凑型设计。
    5. 环氧粘合端接:提供额外的可靠性。
    6. 材料分类:符合RoHS标准。

    应用案例和使用建议


    FC系列电阻广泛应用于多种高频电路,如低噪声放大器、衰减器和终端匹配电路。在实际应用中,建议关注以下几个方面:
    1. 选择合适的尺寸:根据所需的功率等级和空间限制选择适当的尺寸。
    2. 注意散热:在高温环境下工作时,确保良好的散热措施以保持稳定性。
    3. 使用合适的应用板:为避免引入额外寄生效应,建议使用低介电常数材料制成的测试板。

    兼容性和支持


    FC系列电阻支持多种封装形式,包括0402至1206尺寸,满足不同应用场景的需求。厂商提供全面的技术支持和维护服务,包括在线技术支持和产品资料下载。

    常见问题与解决方案


    - Q:FC系列电阻的噪声水平是多少?
    - A: 噪声水平小于-35dB,可有效降低信号失真。
    - Q:FC系列电阻的最大工作电压是多少?
    - A: 最大工作电压范围为30V至75V,具体数值取决于封装尺寸。
    - Q:FC系列电阻是否支持RoHS标准?
    - A: 是的,所有型号均符合RoHS标准,确保环保合规。

    总结和推荐


    Vishay Dale FC系列薄膜表面贴装电阻以其卓越的高频性能、高精度和广泛的适用性,在电子设计领域具有显著的竞争优势。对于需要高频和高精度电阻的应用场合,我们强烈推荐使用这一系列的产品。

FC0402E50R0BST0参数

参数
电阻值 50Ω
精度 ±0.1%
额定功率 50mW
温度系数 ±25ppm/℃
长*宽*高 1.07mm*560μm*380μm
通用封装 0402
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

FC0402E50R0BST0厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

FC0402E50R0BST0数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY FC0402E50R0BST0 FC0402E50R0BST0数据手册

FC0402E50R0BST0封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.2566 ¥ 10.6437
200+ $ 1.2454 ¥ 10.5487
300+ $ 1.2342 ¥ 10.4537
库存: 500
起订量: 100 增量: 100
交货地:
最小起订量为:100
合计: ¥ 1064.37
