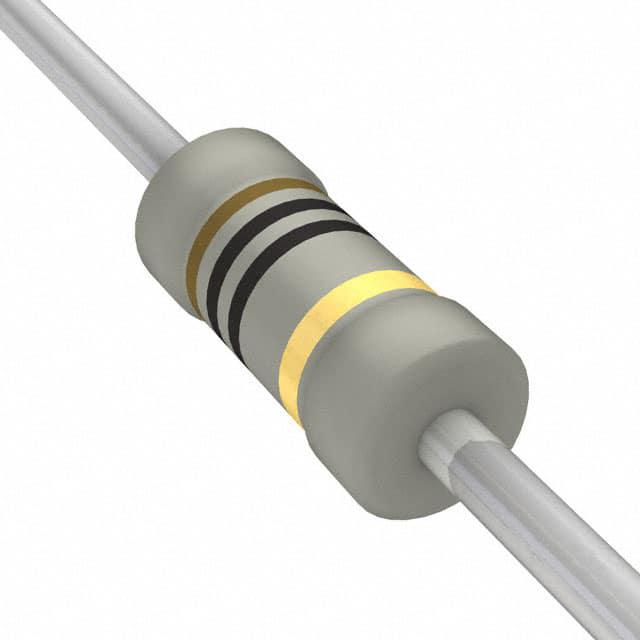

NFR2500001009JR500

产品分类: 通孔电阻
产品描述: 10Ω ±5% 333mW ±200ppm/℃ 通孔安装 6.5mm(长度)
供应商型号: PPC10ATR-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 通孔电阻 NFR2500001009JR500

NFR2500001009JR500概述


    产品简介


    产品类型:金属薄膜保险电阻
    主要功能:这些电阻通过金属合金薄膜沉积在高品质陶瓷基体上,具有过载保护能力,同时避免火灾风险。
    应用领域:广泛应用于音频、视频等领域。

    技术参数


    - 电阻范围:NFR25: 0.22Ω 至 15kΩ;NFR25H: 0.22Ω 至 15kΩ
    - 电阻精度:±5%
    - 额定耗散功率:NFR25: 0.33W;NFR25H: 0.5W
    - 热阻:NFR25: 240K/W;NFR25H: 150K/W
    - 温度系数:
    - 0.22Ω ≤ R ≤ 4.7Ω: ±200 ppm/K
    - 4.7Ω ≤ R ≤ 15Ω: ±200 ppm/K
    - 15Ω ≤ R ≤ 15kΩ: ±100 ppm/K
    - 最大工作电压:NFR25: 250V;NFR25H: 350V
    - 基本规范:IEC 60 115-1
    - 环境类别(IEC 60068-1):55/155/56

    产品特点和优势


    - 金属薄膜技术:采用金属薄膜技术,提供高度稳定的电阻值。
    - 过载保护:具有过载保护功能,不会引发火灾风险。
    - 宽泛的过载电流范围:能够承受不同范围的过载电流。
    - 无铅焊接点:采用纯锡镀层,兼容无铅和含铅的焊接过程。
    - 材料分类:符合特定合规定义。

    应用案例和使用建议


    应用案例:
    - 音频系统:用于扬声器或放大器中的分压电路。
    - 视频系统:用于电视机或投影仪中的调节电路。
    使用建议:
    - 确保工作环境温度不超出额定范围。
    - 在使用时保持适当的散热条件,以延长使用寿命。

    兼容性和支持


    - 兼容性:NFR25 和 NFR25H 具有良好的兼容性,适用于多种应用场景。
    - 支持:厂商提供了详尽的技术文档和测试报告,可在线查询相关支持信息。

    常见问题与解决方案


    1. 问题:电阻在高温下发生漂移。
    解决方案:确保安装位置远离高温源,或选择更高耐温等级的型号。

    2. 问题:过载后电阻失效。
    解决方案:检查电路设计,确认负载在允许范围内。

    总结和推荐


    综上所述,NFR25 和 NFR25H 系列金属薄膜保险电阻具备出色的过载保护能力和高可靠性,适合多种应用场景。推荐用户根据具体需求选择合适的产品型号,结合相应的使用建议,能够有效提升系统稳定性。

NFR2500001009JR500参数

参数
电阻值 10Ω
精度 ±5%
额定功率 333mW
温度系数 ±200ppm/℃
长*宽*高 6.5mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

NFR2500001009JR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NFR2500001009JR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY NFR2500001009JR500 NFR2500001009JR500数据手册

NFR2500001009JR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
