首页  >  产品百科  >  WSR5R0300FEA

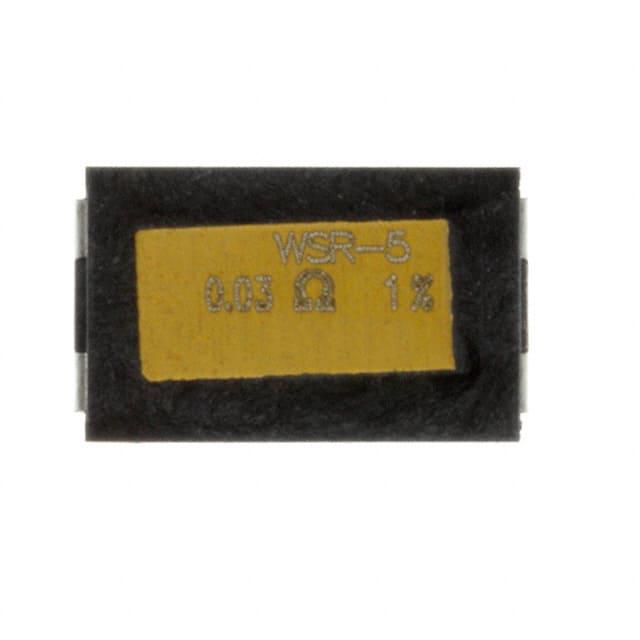

WSR5R0300FEA

产品分类: 贴片电阻
产品描述: 30mΩ ±1% 5W ±75ppm/℃ 4527 贴片安装 11.56mm*6.98mm*2.54mm
供应商型号: WSR5R0300FEA
供应商: 国内现货
标准整包数: 1500
VISHAY INTERTECHNOLOGY 贴片电阻 WSR5R0300FEA

WSR5R0300FEA概述

    Vishay Dale WSR High Power Resistors 技术手册

    产品简介


    Vishay Dale 的WSR高功率电阻系列是专为电流感应、电压分压及脉冲应用设计的表面贴装型低阻值(最低可达0.001Ω)金属条电阻器。这些电阻器采用焊接结构,并经过模具高温封装,具有出色的热管理能力和硫化抗性。它们广泛应用于汽车、工业控制和通信设备等领域。

    技术参数


    - 尺寸: 4527 (11.56mm x 2.41mm x 2.54mm)
    - 额定功率: 5.0W(终端温度≤120°C)
    - 阻值范围: 0.001Ω至0.3Ω
    - 重量: 每1000件约476克
    - 耐电压: >500VAC
    - 绝缘电阻: >10^9Ω
    - 工作温度范围: -65°C至+275°C
    - 最大工作电压: √(P x R)
    - 温度系数: 0.01Ω至0.3Ω范围内为±75ppm/°C;0.005Ω至0.0099Ω范围内为±110ppm/°C;0.004Ω至0.0049Ω范围内为±300ppm/°C;0.003Ω至0.0039Ω范围内为±450ppm/°C;0.002Ω至0.0029Ω范围内为±600ppm/°C;0.001Ω至0.0019Ω范围内为±750ppm/°C

    产品特点和优势


    - 高可靠性: 所有的焊接结构确保了高可靠性,适合各种电流感应和脉冲应用。
    - 低阻值: 使用独特的加工工艺,可以生产出低至0.001Ω的极低阻值电阻。
    - 硫化抗性: 构造上不受高硫环境影响,具有出色的硫化抗性。
    - 低温系数: 元件的温度系数低于20ppm/°C,有助于减少温度变化对电路的影响。
    - 低电感: 电感值仅为0.5nH至5nH,适用于高速信号处理应用。
    - 低热电动势: 低至<3μV/°C,保证了电路的稳定性和精确度。
    - AEC-Q200认证: 适用于汽车级产品。

    应用案例和使用建议


    - 电流感应: 由于其低阻值和低电感特性,WSR电阻器特别适合用于电流感应应用,能够提供准确的电流测量。
    - 电压分压: 在需要高精度电压分压的应用中,WSR电阻器因其高稳定性而表现出色。
    - 脉冲应用: 高温封装和焊接结构使其能够承受高压脉冲,适合脉冲应用场合。
    使用建议:
    - 保持环境清洁: 为了防止硫化影响,建议在清洁无硫环境中安装。
    - 考虑散热设计: 尽管WSR电阻器具备良好的热管理能力,但长时间高功率运行时仍需注意散热。

    兼容性和支持


    - 兼容性: WSR电阻器可与其他标准表面贴装工艺兼容,方便集成到现有系统中。
    - 支持和维护: Vishay提供详尽的技术文档和在线资源,帮助用户解决常见问题并进行优化。

    常见问题与解决方案


    - 问题: 环境中的硫化会影响电阻器的性能吗?
    解决方案: WSR电阻器经过特殊构造,能有效抵抗高硫环境的影响。安装时尽量避免高硫环境,以延长使用寿命。
    - 问题: 如何验证电阻器的正确工作温度范围?
    解决方案: 可以通过环境测试(如高温存储、低温暴露等)来验证其性能是否符合要求。

    总结和推荐


    综上所述,Vishay Dale的WSR高功率电阻器凭借其低阻值、低电感、硫化抗性以及优良的热管理能力,在多种应用场合下表现出色。无论是汽车、工业还是通信领域,都值得推荐使用。如果您正在寻找高性能且稳定的低阻值电阻器,WSR无疑是一个优秀的选择。

WSR5R0300FEA参数

参数
电阻值 30mΩ
精度 ±1%
额定功率 5W
温度系数 ±75ppm/℃
长*宽*高 11.56mm*6.98mm*2.54mm
通用封装 4527
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 散装,卷带包装

WSR5R0300FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSR5R0300FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSR5R0300FEA WSR5R0300FEA数据手册

WSR5R0300FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1500+ ¥ 8.136
3000+ ¥ 8.0682
4500+ ¥ 7.9326
7500+ ¥ 7.797
10500+ ¥ 7.7292
库存: 10500
起订量: 1500 增量: 1500
交货地:
最小起订量为:1500
合计: ¥ 12204
