MBA02040C2490FRP00

产品分类: 通孔电阻
产品描述: 249Ω ±1% 400mW ±50ppm/℃ 通孔安装 3.6mm(长度)
供应商型号: TS-MBA02040C2490FRP00
供应商: 海外现货
标准整包数: 5000

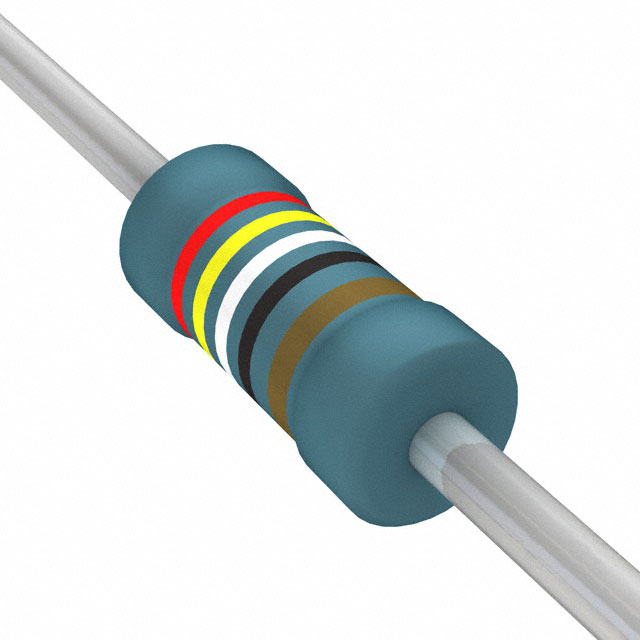

VISHAY INTERTECHNOLOGY 通孔电阻 MBA02040C2490FRP00

MBA02040C2490FRP00概述

    # Vishay Beyschlag Professional Metal Film Leaded Resistors: Technical Overview

    产品简介


    Vishay Beyschlag推出的MBA/SMA 0204、MBB/SMA 0207和MBE/SMA 0414系列专业金属薄膜引线电阻器是通用型电阻器,广泛应用于对可靠性和稳定性要求较高的专业电子领域。这些电阻器具有出色的温度系数和宽泛的阻值范围,适用于工业控制、通信设备、汽车电子及医疗仪器等多个关键领域。
    主要功能
    - 高精度电阻,适配各种电路设计需求。
    - 长期稳定性佳,能够承受恶劣的工作环境。
    - 适应不同应用需求,提供多种封装和参数组合。
    应用领域
    - 工业自动化与控制
    - 通信网络设备
    - 汽车电子(如传感器接口)
    - 医疗器械(如电源模块)

    技术参数


    以下是针对该系列产品的重要技术规格:
    | 参数 | MBA/SMA 0204 | MBB/SMA 0207 | MBE/SMA 0414 |
    ||
    | 封装尺寸 | 0204 | 0207 | 0414 |
    | 阻值范围 | 0.22 Ω 至 10 MΩ | 0.22 Ω 至 22 MΩ | 0.22 Ω 至 22 MΩ |
    | 额定功率 | 0.4 W | 0.6 W | 1.0 W |
    | 最大电压 | 200 V AC/DC | 350 V AC/DC | 500 V AC/DC |
    | 温度系数 | ±50 ppm/K 或 ±25 ppm/K | ±50 ppm/K 或 ±25 ppm/K | ±50 ppm/K 或 ±25 ppm/K |
    | 环境温度范围 | -55°C 至 +155°C | -55°C 至 +155°C | -55°C 至 +155°C |
    | 精度等级 | ±0.5%、±1%、±2%、±5% | ±0.5%、±1%、±2%、±5% | ±0.5%、±1%、±2%、±5% |
    其他技术特性:
    - 绝缘电压等级高,支持长时间运行稳定性。
    - 良好的焊接性能,适合自动化组装工艺。

    产品特点和优势


    1. 高可靠性:通过了严格的国际标准认证(如CECC和AEC-Q200),确保长期稳定运行。
    2. 宽范围阻值选择:从0.22 Ω到22 MΩ,满足多样化电路需求。
    3. 优异的温度特性:采用先进的薄膜技术,温度系数低至±25 ppm/K。
    4. 多封装形式:提供轴向、径向等多种安装方式,适应复杂布局。
    5. 兼容性强:可支持铅(Pb)自由焊接工艺,符合RoHS标准。

    应用案例和使用建议


    应用场景
    - 在工业环境中,用于电机控制和信号调理电路。
    - 在通信领域,作为负载电阻或保护元件。
    - 在汽车领域,用于电压分压或限流应用。
    使用建议
    - 设计时需考虑散热设计,尤其是在高功率条件下工作时,合理布置电阻器以避免局部过热。
    - 确保连接焊点牢固,推荐使用无铅锡焊工艺。
    - 针对特定应用场景,优先选用阻值范围优化的产品。

    兼容性和支持


    该系列电阻器具有良好的兼容性,能够与其他主流电路板设计无缝集成。Vishay提供全面的技术支持服务,包括产品选型指导和定制化服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 表面温度上升较快 | 增加PCB板散热孔或增加铜箔面积 |
    | 电阻值漂移过大 | 更换更高精度的产品 |
    | 安装后出现焊接不良 | 检查焊接温度和时间设置 |

    总结和推荐


    Vishay Beyschlag的MBA/SMA 0204、MBB/SMA 0207和MBE/SMA 0414系列金属薄膜引线电阻器凭借其高精度、宽范围和优良的稳定性,在多个高端电子应用中表现出色。无论是工业控制还是通信设备,这些电阻器均能提供卓越的性能支持。
    推荐结论
    强烈推荐在对稳定性要求较高的电子系统中使用此系列电阻器。其优异的设计和制造质量使其成为行业内首选产品之一。

MBA02040C2490FRP00参数

参数
电阻值 249Ω
精度 ±1%
额定功率 400mW
温度系数 ±50ppm/℃
长*宽*高 3.6mm(长度)
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

MBA02040C2490FRP00厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

MBA02040C2490FRP00数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY MBA02040C2490FRP00 MBA02040C2490FRP00数据手册

MBA02040C2490FRP00封装设计

查看详情并下载
Symbol
Footprint
3D Model
