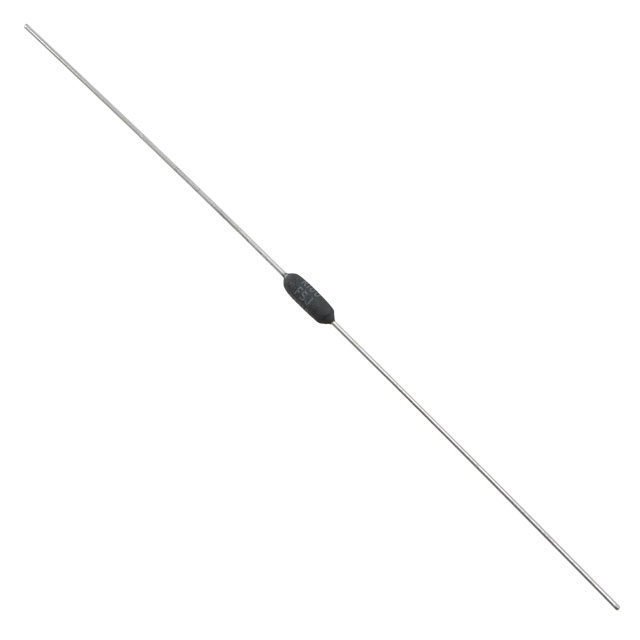

RWR81S1000FRB12

产品分类: 通孔电阻
产品描述: 100Ω ±1% 1W ±20ppm/℃ 插件 导线安装 6.35mm(长度)
供应商型号: 71-RWR81S1000FRB12
供应商: Mouser
标准整包数: 1
VISHAY INTERTECHNOLOGY 通孔电阻 RWR81S1000FRB12

RWR81S1000FRB12概述

    电子元器件产品技术手册:Vishay Dale MIL-PRF-39007 军用级线绕电阻器

    1. 产品简介


    Vishay Dale 的 MIL-PRF-39007 军用级线绕电阻器(型号为 RWR)是一种高品质、高可靠性的电子元件,适用于广泛的军事和工业应用。这些电阻器通过焊接构造设计,确保了卓越的稳定性和抗振性能。它们广泛应用于航空航天、雷达系统、通信设备等领域,为系统提供了必要的精确电阻值。

    2. 技术参数


    以下是 RWR 系列电阻器的主要技术参数:
    | 型号 | 功率等级 (W) | 电阻范围 (Ω) | 容差 (%) | 重量 (g) |

    | RWR81S | 1 | 0.499 至 1K | ±0.1 | 0.21 |
    | RWR81N | 1 | 0.499 至 499 | ±0.5 | 0.21 |
    | RWR82S | 1.5 | 0.499 至 1.3K | ±0.1 | 0.23 |
    | RWR82N | 1.5 | 0.499 至 649 | ±0.5 | 0.23 |
    | RWR80S | 2 | 0.499 至 3.16K | ±0.1 | 0.34 |
    | RWR80N | 2 | 0.499 至 1.58K | ±0.5 | 0.34 |
    | RWR71S | 2 | 0.499 至 12.1K | ±0.1 | 0.90 |
    | RWR71N | 2 | 0.499 至 6.04K | ±0.5 | 0.90 |
    | RWR89S | 3 | 0.499 至 4.12K | ±0.1 | 0.70 |
    | RWR89N | 3 | 0.499 至 2.05K | ±0.5 | 0.70 |
    | RWR74S | 5 | 0.499 至 12.1K | ±0.1 | 4.20 |
    | RWR74N | 5 | 0.499 至 6.04K | ±0.5 | 4.20 |
    | RWR84S | 7 | 0.499 至 12.4K | ±0.1 | 3.60 |
    | RWR84N | 7 | 0.499 至 6.19K | ±0.5 | 3.60 |
    | RWR78S | 10 | 0.499 至 39.2K | ±0.1 | 9.00 |
    | RWR78N | 10 | 0.499 至 19.6K | ±0.5 | 9.00 |

    3. 产品特点和优势


    - 高耐温性能:最高工作温度可达 250°C,适用于极端环境条件。
    - 焊接结构:采用全焊接构造,提供更强的机械强度和可靠性。
    - 低电感性:特定型号(如 RWR82N 和 RWR82S)采用非感应焊接方式,适用于需要低电感的应用场合。
    - 高可靠性:通过 MIL-PRF-39007 认证,符合军用标准,具有高可靠性和长期稳定性。
    - 多样化的选择:提供多种功率等级、电阻范围及封装形式,满足不同应用场景的需求。

    4. 应用案例和使用建议


    RWR 系列电阻器广泛应用于各类军用设备,例如雷达、通信系统、航空航天设备等。它们特别适合于需要高精度、高稳定性和高可靠性的场合。以下是一些使用建议:
    - 在高频应用中,建议选用非感应焊接类型的电阻器,以减少寄生电感的影响。
    - 高温环境中,应确保散热良好,避免过热导致的性能下降。
    - 为确保长期稳定性和可靠性,建议定期进行电气和机械测试。

    5. 兼容性和支持


    RWR 系列电阻器与其他标准电子元件具有良好的兼容性,可以方便地集成到现有系统中。Vishay 提供全面的技术支持和服务,包括产品选型、设计咨询、售后技术支持等。此外,购买时可选择不同的包装形式(如散装和带卷),以便根据具体需求进行选择。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 电阻器失效 | 检查电源电压是否超出额定范围,检查安装是否正确,确保散热良好。 |
    | 工作温度过高 | 确保在规定的温度范围内工作,使用合适的散热措施。 |
    | 测量误差大 | 使用高精度的测量仪器,确保接线无误,避免外部干扰。 |

    7. 总结和推荐


    Vishay Dale 的 MIL-PRF-39007 军用级线绕电阻器在性能和可靠性方面表现出色,适用于各种严苛的工业和军用环境。其独特的高耐温性能、焊接结构和低电感性使其成为许多应用的理想选择。对于需要高精度、高稳定性和高可靠性的场合,强烈推荐使用 RWR 系列电阻器。

RWR81S1000FRB12参数

参数
电阻值 100Ω
精度 ±1%
额定功率 1W
温度系数 ±20ppm/℃
长*宽*高 6.35mm(长度)
通用封装 插件
安装方式 导线安装
应用等级 军用级
零件状态 在售
包装方式 散装

RWR81S1000FRB12厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

RWR81S1000FRB12数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY RWR81S1000FRB12 RWR81S1000FRB12数据手册

RWR81S1000FRB12封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.8 ¥ 116.61
10+ $ 9.5472 ¥ 80.6738
50+ $ 7.7112 ¥ 65.1596
100+ $ 7.1172 ¥ 60.1403
250+ $ 6.174 ¥ 52.1703
500+ $ 5.88 ¥ 49.686
1000+ $ 5.544 ¥ 46.8468
库存: 43
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 116.61
