首页  >  产品百科  >  NFR2500001009JA500

NFR2500001009JA500

产品分类: 通孔电阻
产品描述: 10Ω ±5% 333mW ±200ppm/℃ 插件,D2.5XL6.5MM 通孔安装 6.5mm(长度)
供应商型号: DMT-NFR2500001009JA500
供应商: 海外现货
标准整包数: 5000

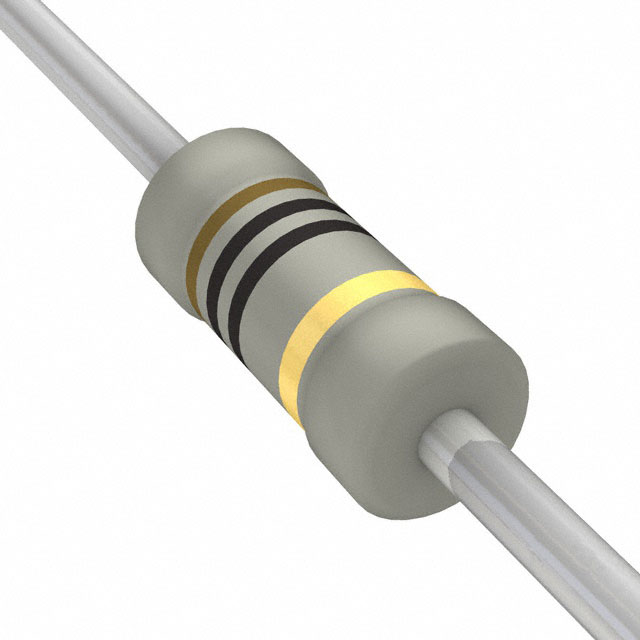

VISHAY INTERTECHNOLOGY 通孔电阻 NFR2500001009JA500

NFR2500001009JA500概述

    Vishay BCcomponents NFR25/NFR25H Fusible Metal Film Leaded Resistors

    1. 产品简介


    Vishay BCcomponents 提供的 NFR25 和 NFR25H 系列电阻器属于金属膜导线电阻器。这些电阻器采用高纯度陶瓷体上沉积的一层均质合金薄膜制成,经过螺旋沟槽切割并在端帽焊接铜连接线后,用阻燃灰色涂料进行封装。它们具有良好的电气、机械和气候保护性能,且封装材料符合 IEC 60068-2-45 标准的清洁溶剂要求。NFR25 和 NFR25H 系列电阻器主要用于音频和视频领域。

    2. 技术参数


    | 参数 | NFR25 | NFR25H |
    |
    | 阻值范围 | 0.22 Ω 至 15 kΩ | 0.22 Ω 至 15 kΩ |
    | 阻值容差 | ± 5% | ± 5% |
    | 额定耗散功率 | 0.33 W | 0.5 W |
    | 热阻 | 240 K/W | 150 K/W |
    | 温度系数 | ≤ ± 200 ppm/K | ≤ ± 200 ppm/K |
    ≤ ± 100 ppm/K | ≤ ± 100 ppm/K |
    | 最大工作电压 | 250 V DC 或 RMS | 350 V DC 或 RMS |
    | 基本规范 | IEC 60 115-1 | IEC 60 115-1 |

    3. 产品特点和优势


    - 过载保护:这些电阻器提供可靠的过载保护,不会引起火灾风险。过载电流范围广泛,具体数值可以参考熔断特性图。
    - 无铅焊点:采用无铅焊点设计,兼容无铅及含铅的焊接工艺。
    - 耐气候性:这些电阻器在极端环境下表现出色,耐高温和湿度。
    - 兼容性好:材料分类符合RoHS标准,适用于多种应用场合。

    4. 应用案例和使用建议


    这些电阻器适用于音频和视频应用。例如,在音频放大器中使用这些电阻器可确保稳定的工作性能和优良的音质表现。使用时需要注意的是,由于它们的设计,可能需要考虑热管理措施以避免过热现象。
    使用建议:
    - 确保电阻器与印刷电路板之间的最小距离为 1 mm。
    - 在实际应用中,可以通过合理布置和选择合适的散热片来提高其性能稳定性。

    5. 兼容性和支持


    NFR25 和 NFR25H 系列电阻器具有广泛的适用性和高度的兼容性,可应用于各种电子设备。制造商提供了详细的技术支持和售后服务,确保客户在使用过程中获得必要的帮助和支持。

    6. 常见问题与解决方案


    1. 问题:温度系数不一致
    - 解决方案:检查产品批号,确保所有电阻器来自同一批次。

    2. 问题:长时间使用后阻值变化过大
    - 解决方案:检查负载电流是否超过额定值,确保在推荐的工作条件下使用。

    3. 问题:焊接后外观损坏
    - 解决方案:确保焊接过程中的温度和时间控制得当,避免过高温度导致损伤。

    7. 总结和推荐


    综上所述,NFR25 和 NFR25H 系列电阻器凭借其出色的性能、可靠性和广泛的兼容性,在音频和视频应用中展现出巨大的潜力。尽管存在一定的成本,但考虑到其卓越的功能和耐用性,我们强烈推荐在需要高性能电阻器的应用中使用这些产品。如果您正在寻找高品质、稳定的电阻解决方案,Vishay BCcomponents 的 NFR25 和 NFR25H 系列是理想的选择。

NFR2500001009JA500参数

参数
电阻值 10Ω
精度 ±5%
额定功率 333mW
温度系数 ±200ppm/℃
长*宽*高 6.5mm(长度)
通用封装 插件,D2.5XL6.5MM
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装,卷带包装

NFR2500001009JA500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

NFR2500001009JA500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY NFR2500001009JA500 NFR2500001009JA500数据手册

NFR2500001009JA500封装设计

查看详情并下载
Symbol
Footprint
3D Model
