VOR1142A6

产品分类: 固态继电器
产品描述: Vishay MOSFET输出型光耦, 通孔安装, 6针, DIP封装
供应商型号: LM-2888540
供应商: 海外现货
标准整包数: 1

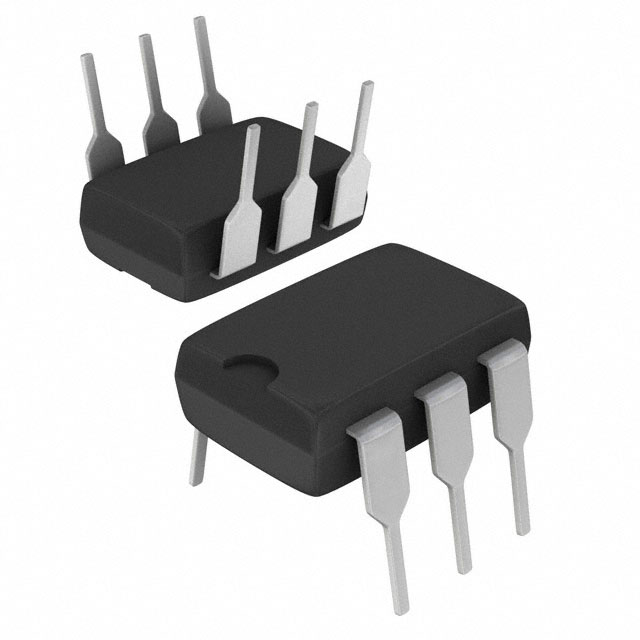

VISHAY INTERTECHNOLOGY 固态继电器 VOR1142A6

VOR1142A6概述

    VOR1142B6 & VOR1142A6 固态继电器技术手册

    产品简介


    VOR1142B6 和 VOR1142A6 是 Vishay 公司推出的光电耦合固态继电器(Solid State Relay, SSR),属于单极单掷(SPST)常开开关。它们能够替代传统的机电式继电器,在电信、计量、安全设备等多个领域有广泛的应用。

    技术参数


    | 参数 | 值 | 单位 |
    |
    | 输入电流连续正向电流 (IF) | 50 | mA |
    | 输入电压反向 (VR) | 5 | V |
    | 输入功率耗散 (Pdiss) | 80 | mW |
    | 负载电压 (VL) | 400 | V |
    | 负载电流 (IL) | 140 / 270 | mA |
    | 电磁隔离测试电压 (VISO) | 5300 | VRMS |
    | 持续负载电流 (IL) | 140 / 270 | mA |
    | SSR 输出功率耗散 (Pdiss) | 550 | mW |
    | 最大输入功率 (Pdiss) | 80 | mW |

    产品特点和优势


    - 高隔离测试电压: 高达 5300 VRMS 的隔离测试电压确保了出色的电气绝缘性能。
    - 低电阻: 通常的通态电阻 (RON) 仅为 22 Ω。
    - 高温度范围: 工作温度范围宽广,适用于极端环境。
    - 保护功能: 内置过流保护,确保可靠操作。

    应用案例和使用建议


    VOR1142B6 和 VOR1142A6 广泛应用于电信、计量、安全设备等领域。例如,在电信领域,可以用于电话交换机的控制电路;在计量领域,可用于智能电表中的信号隔离。在实际应用中,建议根据具体负载电流选择合适的型号,以确保继电器能在预期的工作条件下稳定运行。

    兼容性和支持


    - 封装形式: 可选 SMD-6 或 DIP-6 封装。
    - UL1577 认证: E52744 文件号,符合相关认证标准。
    - 支持服务: 客户可以通过 Vishay 官方邮箱 optocoupleranswers@vishay.com 获得技术支持。

    常见问题与解决方案


    - Q1: 设备温度过高怎么办?
    - A1: 确保散热良好,必要时增加外部散热装置。
    - Q2: 负载电流超出额定值怎么办?
    - A2: 减少负载电流或更换更高额定值的继电器。
    - Q3: 设备无法正常工作怎么办?
    - A3: 检查电源电压和接线是否正确,如问题仍未解决,请联系技术支持。

    总结和推荐


    总体而言,VOR1142B6 和 VOR1142A6 是功能强大且可靠性高的光电耦合固态继电器。它们具备优良的电气特性和广泛的适用范围,非常适合于电信、计量、安全设备等领域。强烈推荐给需要高性能固态继电器的工程师和采购人员。
    通过上述分析可以看出,VOR1142B6 和 VOR1142A6 在其目标市场中具有显著的竞争优势,是一款值得信赖的产品。

VOR1142A6参数

参数
输入电压 1.36V(DC)
控制电压 -
开关功能 -
最大导通电阻 27Ω
负载电流额定值 140mA
输出类型 AC,DC
负载电压 400V(DC)
长*宽*高 6.65mm(宽度)*3.55mm(高度)
通用封装 DIP-6
安装方式 通孔安装
零件状态 在售
包装方式 管装

VOR1142A6厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOR1142A6数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 固态继电器 VISHAY INTERTECHNOLOGY VOR1142A6 VOR1142A6数据手册

VOR1142A6封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.5365 ¥ 13.014
50+ $ 1.5109 ¥ 12.6913
100+ $ 1.4725 ¥ 12.3687
500+ $ 1.4469 ¥ 12.1536
库存: 3507
起订量: 31 增量: 0
交货地:
最小起订量为:25
合计: ¥ 325.35
