VOR1142M4

产品分类: 固态继电器
产品描述: Vishay MOSFET输出型光耦, 表面安装, 4针, SOP封装
供应商型号: LM-2889673
供应商: 海外现货
标准整包数: 1

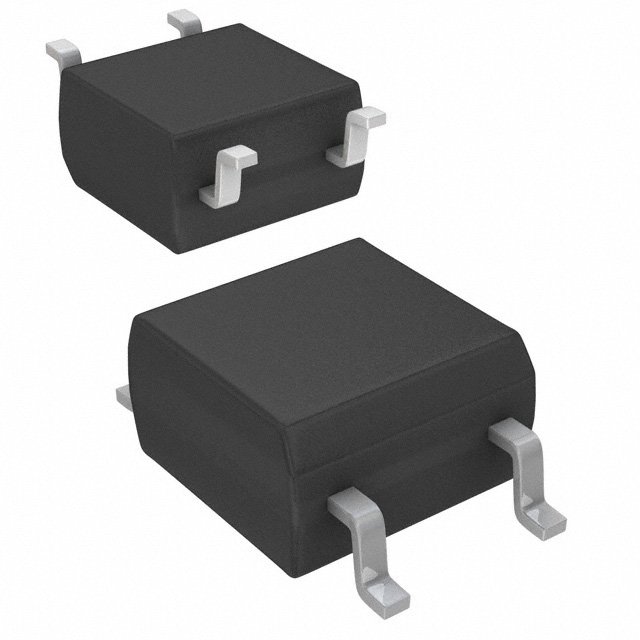

VISHAY INTERTECHNOLOGY 固态继电器 VOR1142M4

VOR1142M4概述

    # VOR1142M4 光电耦合器技术手册解读

    产品简介


    基本介绍
    VOR1142M4 是一款由 Vishay Semiconductors 生产的光电耦合器,属于单极双掷(SPST)常开开关类型(1 Form A),主要用于替代传统电磁继电器。其核心组件包括采用 GaAlAs 发光二极管(IRED)作为触发控制元件和内置 MOSFET 的输出开关。该产品广泛应用于电信、计量、安全设备、工业控制等领域,提供可靠的隔离解决方案。
    主要功能
    - 隔离功能:高隔离电压等级(3750 VRMS),适用于高压环境下的电气绝缘。
    - 切换功能:快速切换时间,实现无接触式的清洁开关操作。
    - 低功耗:设计上优化了功率消耗,适合对能效要求较高的应用场合。
    应用领域
    - 通信设备
    - 计量仪器
    - 安全监控系统
    - 工业自动化控制
    - 电池管理系统
    - 自动化测量设备

    技术参数


    以下是 VOR1142M4 的关键技术参数,概括如下:
    | 参数类别 | 参数名称 | 单位 | 最小值 | 典型值 | 最大值 |
    |
    | 输入 | 正向电流(IRED) | mA | - | 0.25 | 2 |
    | 输出 | 开启电阻(RON) | Ω | - | 19 | 27 |
    | 输出 | 关闭电阻(ROFF) | GΩ | 0.5 | 850 | - |
    | 输出 | 漏电流(Ileak) | nA | - | <1 | 100 |
    | 封装形式 | SOP-4 | mm | - | - | - |

    产品特点和优势


    独特功能
    1. 高可靠性:支持高达 3750 VRMS 的隔离电压,符合多项国际标准如 UL、cUL 和 DIN EN 60747-5-5(VDE 0884-5)。
    2. 快速响应:典型的开关时间为 0.1 至 0.5 ms(开启)和 0.05 至 0.2 ms(关闭),确保高效切换性能。
    3. 宽温范围:能够在 -40°C 至 +100°C 的环境下稳定工作,满足严苛条件下的需求。
    市场竞争力
    - 出色的热稳定性,在极端温度下仍能保持良好的性能表现。
    - 超低功耗设计,适合便携式及节能型设备。
    - 封装紧凑,便于集成到小型化设计中。

    应用案例和使用建议


    应用案例
    1. 工业控制系统:利用 VOR1142M4 替代传统的机械继电器,减少磨损并提高系统的整体寿命。
    2. 电池管理:通过其高效的能量转换特性,用于电动汽车或储能系统的电池保护电路中。
    3. 医疗设备:由于其具备良好的电气隔离能力,适合高精度医疗检测仪器。
    使用建议
    - 在选择驱动电路时,需考虑输入正向电流 IRED 的需求以保证开关效率。
    - 需注意输出负载电流限制,避免因过载导致损坏。
    - 当用于高频信号处理时,应关注输出电容 CO 对系统的影响。

    兼容性和支持


    兼容性
    - 与主流 PCB 设计工具完全兼容,支持主流焊接工艺。
    - 符合 RoHS 标准,环保且易于回收再利用。
    厂商支持
    Vishay Semiconductors 提供详尽的技术文档和支持服务,包括在线技术支持邮箱 optocoupleranswers@vishay.com。此外,还提供完整的样品测试套件以及全面的产品认证资料下载链接。

    常见问题与解决方案


    问题一:如何正确判断 VOR1142M4 是否已失效?
    - 解决方案:定期检查其输出端的漏电流 Ileak,若超出规定范围,则可能需要更换部件。
    问题二:长时间暴露于高温环境是否会影响寿命?
    - 解决方案:建议将工作温度控制在额定范围内(-40°C 至 +100°C),必要时可添加散热装置来延长使用寿命。

    总结和推荐


    综合评估
    VOR1142M4 光电耦合器凭借其卓越的性能、灵活的应用范围以及可靠的设计,在多个行业都有着广泛的应用前景。尤其适合需要高度隔离和低功耗的应用场景。
    推荐结论
    强烈推荐给追求高性能、高可靠性的用户群体,特别是对空间布局有限制要求的设计工程师们。对于寻求替代传统电磁继电器的理想选择而言,这款产品无疑是一个明智之选。

VOR1142M4参数

参数
负载电压 0V~400V
输入电压 1.36V(DC)
控制电压 -
开关功能 -
最大导通电阻 27Ω
负载电流额定值 140mA
输出类型 AC,DC
长*宽*高 4.57mm(宽度)*2.17mm(高度)
通用封装 SOP-4
安装方式 贴片安装
零件状态 在售
包装方式 管装

VOR1142M4厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VOR1142M4数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 固态继电器 VISHAY INTERTECHNOLOGY VOR1142M4 VOR1142M4数据手册

VOR1142M4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 1.2571 ¥ 10.6478
50+ $ 1.2362 ¥ 10.3838
100+ $ 1.2047 ¥ 10.1198
500+ $ 1.1838 ¥ 9.9438
库存: 20646
起订量: 38 增量: 0
交货地:
最小起订量为:25
合计: ¥ 266.19
