首页  >  产品百科  >  LTO150F22000JTE3

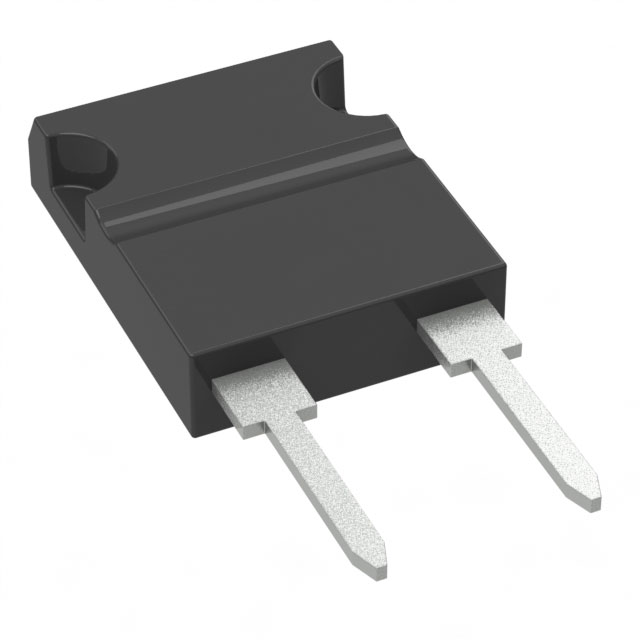

LTO150F22000JTE3

产品分类: 通孔电阻
产品描述: 2.2KΩ ±5% 150W ±200ppm/℃ TO-247-2 通孔安装 15.76mm*5mm*24.2mm
供应商型号: 716-1215-ND
供应商: Digi-Key
标准整包数: 1
VISHAY INTERTECHNOLOGY 通孔电阻 LTO150F22000JTE3

LTO150F22000JTE3概述

    Vishay Sfernice LTO 150 Clip Mount Power Resistor

    1. 产品简介


    LTO 150是 Vishay Sfernice 公司推出的 TO-247 封装的厚膜技术电阻器,属于LTO系列的扩展型号。该组件直接接触散热片并通过夹子固定,适用于多种高功率需求的应用场景。其主要功能是在高环境温度下保持稳定的工作性能,并能够承受较大的瞬时过载电压。LTO 150广泛应用于工业控制、电力系统、新能源及通信设备等领域。

    2. 技术参数


    LTO 150 的技术规格如下表所示:
    | 参数 | 规格 |

    | 功率等级 | 150 W @ 45 °C case temperature |
    | 阻值范围 | 0.03 Ω 至 1.3 MΩ |
    | 额定电压 | 500 V |
    | 电气特性容忍度 | ± 1%、± 2%、± 5%、± 10% |
    | 工作温度范围 | -55 °C 至 +175 °C |
    | 热阻系数(j-c) | 0.87 °C/W |
    | 温度系数 | ± 200 ppm/°C |
    | 标称功率 | 150 W @ +45 °C (case temp.) |
    | 临界阻值 | 1.66 KΩ |
    | 爬电距离和电气间隙 | 按照标准设计 |

    3. 产品特点和优势


    - 高功率耐受:能够在高达150 W的额定功率下工作,适合需要大功率处理的应用场合。
    - 宽泛的阻值范围:提供从0.03 Ω到1.3 MΩ的广泛选择,适应各种阻值需求。
    - 非感性设计:保证了高频率应用下的稳定性。
    - 易于安装:通过夹子固定,安装便捷。
    - 符合行业标准:获得UL 94 V-0认证,并符合EN45545-2和AEC-Q200标准。
    - 良好的机械保护:采用模制外壳增强机械强度。

    4. 应用案例和使用建议


    LTO 150 可以用于工业控制设备、电力变换器、逆变器以及各类高功率电子设备中。以下是一些使用建议:
    - 在使用过程中,注意不要超过最大工作温度(175 °C),并选择合适的散热装置。
    - 建议使用热硅脂涂层,提高热传导效率。
    - 在配置空气冷却散热片时,推荐使用 AAVID 0S552 或者 0S550,可有效降低温度上升。
    - 针对不同的使用环境和要求,可根据手册提供的指导进行配置。

    5. 兼容性和支持


    LTO 150 与 Vishay Sfernice 提供的螺丝式和夹式安装座兼容,如 MAX08NG 和 MAX03HNG。此外,Vishay Sfernice 提供了详尽的技术支持服务,包括产品咨询、故障排除和维护保养。

    6. 常见问题与解决方案


    - 问:LTO 150 是否可以承受瞬间高电压?
    - 答:可以承受,但需确保电压不超过750 V,且持续时间不超过5秒。
    - 问:在极端环境下如何保证电阻器性能?
    - 答:可通过测试条件要求选择符合环境要求的型号,例如耐高温、振动和冲击等。

    7. 总结和推荐


    综上所述,LTO 150是一款高性能、多功能的电阻器,适合在工业自动化、电力变换和新能源领域广泛应用。其强大的电气特性和广泛的阻值范围使其在众多应用场景中表现出色。如果您正在寻找一个可靠、高效的电阻器解决方案,LTO 150无疑是一个值得考虑的选择。

LTO150F22000JTE3参数

参数
电阻值 2.2KΩ
精度 ±5%
额定功率 150W
温度系数 ±200ppm/℃
长*宽*高 15.76mm*5mm*24.2mm
通用封装 TO-247-2
安装方式 通孔安装
应用等级 汽车级
零件状态 在售
包装方式 管装

LTO150F22000JTE3厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

LTO150F22000JTE3数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY LTO150F22000JTE3 LTO150F22000JTE3数据手册

LTO150F22000JTE3封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 9.9252 ¥ 83.8679
10+ $ 7.6991 ¥ 64.432
30+ $ 7.201 ¥ 60.263
60+ $ 6.968 ¥ 58.3135
120+ $ 6.7824 ¥ 56.7599
270+ $ 6.6125 ¥ 55.3382
510+ $ 6.5076 ¥ 54.4601
1020+ $ 6.4155 ¥ 53.69
库存: 84
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 83.86
