首页  >  产品百科  >  WFMA2010R0200FEA

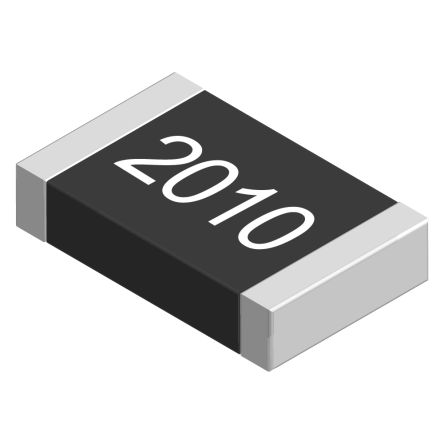

WFMA2010R0200FEA

产品分类: 贴片电阻
产品描述: 20mΩ ±1% 2W ±110ppm/℃ 2010 贴片安装 5.08mm*2.54mm*650μm
供应商型号: WFMA2010R0200FEA
供应商: Avnet
标准整包数: 4000
VISHAY INTERTECHNOLOGY 贴片电阻 WFMA2010R0200FEA

WFMA2010R0200FEA概述

    Vishay Dale Power Metal Plate™ 电流感应电阻器技术手册

    产品简介


    Vishay Dale 的 Power Metal Plate™ 电流感应电阻器是专为电流检测及脉冲应用设计的高功率表面贴装电阻器。这种电阻器具有广泛的电阻值范围(从 5 毫欧到 500 毫欧),非常适合开关电源、线性电源、仪器仪表、功率放大器、分流器、功率逆变器和电池管理系统等领域。

    技术参数


    - 型号:WFMA2010, WFMB2010, WFMA2512, WFMB2512
    - 封装尺寸:2010 和 2512 尺寸
    - 额定功率:2010 型号 2.0 瓦(110°C),2512 型号 3.0 瓦(95°C)
    - 电阻范围:
    - WFMA2010:0.005 Ω 至 0.0329 Ω
    - WFMB2010:0.033 Ω 至 0.5 Ω
    - WFMA2512:0.010 Ω 至 0.0329 Ω
    - WFMB2512:0.033 Ω 至 0.5 Ω
    - 最大工作电压:取决于功率/能量耗散,不受ESD影响
    - 工作温度范围:-65°C 到 +170°C
    - 最大终端温度:2010 型号 110°C,2512 型号 95°C
    - 温度系数(TCR):(包括终端)WFMA:±110 ppm/°C,WFMB:±50 ppm/°C
    - 非常低的电感:0.5 nH 到 5 nH
    - 低热电动势:< 3 μV/°C
    - AEC-Q200 认证

    产品特点和优势


    1. 低电阻值:通过独特的加工工艺实现了从 5 毫欧到 500 毫欧的低电阻值。
    2. 高精度:标准容差 ±1.0%,某些型号可达 ±0.5%。
    3. 低电感和热电动势:这些特性使得电阻器在高频和高精度应用中表现出色。
    4. AEC-Q200 认证:适用于汽车和工业领域,提高了可靠性。
    5. 坚固耐用:具备优异的热循环能力、机械冲击和振动抵抗能力。

    应用案例和使用建议


    1. 应用案例:
    - 开关电源:用于电源转换电路中的电流检测。
    - 功率放大器:在音频放大系统中作为电流检测电阻。
    - 电池管理系统:在电池充放电过程中监测电流变化。
    2. 使用建议:
    - 在高温环境下使用时,确保散热良好以避免终端温度过高。
    - 进行焊锡操作时,应控制好焊锡时间和温度,以避免损坏电阻器。
    - 需要高精度应用时,选择容差更小的型号(如 WFMA2010 和 WFMB2010)。

    兼容性和支持


    - 本产品采用无铅工艺,与同类无铅工艺的电子元件具有良好的兼容性。
    - Vishay 提供技术支持,可以通过 ww2bresistors@vishay.com 联系技术团队。

    常见问题与解决方案


    1. 问题:焊接后出现外观损伤。
    - 解决方案:检查焊锡过程中的温度和时间设置,适当调整。
    2. 问题:电阻值超出容差范围。
    - 解决方案:在高精度应用中选择合适的型号,并严格遵守安装和测试规范。
    3. 问题:长期运行后出现性能下降。
    - 解决方案:定期进行性能测试,确保电阻器在允许的工作范围内运行。

    总结和推荐


    综上所述,Vishay Dale 的 Power Metal Plate™ 电流感应电阻器凭借其低电阻值、高精度、低电感和热电动势等特点,在多种应用领域表现出色。对于需要高精度电流检测的应用,尤其是开关电源、线性电源和电池管理系统,强烈推荐使用该产品。此外,AEC-Q200 认证使其成为汽车和工业领域的理想选择。

WFMA2010R0200FEA参数

参数
电阻值 20mΩ
精度 ±1%
额定功率 2W
温度系数 ±110ppm/℃
长*宽*高 5.08mm*2.54mm*650μm
通用封装 2010
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

WFMA2010R0200FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WFMA2010R0200FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WFMA2010R0200FEA WFMA2010R0200FEA数据手册

WFMA2010R0200FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 0.6064 ¥ 5.2576
8000+ $ 0.5665 ¥ 4.9117
16000+ $ 0.545 ¥ 4.7252
24000+ $ 0.5382 ¥ 4.6661
32000+ $ 0.5103 ¥ 4.4245
库存: 4000
起订量: 4000 增量: 0
交货地:
最小起订量为:4000
合计: ¥ 21030.4
