HVR3700002004FR500

产品分类: 通孔电阻
产品描述: 2MΩ ±1% 500mW ±200ppm/℃ 插件 通孔安装 10mm(长度)
供应商型号: CEI-HVR3700002004FR500
供应商: 海外现货
标准整包数: 1

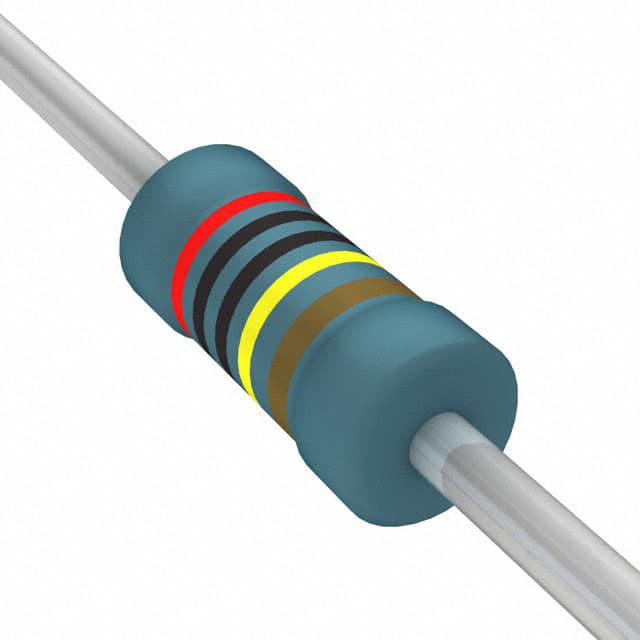

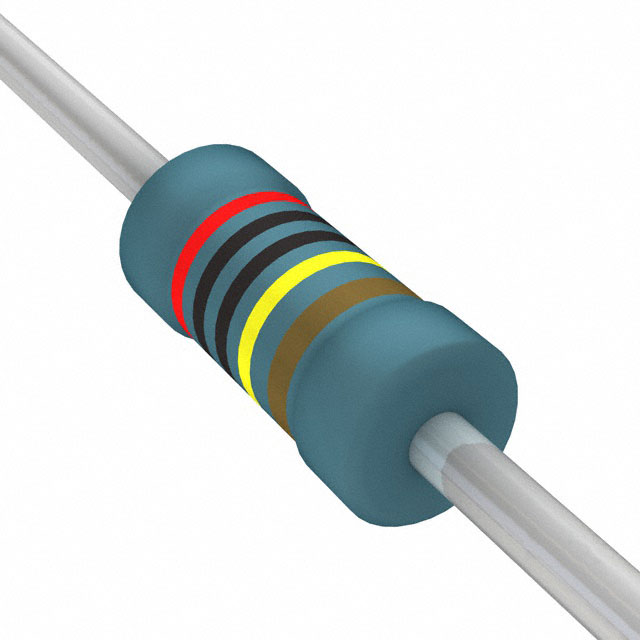

VISHAY INTERTECHNOLOGY 通孔电阻 HVR3700002004FR500

HVR3700002004FR500概述


    产品简介


    HVR25 和 HVR37金属膜贴片电阻
    HVR25 和 HVR37 是 Vishay BCcomponents 生产的一系列高阻值、高电压金属膜贴片电阻。它们具有广泛的阻值范围(100 kΩ 至 10 MΩ)和高度精准的电阻精度(±1% 或 ±5%),广泛应用于电力供应、电子镇流器、白色家电及电视等领域。

    技术参数


    - 阻值范围:100 kΩ 至 10 MΩ
    - 阻值公差:±1% 或 ±5%
    - 温度系数:±200 ppm/K
    - 耐久性测试:55°C 到 155°C,长周期湿热试验 56 天
    - 额定功率:0.25 W(HVR25)、0.5 W(HVR37)
    - 最大允许电压:
    - DC:1600 V(HVR25),3500 V(HVR37)
    - RMS:1150 V(HVR25),2500 V(HVR37)
    - 脉冲负载能力:最高可达 10 kV
    - 包装规格:
    - HVR25:轴向,直径 52 mm,5000 个/包
    - HVR37:轴向,直径 52 mm,1000 个/包

    产品特点和优势


    - 高阻值和高电压能力:阻值范围广,最高可达 10 MΩ,最大允许电压高,可达 3500 V(DC)和 2500 V(RMS)。
    - 小尺寸:0207/0411 的小型化设计,便于集成。
    - 兼容性:支持无铅和含铅焊接工艺,适应不同生产需求。
    - 稳定性:通过高温、湿热等多种环境测试,确保在恶劣环境下仍能稳定工作。
    - 高脉冲负载能力:能够承受高达 10 kV 的峰值脉冲电压。

    应用案例和使用建议


    - 电源系统:由于其高阻值和高电压能力,这些电阻常用于开关电源的设计中,作为限流电阻。
    - 电子镇流器:适合应用于各种高电流环境下的电子镇流器,以提供精确的电阻控制。
    - 白色家电:在白色家电中,这些电阻可用于过载保护电路,提高家电的可靠性和耐用性。
    - 电视机:在电视机内部,这些电阻可以用于信号处理和电压调节。
    使用建议:在选择具体型号时,需根据实际应用场景的电压和电流需求来决定阻值。对于需要高精度的应用场景,建议选用 ±1% 公差的型号;而对于一般应用,则可选用 ±5% 公差的型号。同时,在高温或湿热环境中使用时,应特别注意电阻的散热和封装材料的选择。

    兼容性和支持


    HVR25 和 HVR37 支持无铅和含铅焊接工艺,适用于多种电子制造流程。Vishay BCcomponents 提供详尽的技术文档和支持服务,包括电气特性表、测试报告和用户手册,以帮助客户进行准确的产品选型和应用开发。

    常见问题与解决方案


    - 问题1:如何判断电阻是否损坏?
    - 解决方案:使用万用表测量电阻值,如果测量值超出正常范围,则说明电阻可能已经损坏。
    - 问题2:如何确保焊接过程中电阻的稳定性?
    - 解决方案:采用正确的焊接工艺,如回流焊或波峰焊,并确保焊接过程中的温度和时间控制在制造商推荐的范围内。
    - 问题3:如何在潮湿环境下保持电阻的稳定性能?
    - 解决方案:在设计电路板时,采取有效的防护措施,如增加湿度控制装置或采用防潮材料进行封装。

    总结和推荐


    HVR25 和 HVR37 是 Vishay BCcomponents 系列高性能金属膜贴片电阻,具备高阻值、高电压能力和稳定的电气性能。无论是应用于电源系统、电子镇流器还是白色家电中,都能显著提升系统的可靠性和效率。建议在高精度和高稳定性要求的应用场景中选用该系列产品。此外,该系列产品的良好兼容性和优质技术支持也为客户提供了额外的信心保障。

HVR3700002004FR500参数

参数
电阻值 2MΩ
精度 ±1%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 10mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HVR3700002004FR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

HVR3700002004FR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY HVR3700002004FR500 HVR3700002004FR500数据手册

HVR3700002004FR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ $ 0.494 ¥ 4.1743
1000+ $ 0.403 ¥ 3.4054
库存: 3500
起订量: 599 增量: 1
交货地:
最小起订量为:500
合计: ¥ 2087.15
