WSL5931L5000FEA

产品分类: 贴片电阻
产品描述: 500μΩ ±1% 5W ±175ppm/℃ 5931 贴片安装 15mm*7.75mm*500μm
供应商型号: WSLN-.0005TR-ND
供应商: Digi-Key
标准整包数: 1500

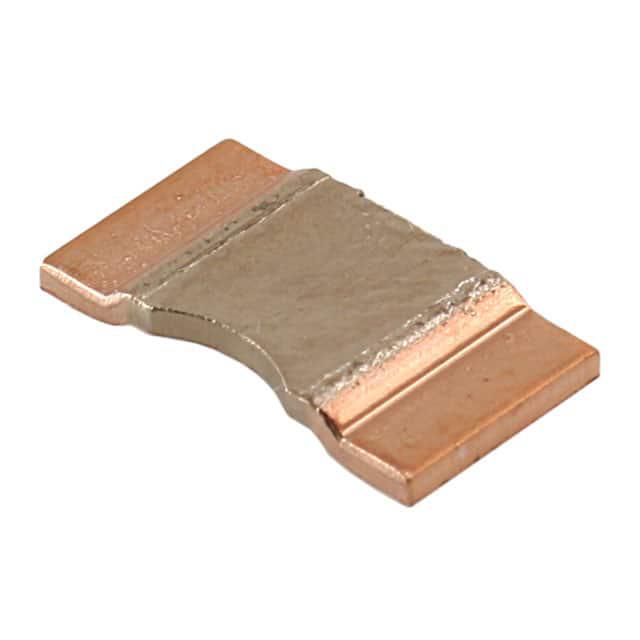

VISHAY INTERTECHNOLOGY 贴片电阻 WSL5931L5000FEA

WSL5931L5000FEA概述

    # Vishay Dale Power Metal Strip Resistors: WSL3921 and WSL5931

    产品简介


    Vishay Dale的Power Metal Strip®电阻系列以其低电阻值(低至0.0001 Ω)而著称,适用于表面贴装应用。这两种型号——WSL3921和WSL5931,特别适合于电流感应、电压分压和脉冲应用。它们采用全焊接结构设计,能够在广泛的温度范围内提供稳定可靠的性能,尤其适用于严苛的工业环境。

    技术参数


    - 型号:WSL3921 和 WSL5931
    - 电阻范围:WSL3921(0.2 mΩ到4 mΩ),WSL5931(0.1 mΩ到3 mΩ)
    - 功率等级:WSL3921为3.0 W,WSL5931为5.0 W
    - 温度系数(TCR):
    - WSL3921:TCR最高+150 ppm/°C(0.2 mΩ)
    - WSL5931:TCR最高+225 ppm/°C(0.2 mΩ)
    - 工作温度范围:-65°C 到 +170°C
    - 最大工作电压:根据电阻值确定(P x R)^(1/2)
    - 封装尺寸:
    - WSL3921:0.394 x 0.205英寸(10.0 x 5.20毫米)
    - WSL5931:0.591 x 0.305英寸(15.0 x 7.75毫米)

    产品特点和优势


    - 极高精度:提供极低电阻值(低至0.0001 Ω),并具有非常低的热电动势(< 3 μV/°C)。
    - 硫化耐受性:独特的结构设计使其不受高硫环境的影响。
    - 高稳定性:采用固态金属铁铬合金或锰铜合金作为电阻元件,保证了低温度系数(< 20 ppm/°C)。
    - 优异的热性能:非常低的电感(0.5 nH到5 nH),使得热能能够有效散发。
    - AEC-Q200认证:确保在汽车和工业应用中的可靠性。

    应用案例和使用建议


    这些电阻器非常适合用于需要高精度和低热电动势的应用场景,如电流检测、电源管理和传感器电路。例如,在电源管理系统中,可以用来精确测量电流,而在温度传感器中,可以减少温度变化对测量结果的影响。建议在设计时充分考虑散热措施,以确保电阻器的工作效率和长期可靠性。

    兼容性和支持


    - 兼容性:与大多数现代电子系统和设备兼容。
    - 支持:Vishay提供详尽的技术文档和客户支持,包括详细的安装指南和产品参数查询工具。

    常见问题与解决方案


    - 问题1:电阻器温度系数较高。
    - 解决方案:选择合适的电阻值和使用大散热面积来降低温度影响。
    - 问题2:电流过载导致电阻器损坏。
    - 解决方案:确保使用适当的电源管理措施,避免电流超过额定值。

    总结和推荐


    总体而言,Vishay Dale的WSL3921和WSL5931电阻器以其卓越的性能和广泛的应用领域脱颖而出。其独特的构造和优良的电气特性使其成为精密电子设备的理想选择。对于需要高精度和可靠性的应用场合,我们强烈推荐使用这些产品。

WSL5931L5000FEA参数

参数
电阻值 500μΩ
精度 ±1%
额定功率 5W
温度系数 ±175ppm/℃
长*宽*高 15mm*7.75mm*500μm
通用封装 5931
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

WSL5931L5000FEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

WSL5931L5000FEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY WSL5931L5000FEA WSL5931L5000FEA数据手册

WSL5931L5000FEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
