PTF6520K000BZBF

产品分类: 通孔电阻
产品描述: 20KΩ ±0.1% 250mW ±5ppm/℃ 通孔安装 9.53mm(长度)
供应商型号: 3755513
供应商: 海外现货
标准整包数: 1

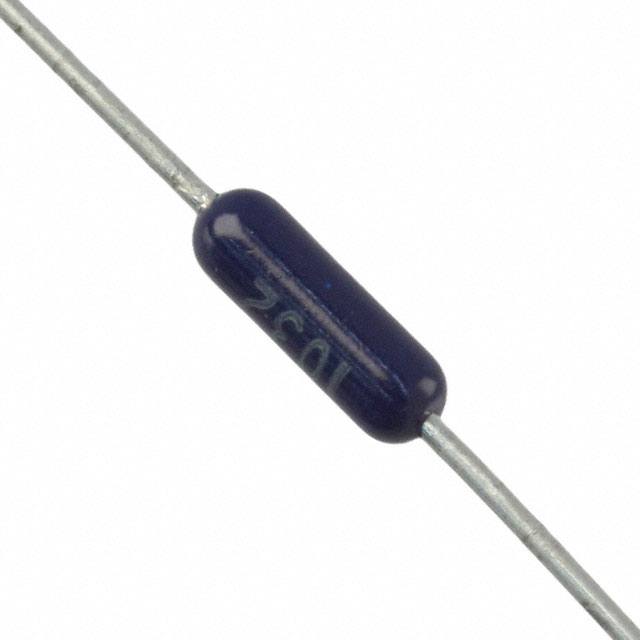

VISHAY INTERTECHNOLOGY 通孔电阻 PTF6520K000BZBF

PTF6520K000BZBF概述

    # Vishay Dale Metal Film Resistors: PTF Series

    产品简介


    Vishay Dale的PTF系列金属薄膜电阻以其高精度和高稳定性而著称,广泛应用于需要严格容差和稳定性的电子设备中。这些电阻主要用于工业控制、通信设备、医疗仪器以及各类精密测量设备等领域。PTF系列特别适用于要求精确电阻值和低温度系数的应用场合。

    技术参数


    主要技术规格
    | 参数 | 单位 | PTF51 | PTF56 | PTF65 |

    | 额定功率(85°C) | W | 0.05 | 0.125 | 0.25 |
    | 极限元件电压 | V | 200 | 300 | 500 |
    | 绝缘电压(最小) | Veff | >500 | >500 | >500 |
    | 热阻 | K/W | <1300 | <520 | 260 |
    | 端子强度(轴向) | N | >150 | >50 | >50 |
    | 绝缘电阻 | Ω | ≥10^11| ≥10^11| ≥10^11|
    | 工作温度范围 | °C | -55至+150 | -55至+150 | -55至+150 |
    温度系数
    - X:±15 ppm/°C
    - Y:±10 ppm/°C
    - Z:±5 ppm/°C

    产品特点和优势


    PTF系列金属薄膜电阻具有以下显著特点和优势:
    1. 极低的温度系数:确保电阻值在不同温度下的变化非常小。
    2. 极低的噪声和电压系数:在高频应用中表现出色。
    3. 优异的高频率特性:适合高频信号处理。
    4. 环保材料:采用环氧涂层提供卓越的防潮性能,符合RoHS标准。
    5. 替代方案:可替换传统的绕线电阻,提高可靠性。
    6. 封装和设计:具有优秀的机械强度和耐热性,适用于苛刻环境。

    应用案例和使用建议


    PTF系列金属薄膜电阻适用于多种应用场景,例如:
    - 工业自动化控制系统:确保系统的稳定性和准确性。
    - 通信设备:确保信号传输的稳定性和一致性。
    - 医疗仪器:提供高精度和稳定的电阻值。
    使用建议:
    - 在高功率条件下,注意散热问题以避免电阻值漂移。
    - 确保电路设计中充分考虑温度变化的影响,合理选择电阻型号以减少温度漂移带来的误差。

    兼容性和支持


    PTF系列电阻适用于广泛的电路设计,并且能够与其他电子元件良好配合使用。Vishay Dale为该产品提供全面的技术支持,包括详细的使用指南和故障排查文档,确保客户能够充分发挥产品的性能。

    常见问题与解决方案


    1. 问题:电阻值随温度变化较大?
    解决方案:选择具有更低温度系数的型号,如Z代码。

    2. 问题:在高功率下使用时,电阻值不稳定?
    解决方案:增加散热措施,或者降低工作功率以延长使用寿命。
    3. 问题:焊接过程中电阻值变化?
    解决方案:检查焊接工艺,确保良好的焊点质量。

    总结和推荐


    PTF系列金属薄膜电阻以其高精度、高稳定性和优良的环境适应性,在多个领域表现出色。它不仅能满足严格的容差要求,还具备出色的温度稳定性和高频率响应特性。总体而言,PTF系列金属薄膜电阻是理想的选择,特别是对于那些需要高精度和稳定性的应用场合。强烈推荐在关键性应用中选用该系列产品。

PTF6520K000BZBF参数

参数
电阻值 20KΩ
精度 ±0.1%
额定功率 250mW
温度系数 ±5ppm/℃
长*宽*高 9.53mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

PTF6520K000BZBF厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

PTF6520K000BZBF数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY PTF6520K000BZBF PTF6520K000BZBF数据手册

PTF6520K000BZBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 61.4775
5+ ¥ 61.4775
10+ ¥ 55.0838
20+ ¥ 55.0838
40+ ¥ 54.1002
100+ ¥ 53.1166
500+ ¥ 53.1166
1000+ ¥ 53.1166
库存: 2
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 61.47
