HVR2500002203JR500

产品分类: 通孔电阻
产品描述: 220KΩ ±5% 250mW ±200ppm/℃ 插件 通孔安装 6.5mm(长度)
供应商型号: 1772444
供应商: 海外现货
标准整包数: 10

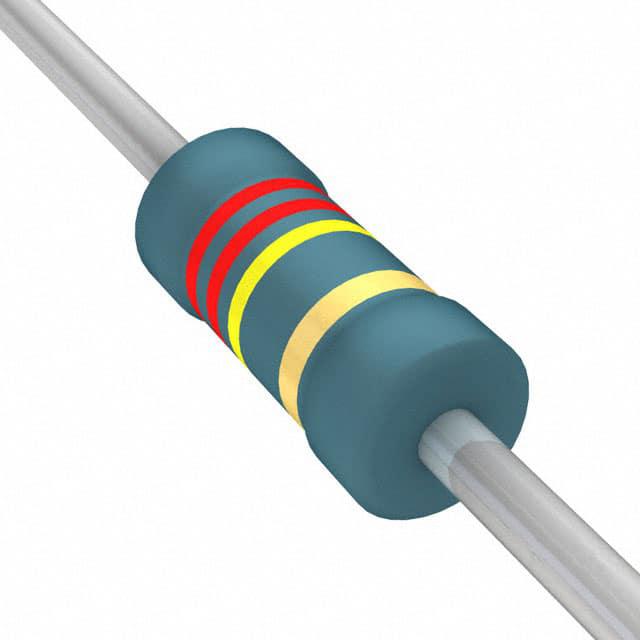

VISHAY INTERTECHNOLOGY 通孔电阻 HVR2500002203JR500

HVR2500002203JR500概述

    Vishay BCcomponents HVR25 和 HVR37 高阻值薄膜贴片电阻

    产品简介


    Vishay BCcomponents 的 HVR25 和 HVR37 是高阻值(最高可达10 MΩ)/高电压(最高可达3.5 kV)金属膜贴片电阻。这些电阻具有金属合金膜层,通过螺旋槽切割技术沉积在高品质陶瓷基体上,从而实现高精度和高可靠性。其典型应用包括电源、电子镇流器、白色家电和电视等领域。

    技术参数


    - 电阻范围:HVR25 和 HVR37 的电阻范围均为100 kΩ 至10 MΩ。
    - 电阻精度:HVR25 的电阻精度为± 5% 或± 1%,而 HVR37 的电阻精度为± 1%。
    - 温度系数:± 200 ppm/K。
    - 额定功率:HVR25 为0.25 W,HVR37 为0.5 W。
    - 最大允许电压:
    - 直流:HVR25 为1600 V,HVR37 为3500 V。
    - 交流(RMS):HVR25 为1150 V,HVR37 为2500 V。
    - 基本规格:符合 IEC 60115-1 标准。
    - 耐久性测试:包含温度循环、湿热、干热、冷热冲击等测试,符合 IEC 60068-2-xx 标准。

    产品特点和优势


    - 技术:采用金属膜技术,提供更高的可靠性。
    - 高脉冲负载能力:能够承受高达10 kV的峰值脉冲电压。
    - 小型化设计:提供0207和0411两种封装尺寸。
    - 兼容性:兼容无铅和含铅焊接工艺。
    - 稳定性:在长时间工作后仍能保持稳定的性能。

    应用案例和使用建议


    HVR25 和 HVR37 适用于多种应用场合,如电源转换、电子镇流器等。在具体应用中,用户可以根据实际需求选择合适的型号和封装尺寸。例如,在需要高精度和高稳定性的应用中,可以选择 HVR37,而在空间有限的应用中,可以选择体积更小的 HVR25。

    兼容性和支持


    这些电阻与标准的无铅和含铅焊接工艺兼容,确保了其在不同生产环境中的适用性。Vishay BCcomponents 提供全面的技术支持和维护服务,帮助客户解决各种使用过程中遇到的问题。

    常见问题与解决方案


    - 问题1:电阻在高温环境下出现漂移现象。
    - 解决方案:使用之前进行高温老化处理,提高电阻的稳定性和一致性。

    - 问题2:在高频电路中,电阻受到电磁干扰影响较大。
    - 解决方案:在电路设计中增加屏蔽措施,以减少电磁干扰的影响。

    总结和推荐


    Vishay BCcomponents 的 HVR25 和 HVR37 高阻值薄膜贴片电阻以其高精度、高可靠性和优异的环境适应性,成为众多高要求应用领域的理想选择。特别适合用于电源、电子镇流器等对精度和稳定性要求较高的场合。对于需要小型化和高可靠性解决方案的客户来说,这两款产品无疑是最佳选择。强烈推荐使用。

HVR2500002203JR500参数

参数
电阻值 220KΩ
精度 ±5%
额定功率 250mW
温度系数 ±200ppm/℃
长*宽*高 6.5mm(长度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

HVR2500002203JR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

HVR2500002203JR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY HVR2500002203JR500 HVR2500002203JR500数据手册

HVR2500002203JR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 0.5914
100+ ¥ 0.448
500+ ¥ 0.448
1000+ ¥ 0.4014
2500+ ¥ 0.4014
5000+ ¥ 0.3943
25000+ ¥ 0.3871
50000+ ¥ 0.3871
库存: 1041
起订量: 120 增量: 0
交货地:
最小起订量为:100
合计: ¥ 44.8
直接购买
加入购物车
