CRCW0402510RJNEDHP

产品分类: 贴片电阻
产品描述: 510Ω ±5% 200mW ±200ppm/℃ 0402 贴片安装 1mm*500μm*400μm
供应商型号: 541-CRCW0402510RJNEDHPCT-ND
供应商: Digi-Key
标准整包数: 1

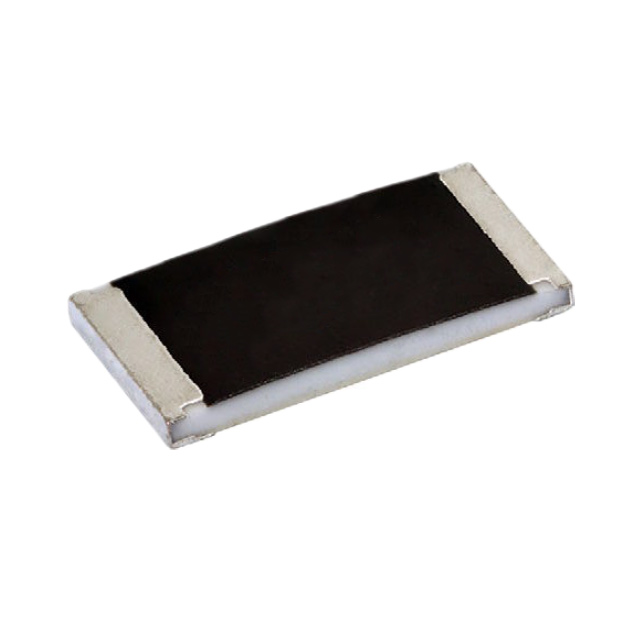

VISHAY INTERTECHNOLOGY 贴片电阻 CRCW0402510RJNEDHP

CRCW0402510RJNEDHP概述

    # Vishay Draloric CRCW-HP e3 脉冲防护高功率厚膜芯片电阻技术手册

    产品简介


    Vishay Draloric推出的CRCW-HP e3系列脉冲防护高功率厚膜芯片电阻是一种专为电力测量电子应用设计的高性能电阻器。该系列产品以其卓越的脉冲负载能力、增强的功率等级以及双面印刷电阻元件而著称,符合AEC-Q200标准。适用于汽车、工业、商业以及高功率领域,典型应用包括汽车电池管理系统。
    主要功能:
    - 高可靠性与稳定性
    - 优异的脉冲负载性能
    - 支持高功率运行
    应用领域:
    - 汽车行业
    - 工业控制
    - 商业电子
    - 高功率电路设计

    技术参数


    | 参数类别 | 规格范围 |

    | 尺寸 | 0402, 0603, 0805, 1206, 1210, 1218, 2010, 2512 |
    | 阻值范围 | 1 Ω 至 1 MΩ;跳线(0 Ω) |
    | 允许误差 | ±5%,±1%,±0.5% |
    | 温度系数 | ±200 ppm/K,±100 ppm/K |
    | 额定功耗 | 0.2 W(0402),0.33 W(0603),0.5 W(0805),0.75 W(1206),0.75 W(1210),1.5 W(1218),1.0 W(2010),1.5 W(2512) |
    | 最大电压 | 50 V(0402),75 V(0603),150 V(0805),200 V(1206/1210/1218),400 V(2010),500 V(2512) |
    | 最高允许薄膜温度 | 155°C |
    | 工作温度范围 | -55°C 至 +155°C |

    产品特点和优势


    1. 出色的脉冲负载能力:能够承受高强度的电脉冲而不损坏。
    2. 增强的功率等级:更高的额定功率使其能够在更苛刻的环境中稳定工作。
    3. 双面印刷电阻元件:提高了整体性能和耐用性。
    4. AEC-Q200认证:确保了其在汽车行业中的高要求应用下可靠表现。
    5. 纯锡端子处理:提供了良好的可焊性和长期稳定性。

    应用案例和使用建议


    应用案例
    - 汽车电池管理系统:作为关键组件之一,用于监控和管理电池状态。
    - 工业自动化设备:如伺服驱动器、变频器等需要高精度和可靠性的场合。
    使用建议
    - 在选择具体型号时需考虑实际应用中的最大电流和电压需求。
    - 对于高频率脉冲的工作环境,建议采用更高规格的产品以保证长时间运行下的稳定性。
    - 定期检查安装位置是否有过热现象,必要时增加散热措施。

    兼容性和支持


    此系列电阻器兼容大多数自动贴装系统,并且适合波峰焊接、回流焊或蒸汽相焊接工艺。Vishay公司提供全面的技术支持服务,包括但不限于产品选型指导、故障排查协助等。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 端子出现腐蚀 | 使用酒精清洁后重新安装 |
    | 测量值超出预期误差范围 | 检查周围电路是否存在干扰信号 |
    | 设备启动时发生异常短路 | 检查接线是否正确连接并紧固牢固 |

    总结和推荐


    总体而言,Vishay Draloric的CRCW-HP e3系列电阻凭借其优良的设计理念和技术参数,在众多高要求应用场景中展现出色的表现。无论是从产品质量还是性价比角度来看,它都是一个值得信赖的选择。因此,对于那些寻求高性能且稳定的电子元件的企业和个人来说,这款产品无疑是一个理想之选。如果您的项目涉及到上述提及的应用领域,强烈推荐您考虑使用这一系列电阻器。

CRCW0402510RJNEDHP参数

参数
电阻值 510Ω
精度 ±5%
额定功率 200mW
温度系数 ±200ppm/℃
长*宽*高 1mm*500μm*400μm
通用封装 0402
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

CRCW0402510RJNEDHP厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

CRCW0402510RJNEDHP数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY CRCW0402510RJNEDHP CRCW0402510RJNEDHP数据手册

CRCW0402510RJNEDHP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 0.161 ¥ 1.3605
10+ $ 0.0759 ¥ 0.6414
100+ $ 0.0415 ¥ 0.3508
500+ $ 0.0278 ¥ 0.2349
1000+ $ 0.0237 ¥ 0.1982
5000+ $ 0.0195 ¥ 0.1645
库存: 24740
起订量: 1 增量: 1
