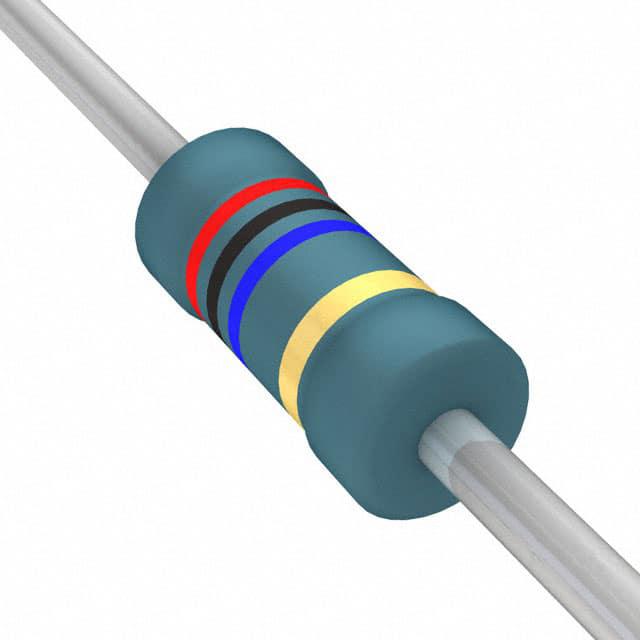

VR37000002005JR500

产品分类: 通孔电阻
产品描述: 20MΩ ±5% 500mW ±200ppm/℃ 通孔安装 9mm(长度)
供应商型号: 4165157
供应商: 海外现货
标准整包数: 5000
VISHAY INTERTECHNOLOGY 通孔电阻 VR37000002005JR500

VR37000002005JR500概述

    高阻值/高压金属釉直插式电阻

    产品简介


    本产品系列是高阻值、高稳定性和高可靠性于高压环境下工作的金属釉直插式电阻,型号包括VR25、VR37和VR68。其主要应用领域涵盖家电、电源供应、汽车电子以及对湿度环境要求较高的场合。这些电阻采用了金属釉膜技术,具有较高的脉冲承载能力,确保在严苛的工作条件下也能保持优异性能。

    技术参数


    以下是型号为VR25、VR37和VR68的高阻值/高压金属釉直插式电阻的技术参数概览:
    | 型号 | 尺寸 | 阻值范围 | 容差 | 温度系数 | 额定功率 | 最大工作电压 |
    ||
    | VR25 | 0207 | 100kΩ~22MΩ | ±10% / ±5% / ±1% | ≤ ±200 ppm/K | 0.25W | 1600V |
    | VR37 | 0309 | 100kΩ~33MΩ | ±10% / ±5% / ±1% | ≤ ±200 ppm/K | 0.5W | 3500V |
    | VR68 | 0718 | 100kΩ~68MΩ | ±10% / ±5% / ±1% | ≤ ±200 ppm/K | 1.0W | 10000V |
    注:阻值(除阻值范围外)可按需提供。

    产品特点和优势


    1. UL认证:符合UL1676标准,文件编号E171160。
    2. 安全性认证:满足IEC 60065、DIN EN 60065、VDE 0860及中国CQC的安全要求。
    3. 高脉冲承受能力:最大承受10kV的脉冲负载。
    4. 适用于高温环境:工作温度范围为-55°C至+155°C。
    5. 优良的耐候性:保护涂层适应各种恶劣环境。

    应用案例和使用建议


    这些电阻特别适用于需要高阻值、高稳定性和高压的应用场合,如:
    - 家用电器:洗衣机、冰箱等。
    - 电源供应:直流电源转换和调节。
    - 汽车电子:电控单元(ECU)等。
    - 高湿度环境:如工业烘干设备。
    建议在安装过程中使用自动焊接技术以保证良好的焊点质量,避免因手工焊接导致的焊接不良。

    兼容性和支持


    这些产品与其他元器件的兼容性良好,适用于广泛的电路设计。Vishay公司提供了详尽的技术支持和售后服务,帮助客户解决使用过程中遇到的各种问题。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 热稳定性不足 | 检查散热设计,确保电阻周围有足够空间进行散热。 |
    | 脉冲损坏 | 检查电源系统设计,确保电压波动在允许范围内。 |
    | 焊接问题 | 使用正确的焊接参数,确保焊接温度和时间符合要求。 |

    总结和推荐


    综合来看,Vishay公司的VR25、VR37和VR68系列高阻值/高压金属釉直插式电阻是一款高性能的产品,非常适合于需要高稳定性和高可靠性的应用场合。推荐在对阻值精度和电压耐受性要求较高的电路设计中采用此系列产品。如果您对这些产品有任何疑问或需要技术支持,请联系官方邮箱filmresistorsleaded@vishay.com。

VR37000002005JR500参数

参数
电阻值 20MΩ
精度 ±5%
额定功率 500mW
温度系数 ±200ppm/℃
长*宽*高 9mm(长度)
安装方式 通孔安装
零件状态 在售
包装方式 卷带包装

VR37000002005JR500厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

VR37000002005JR500数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 通孔电阻 VISHAY INTERTECHNOLOGY VR37000002005JR500 VR37000002005JR500数据手册

VR37000002005JR500封装设计

查看详情并下载
Symbol
Footprint
3D Model
