首页  >  产品百科  >  TNPW080510K7BEEA

TNPW080510K7BEEA

产品分类: 贴片电阻
产品描述: 10.7KΩ ±0.1% 260mW ±25ppm/℃ 0805 贴片安装 2mm*1.25mm*550μm
供应商型号: M-TNPW080510K7BEEA
供应商: Future
标准整包数: 5000

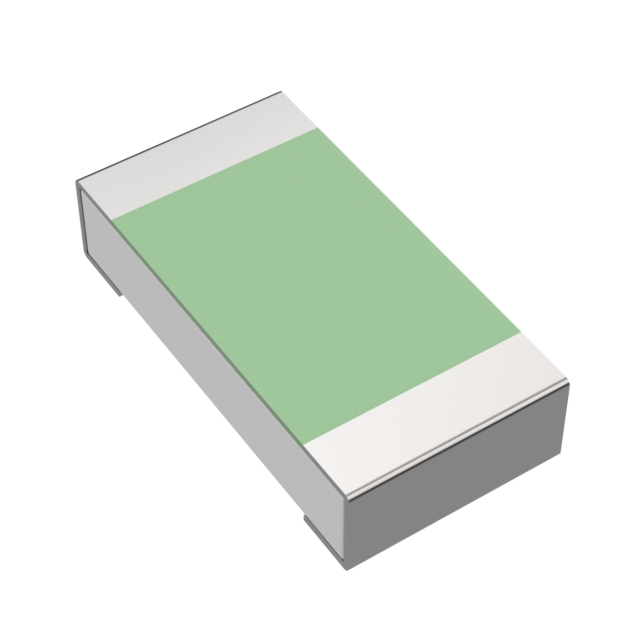

VISHAY INTERTECHNOLOGY 贴片电阻 TNPW080510K7BEEA

TNPW080510K7BEEA概述

    高稳定性薄膜扁平芯片电阻:TNPW e3

    产品简介


    TNPW e3 系列高稳定性薄膜扁平芯片电阻是专为现代电子应用设计的高性能电阻器,适用于最严苛的可靠性需求环境。这些电阻器特别适合用于测试测量设备、医疗设备、工业设备及汽车应用中。它们的主要功能是提供稳定且精确的电流控制,确保系统的正常运行。

    技术参数


    以下是 TNPW e3 的主要技术规格:
    - 尺寸规格
    - 0402 (RR1005M): 10 Ω 至 100 kΩ
    - 0603 (RR1608M): 4.7 Ω 至 332 kΩ
    - 0805 (RR2012M): 4.7 Ω 至 1 MΩ
    - 1206 (RR3216M): 4.7 Ω 至 2 MΩ
    - 1210 (RR3225M): 10 Ω 至 3.01 MΩ
    - 电阻公差
    - ± 1 %; ± 0.5 %; ± 0.1 %
    - 温度系数 (TCR)
    - ± 50 ppm/K; ± 25 ppm/K; ± 15 ppm/K; ± 10 ppm/K
    - 额定功率 (P70)
    - 0402: 0.100 W
    - 0603: 0.125 W
    - 0805: 0.200 W
    - 1206: 0.400 W
    - 1210: 0.500 W
    - 工作电压 (Umax)
    - 0402: 50 V
    - 0603: 75 V
    - 0805: 150 V
    - 1206: 200 V
    - 1210: 200 V
    - 最大允许膜温 (ΘF max.)
    - 155 °C
    - 工作温度范围
    - -55 °C 至 155 °C

    产品特点和优势


    TNPW e3 系列具备多项独特优势:
    - 优越的防潮性能: 在 85°C 和 85%RH 条件下表现出色。
    - 出色的总体稳定性: 在不同环境条件下,稳定性在 0.05% 以内(在 70°C 下运行 1000 小时)。
    - 通过 AEC-Q200 认证: 对于尺寸 0402 至 1206 均适用。
    - 单批次日期代码: 可选。
    - 硫化抗性: 符合 ASTM B 809 标准。
    - 材料分类: 详见 www.vishay.com/doc?99912。

    应用案例和使用建议


    TNPW e3 电阻器广泛应用于医疗设备、测试测量设备、工业和汽车应用中。例如,在医疗设备中,由于高稳定性和低漂移率,它们能够确保设备在长时间使用中的准确性。为了保证良好的热管理,建议采用低热阻电路板组装方法。参考应用说明“表面安装电阻器应用中的热管理”(www.vishay.com/doc?28844),以获取关于热阻的一般知识。

    兼容性和支持


    TNPW e3 电阻器具有良好的兼容性,可与多种自动焊接工艺(如波峰焊、回流焊和蒸汽相焊接)兼容。封装符合 IEC 60286-3, Type 1a 标准,提供多样的包装选项,以满足不同的装配要求。此外,供应商提供 RoHS 合规性认证,确保其在无铅焊接过程中的兼容性。存储时间长达 20 年,确保长期稳定性。

    常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题: 长期使用后电阻值变化。
    - 解决方案: 检查装配是否符合标准热阻要求,确保电阻膜温度在指定范围内。
    - 问题: 温度漂移较大。
    - 解决方案: 确认使用符合要求的温度系数,并进行适当的环境温度控制。
    - 问题: 焊接过程中出现不良焊点。
    - 解决方案: 使用适当的焊接参数,并确保焊接设备处于良好状态。

    总结和推荐


    TNPW e3 高稳定性薄膜扁平芯片电阻以其卓越的性能和可靠性成为广泛应用中的首选产品。凭借其优异的防潮性能、稳定的温度系数和广泛的应用范围,它在市场上具有很强的竞争优势。对于需要高精度和稳定性的应用,我们强烈推荐使用 TNPW e3 系列电阻器。总之,TNPW e3 是您值得信赖的选择。

TNPW080510K7BEEA参数

参数
电阻值 10.7KΩ
精度 ±0.1%
额定功率 260mW
温度系数 ±25ppm/℃
长*宽*高 2mm*1.25mm*550μm
通用封装 0805
安装方式 贴片安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TNPW080510K7BEEA厂商介绍

Vishay Intertechnology是一家全球领先的电子元件制造商,专注于研发、制造和销售各种高性能电子元件。公司成立于1962年,总部位于美国宾夕法尼亚州的马尔文,在全球拥有多个生产基地和研发中心。

Vishay Intertechnology的产品主要分为以下几类:
1. 分立元件:包括二极管、晶体管、MOSFET等。
2. 被动元件:包括电阻、电容器、电感等。
3. 传感器:包括温度、压力、湿度等传感器。
4. 保护元件:包括保险丝、浪涌保护器等。

这些产品广泛应用于汽车、工业、医疗、通信、消费电子等领域。Vishay Intertechnology的优势在于:
1. 技术创新:公司不断研发新技术和新产品,以满足市场需求。
2. 质量控制:公司严格遵循ISO等国际质量标准,确保产品质量。
3. 客户服务:公司提供全方位的技术支持和定制化服务,以满足客户的个性化需求。
4. 全球布局:公司在全球设有多个生产基地和研发中心,可以快速响应客户需求。

TNPW080510K7BEEA数据手册

厂牌 PDF简要描述 下载
VISHAY INTERTECHNOLOGY 贴片电阻 VISHAY INTERTECHNOLOGY TNPW080510K7BEEA TNPW080510K7BEEA数据手册

TNPW080510K7BEEA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ $ 0.1288 ¥ 1.0884
10000+ $ 0.1243 ¥ 1.0503
15000+ $ 0.1232 ¥ 1.041
库存: 5000
起订量: 5000 增量: 5000
交货地:
最小起订量为:5000
合计: ¥ 5442
直接购买
加入购物车
